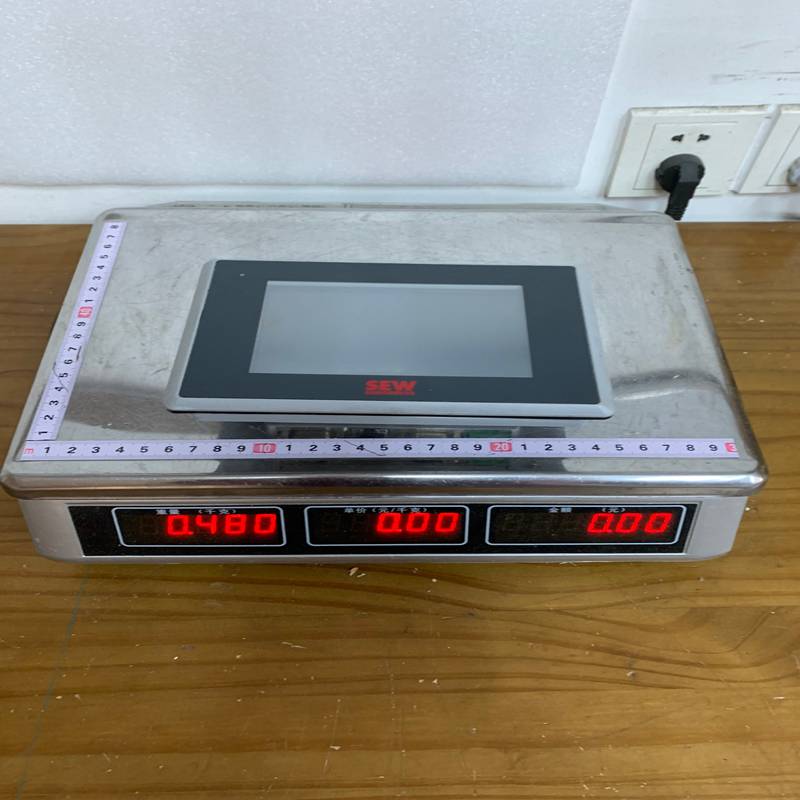

SEW DOP11C-51 驱动操作面板

¥888.00

SEW DOP11C-51 驱动操作面板
品牌:SEW 型号：DOP11C-51
原产国:法国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： DOP11C-51

描述

产品描述   产品功能    技术资料

SEW-EURODRIVE（传动输送）旗下的 DOP11C-51 是一款工业级高性能 HMI 人机界面（Operator Panel / 触摸屏）。作为 DOP11C 单元系列中的紧凑型代表，它主要用于复杂的机器可视化、参数设置以及传动系统的标准化诊断。

1. 产品详细说明

DOP11C-51 是一款专为优化空间和成本而设计的 5 英寸工业人机界面。它搭载了先进的 HMI-Builder.PRO 组态软件，该软件遵循“所见即所得（WYSIWYG）”的设计理念，并内置仿真模式，方便工程师在无硬件的情况下进行离线测试。

该面板具备极强的系统集成能力，能够无缝接入 SEW 的 MOVI-C® 模块化自动化系统、MOVIDRIVE® 变频器或 MOVI-PLC® 控制器，不仅能存储大量的数据包和参数集，还能实现跨设备的标准化诊断和逼真的动态画面显示。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 DOP11C-51 (订货号通常为 17977541)
显示屏类型 5 英寸 TFT-LCD，带 LED 背光
分辨率 800 x 480 像素 (16:9 宽屏)
显示色彩 64k 色（64,000 色）
触摸屏类型 电阻式触摸屏 (Resistive Touch)
处理器 (CPU) ARM9 内核 (主频 400 MHz)
内存配置 中央内存：128 MB (DDR2) / 应用内存：200 MB
接口类型 2x RS232, 1x RS422/RS485, 1x 以太网接口 (10/100 Mbit)
扩展外设 1x SD 卡槽（支持数据备份与设备更换），USB 接口
供电电压 24V DC (工作范围 18V 至 32V DC)
典型功耗 约 6 W (部分高负载状态下最大约 12W)
后备电池 BR2032 纽扣电池

3. 产品优势

  • 高性价比与紧凑设计： 通过优化的外壳结构设计，在保证工业级高品质的同时，将占用空间和初置成本降至最低。

  • 完美的 SEW 系统集成： 与 SEW 的驱动技术和控制技术高度契合，可通过统一的 Engineering 工具（如 MotionStudio）进行变量导入和快捷配置。

  • 强大的软件支持： 配合 HMI-Builder.PRO 软件，支持大量的预定义控件和诊断组件，大幅减少了工程组态的工作量。

  • 数据便捷维护： 内置 SD 卡槽，所有的项目工程文件和参数都可以保存在 SD 卡中。当硬件损坏时，只需将 SD 卡插入新屏幕即可完成设备更换，无需重新下载程序。

4. 注意事项 (Cautions)

  1. 供电安全： 必须使用符合 IEC 60950 和 IEC 61558-2-4 标准的 24V DC 安全特低电压（SELV）电源为其供电。

  2. 触摸屏保护： 由于采用的是电阻式触摸屏，现场操作时切勿使用锋利硬物（如螺丝刀、铁钉）点击屏幕，以免划伤或刺破表面触摸层，请使用手指或专用触控笔。

  3. 环境防护： 面板正面在正确安装到控制柜门上时通常具有较高的防护等级，但后部机壳通常为 IP20。请避免金属粉尘、水滴或导电液体进入背部接线区域。

  4. 电池更换： 内部的 BR2032 电池用于保存系统时钟和部分配方数据，如果系统提示电池电量低，请及时在通电状态下更换电池，以防丢失时钟信息。

5. 产品应用

DOP11C-51 常用于需要精细控制、参数监控和设备联锁的小型到中型自动化系统，尤其是大量使用 SEW 驱动器的场景：

  • 物流输送系统： 机场行李分拣线、自动化立体仓库（AS/RS）中的堆垛机和辊筒输送机控制终端。

  • 包装机械： 制袋机、装箱机、贴标机的参数设定与状态显示界面。

  • 起重及起重机技术： 工业行车、升降台的就地操作与故障诊断面板。

  • 汽车制造： 装配流水线中的小型工作站、涂装车间的辅助输送链监控。
