促销中

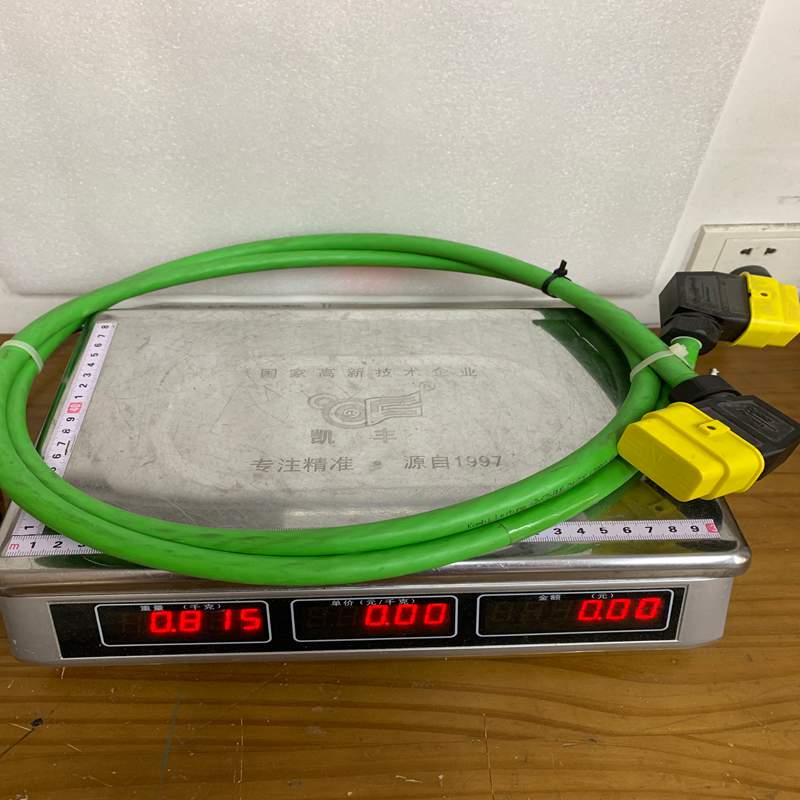

Schneider VW3E1118R020 伺服动力编码器混合电缆（2 米）

¥888.00

Schneider VW3E1118R020 伺服动力编码器混合电缆（2 米）
品牌:Schneider 型号： VW3E1118R020
原产国:法国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： VW3E1118R020

描述

产品描述   产品功能    技术资料

Schneider Electric（施耐德电气）VW3E1118R020 是一款隶属于 PacDrive 3 运动控制系统的 Lexium 预制总线电缆（Pre-assembled Cable）。它专门用于连接控制器与伺服驱动器，或者在伺服驱动器之间进行高频总线通信。

1. 产品详细说明

VW3E1118R020 是施耐德电气为其高性能运动控制平台（PacDrive 3 / Lexium 伺服系统）打造的混合总线电缆（Sercos III 通信电缆）。

  • 型号含义： 末尾的 “R020” 代表该电缆的预制长度为 2 米（2.0 meters）。

  • 主要功能： 该电缆用于传递高速 Sercos III（基于以太网技术的工业实时总线）通信信号。它在 PacDrive LMC 系列控制器与 Lexium LXM52/LXM62 系列伺服驱动器之间构建起高带宽、高可靠性的微秒级实时数据传输链路。

  • 预制接头： 电缆两端均已在工厂预装了工业级 RJ45 屏蔽接头，并配备了防振和防水保护套，即插即用。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 VW3E1118R020
生产品牌 Schneider Electric (施耐德电气)
适配系统 PacDrive 3 运动控制系统
电缆长度 2 米 (6.56 ft)
通信协议 Sercos III (Real-time Ethernet)
接头类型 2 x RJ45 工业级屏蔽接头
屏蔽类型 铝箔 + 镀锡铜丝编织网双重屏蔽 (SF/UTP 或 S/FTP)
电缆弯曲特性 适合拖链（Chain-suitable）与高频移动弯曲
外涵材质 PUR（聚氨酯）外皮，耐油、耐磨损、无卤素
工作温度 移动安装：-20°C 至 +80°C / 固定安装：-40°C 至 +80°C

3. 产品优势

  • 工业级抗干扰： 采用双重屏蔽结构，能够彻底隔离控制柜内变频器、伺服电机动力线产生的高频电磁干扰（EMI/RFI），确保数据零丢包。

  • 耐弯曲与高柔性： 采用 PUR 高柔性外皮，抗拉、耐磨且耐化学腐蚀，非常适合安装在频繁运动的坦克链（Cable Carrier/Drag Chain）内。

  • 即插即用与高可靠性： 工厂级注塑和压接技术消除了现场人工接线可能导致的虚焊、接触不良问题，大幅缩短了设备的安装和调试周期。

  • 微秒级同步： 专为 Sercos III 极高速率的实时总线设计，确保多轴伺服插补控制时的严格时间同步。

4. 注意事项 (Cautions)

  1. 弯曲半径限制： 在拖链内布线时，请严格遵循施耐德规定的最小弯曲半径（通常为电缆外径的 7.5 到 10 倍）。过小的弯曲半径会导致内部双绞线变形，进而引发总线通讯故障。

  2. 避免与动力线平行布线： 尽管电缆本身具备极佳的屏蔽能力，但在控制柜或机械架布线时，仍应尽量避免将其与 400V 伺服电机动力线（PWR Cable）长距离紧贴平行敷设。若无法避免，应保持至少 10-20 cm 的间距或通过金属隔板分隔。

  3. 接头锁定保护： 插入插座时必须听到“咔哒”一声确认锁紧。拆卸时必须按压释放卡扣后再拔出，切勿直接拉拽电缆本体，以免损坏内部线芯与 RJ45 接头的注塑结构。

  4. 固定防拉拽： 在拖链两端出口处，必须使用缆扎或固定夹（Strain Relief）将电缆固定，防止机械拉力直接作用于 RJ45 接头处。

5. 产品应用

VW3E1118R020 广泛应用于对多轴同步和运动精度要求极高的高端自动化机械设备中：

  • 包装机械： 连续式枕式包装机、立式装盒机、飞剪/追剪系统。

  • 食品与饮料生产线： 高速瓶装线、吹瓶机、机器人装箱机。

  • 印刷与纸品加工： 无轴传动印刷机、模切机及卷绕设备。

  • 工业机器人与搬运： 配合 PacDrive 3 系统驱动多轴 Delta 蜘蛛手或 Cartesian 直角坐标机器人。
