促销中

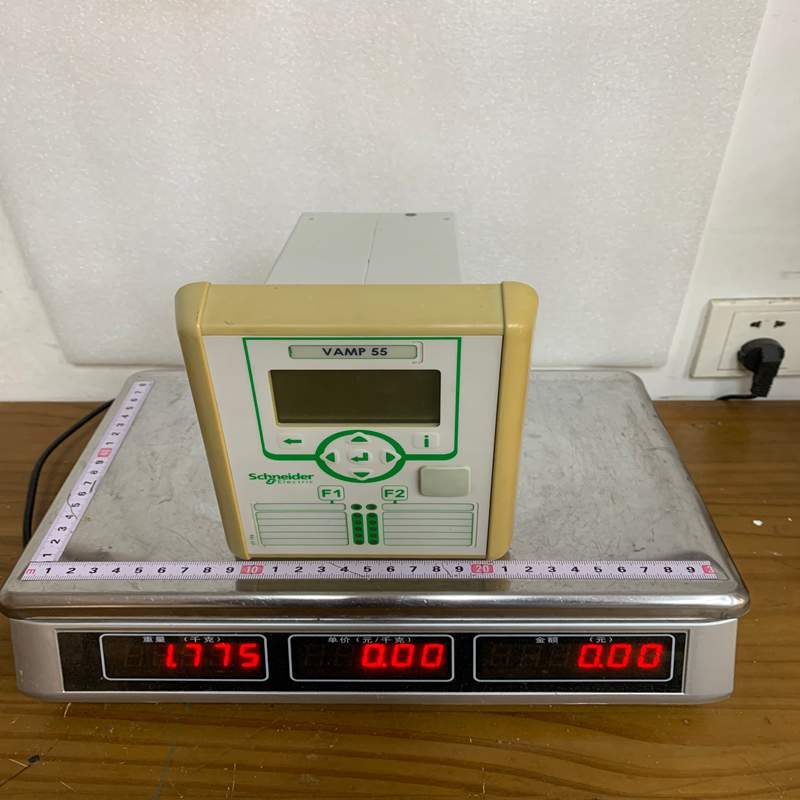

Schneider VAMP 55 电压频率保护继电器

¥888.00

Schneider VAMP 55 电压频率保护继电器
品牌:Schneider 型号： VAMP 55
原产国:法国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： VAMP 55

描述

产品描述   产品功能    技术资料

Schneider Electric（施耐德电气）VAMP 55 属于其著名的 VAMP 50 系列 模块化保护与控制测控装置。它是一款专为中压配电网络设计的过流与接地故障保护继电器（Overcurrent and Earth Fault Protection Relay），广泛用于电缆 feeder（馈线）、变压器以及中小型电动机的综合保护与监控。

1. 产品详细说明

VAMP 55 集成了保护、测量、控制、监视以及通讯功能于一体。

  • 功能定位： 作为中压系统的主保护或后备保护装置，能够精确检测三相过电流、零序/接地故障、断相以及相序异常。

  • 孤岛/电弧光保护兼容性： 作为 VAMP 家族的核心特色，VAMP 55 继承了 VAMP 强大的电弧光保护扩展能力，可通过与超快电弧光传感器或外置电弧光保护母站（如 VAMP 221 / VAMP 321）联动，实现毫秒级的电弧光切除。

  • 人机界面与操作： 前面板配备了 LCD 液晶显示屏、导航按键以及多个可配置的 LED 状态指示灯，支持现场快速参数整定、事件记录查看和故障波形分析。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 VAMP 55
生产品牌 Schneider Electric (VAMP 品牌)
辅助供电电压 通用型: 48-230 V AC/DC (或低压版本: 19-60 V DC)
模拟量输入通道 3 个相电流输入 (1A / 5A 软件可选) + 1 个零序/接地电流输入 (1A / 5A 或高灵敏度 0.2A)
保护功能代码 (ANSI)

50/51 (定时限/反时限相过流)


50N/51N (接地过流/零序保护)


46/46R (负序过流/不平衡/逆相 protection)


50BF (断路器失灵保护)


49F (热过载 protection)
开关量 I/O 标配 6~10 个数字量输入 (DI)，4~6 个输出继电器 (DO)
通信协议支持 Modbus RTU, IEC 60870-5-103, Profibus DP, SPA-bus (部分选配支持以太网/IEC 61850)
事件与波形记录 可存储高达 2000 条事件记录以及多组故障干扰波形 (Comtrade 格式)
外壳与防护等级 前面板 IP54，嵌入式/壁挂式安装

3. 产品优势

  • 超高性价比与高可靠性： 在紧凑的外形尺寸内提供了极其丰富且精准的保护算法，大幅降低了中压开关柜的二次设计与采购成本。

  • 高灵敏度接地故障检测： 支持高灵敏度零序电流输入（如 0.2A 专用于小电流接地系统），能有效捕获微弱的单相接地隐患。

  • 强劲的通信与自动化集成： 支持主流工业与电力自动化协议，可无缝接入施耐德 EcoStruxure 电力监控系统（如 Power Monitoring Expert）或第三方 SCADA / DCS 系统。

  • 直观的调试与配置软件： 使用通用的 VAMPSET 配置软件，可通过前置 USB/RS232 口轻松实现逻辑编程、保护定值下发和波形分析。

4. 注意事项 (Cautions)

  1. 电流互感器 (CT) 变比与变压设置： 在现场投运前，必须通过面板或 VAMPSET 软件准确设置一次侧/二次侧 CT 变比（如 100/5A 或 500/1A），否则会导致测量值偏差和保护误动作。

  2. 辅助电源电压等级： 接入控制电源前，请核对装置侧面铭牌上的辅助电源额定范围（是高压 AC/DC 版还是低压 DC 版），切勿错接。

  3. 接地端子防干扰： 保护继电器的保护接地（PE）端子必须通过尽量短而粗的铜缆与开关柜接地母线相连，以防微机保护受高频电磁干扰或雷击浪涌损坏。

  4. 跳闸回路（Tripping Circuit）测试： 首次通电调试时，务必使用软件进行 DO 强制输出测试，确认出口继电器能够准确驱动断路器的分闸线圈。

5. 产品应用

Schneider VAMP 55 广泛应用于中压（3.6kV – 36kV）配电系统：

  • 工业与商业配电： 工厂、医院、数据中心及高层建筑的 10kV / 35kV 变电所馈线保护。

  • 新能源发电： 风力发电场、光伏电站汇流箱和升压站出线柜的过流与接地保护。

  • 电动机与变压器后备保护： 小型中压变压器（如干式变）以及中小型中压电动机的电流速断与过载保护。

  • 开关柜 OEM 配套： 作为环网柜（RMU）和移开式高压开关柜（KYN28 等）的标准二次保护与测控单元。
