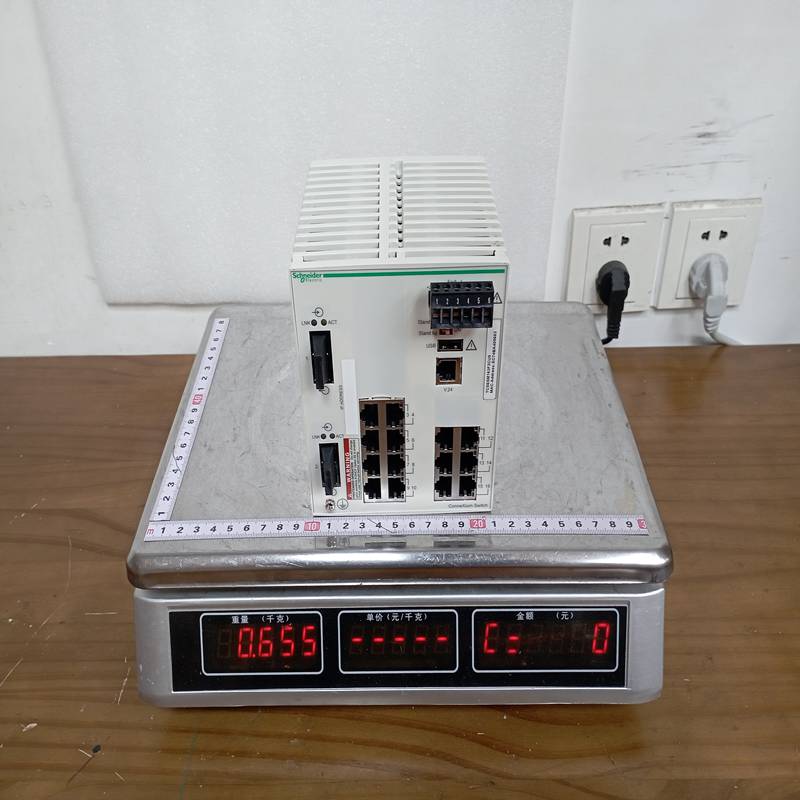

Schneider TCSESM163F2CU0 以太网交换机

施耐德电气（Schneider Electric）旗下的 TCSESM163F2CU0 是一款属于 Modicon Managed Switch 系列的高性能工业管理型以太网交换机。它隶属于 ConneXium 系列，专门为严苛的工业自动化环境设计，提供卓越的网络冗余和安全管理功能。

1. 产品详细说明

TCSESM163F2CU0 是一款功能强大的第 2 层（Layer 2）管理型交换机，其核心特点是高端口密度和光电组合的灵活性。

• 端口配置： 它配备了 16 个端口，其中包含 14 个 10/100BASE-TX 铜缆端口（RJ45）和 2 个多模光纤端口（100BASE-FX）。

• 管理能力： 支持通过 Web 界面、SNMP 或命令行进行全面管理。它具备高级流量控制、网络监控和环网冗余功能（如 HiPER-Ring 或多环结构）。

• 工业设计： 采用坚固的金属外壳，无风扇散热设计，能够承受剧烈的振动、冲击以及宽温环境。

2. 产品参数 (Product Parameters)

3. 产品优势

• 强大的冗余性能： 快速环网恢复时间（通常小于 50ms），确保在光纤或电缆断裂时，工业过程通讯不中断。

• 光纤长距离传输： 内置的 2 个多模光纤端口非常适合跨车间或长距离的骨干网络连接，且具备极强的抗电磁干扰（EMI）能力。

• 深度集成： 作为施耐德 EcoStruxure 架构的一部分，它可以通过软件轻松实现与 Modicon PLC 的集成和诊断。

• 网络安全性： 支持端口锁定（Port Security）、VLAN 划分以及访问控制列表（ACL），保护工业网络免受未经授权的访问。

• 诊断直观： 前面板集成丰富的 LED 指示灯，可实时显示链路状态、电源状态及环网错误。

4. 注意事项 (Cautions)

1. 光纤类型匹配： 该型号（2CU0）使用的是多模光纤（Multimode）。接线时请务必使用多模光纤跳线，不能混用单模光纤，否则会导致通讯失败或光功率严重衰减。

2. 冗余电源接入： 为了发挥交换机的可靠性，建议接入两路独立的 24V DC 电源到冗余输入端子。

3. 接地保护： 工业开关机必须确保外壳接地良好，以防止现场静电或浪涌损坏通讯端口。

4. 配置备份： 在完成复杂的 VLAN 或环网配置后，建议通过 Web 管理界面导出配置文件，以便在模块更换时快速恢复。

5. 产品应用

TCSESM163F2CU0 适用于对数据实时性和可靠性要求极高的场景：

• 中大型自动化环网： 构建工厂车间的底层主干网，连接多个 PLC 控制柜。

• 基础设施： 用于隧道、地铁或机场的分布式监控系统，利用光纤进行长距离通讯。

• 水处理/电力： 在大面积分布的现场站之间建立稳定的数据链路。

• 复杂机械组网： 适用于内部拥有大量以太网驱动器、I/O 模块和人机界面的大型自动化生产线。
