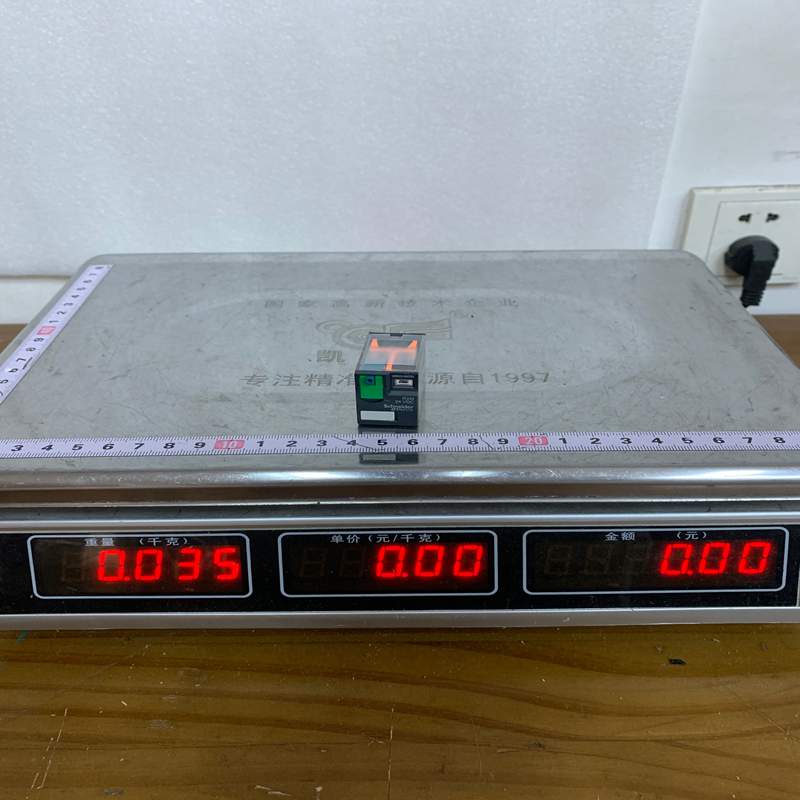

Schneider RXM4AB1BD 中间继电器

Schneider Electric（施耐德电气） RXM4AB1BD 属于 Zelio Relay RXM 系列 微型中间继电器（Miniature Plug-in Relay）。

该产品具备 4 转换触点（4 C/O / 4PDT），控制线圈额定电压为 24V DC，常用于自动化控制系统中的信号隔离、放大、电路转换及多路负载同步控制。本体配有手动测试按钮及机械状态指示器，便于现场调试与状态诊断。

产品主要参数

产品优势

• 高密度多通道控制：单体提供 4 组独立转换触点，在极小的柜内空间中实现多路信号同步切换或逻辑隔离。

• 便捷调试功能：内置可锁定测试按钮（无需给线圈通电即可手动强制切换触点进行线路测试）和机械指示窗口，加快现场拉线排查与维护。

• 安装与替换高效：结合 RXZE 系列底座（如 RXZE2M114 / RXZE2S114M），支持 DIN 导轨安装，损坏时插拔即换，无需拆动端子接线。

• 高可靠性与耐久度：银合金触点抗电弧性能优秀，动作寿命长，在工业抗干扰与稳定性要求较高的环境下表现良好。

注意事项

1. 线圈极性与过电压：24V DC 线圈存在极性要求（按照底座/接线图标示的 + / – 极正确接线），建议在直流线圈两端加装续流二极管或浪涌抑制模块，防止断开时产生感应反电动势损坏上游控制器（PLC 输出点）。

2. 电流容量限制：每组触点最大电流为 6A，不能直接用于启动电机或高功率加热器等感性/大电流负载；驱动此类负载时需通过本继电器去控制接触器线圈。

3. 测试按钮规范操作：测试按钮仅供调试与检修时临时手动操作使用，正常运行状态下应将锁定拉杆复位，避免因误触导致控制逻辑异常。

4. 插座配套选型：需确保搭配对应 4 极（4 C/O）的 RXM 专用底座及固定扣环（Plastic/Metal retaining clip），防止在振动环境下发生插脚接触不良。

产品应用

• PLC / DCS 输出信号隔离：隔离 PLC 系统的数字量输出（DO），保护控制器内部电子电路免受外部现场电压干扰或过载冲击。

• 多回路信号逻辑切换：同时控制多路信号（如报警灯、蜂鸣器、阀门状态反馈及系统连锁）的开启与关闭。

• 控制柜与自动化设备：广泛应用于包装机械、数控机床、水处理控制柜、HVAC 空调控制系统及配电箱中的中间继电环节。
