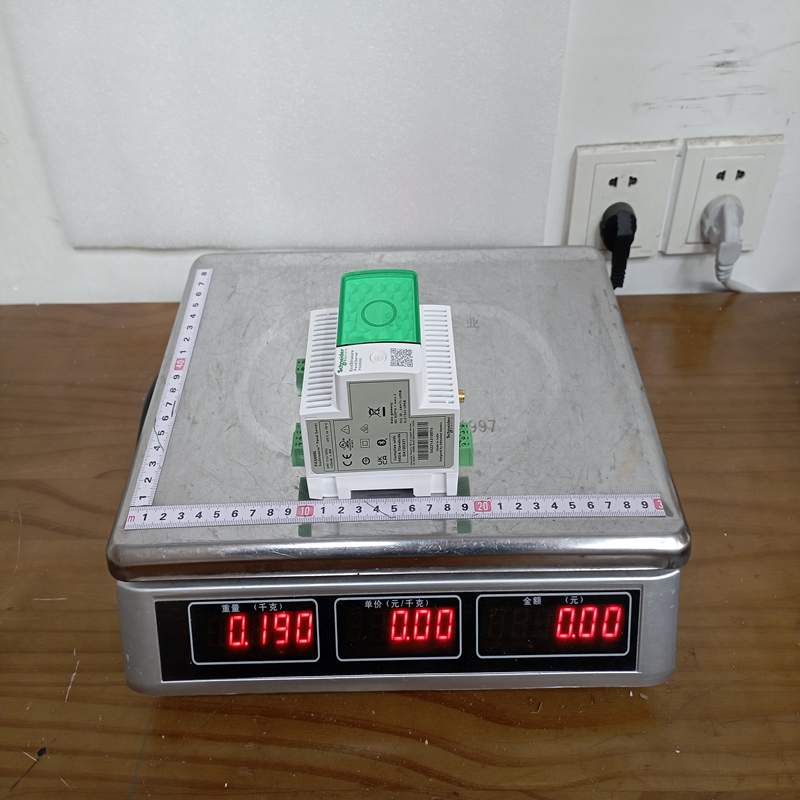

Schneider PAS600L 通用型机柜服务器

Schneider Electric（施耐德电气）PAS600L 是 EcoStruxure Panel Server 系列中的一款高性能通用型工业物联网网关与数据集中器（Universal Gateway / Concentrator）。它作为数字化配电系统的核心组件，负责将底层的智能仪表、断路器以及无线传感器的数据进行采集、聚合，并无缝向上级云平台或本地能源管理系统（EMS/SCADA）转发。

1. 产品详细说明

PAS600L 是施耐德新一代智能配电网关，属于 EcoStruxure Panel Server (Universal) 级别（型号中的 “L” 通常代表 24V DC 低压供电版本）。

• 多协议互联： 它集成了 Modbus RTU (RS-485) 串行总线、以太网 (Modbus TCP) 以及 无线通信（IEEE 802.15.4） 架构。

• 数据集中与无线接收： 该网关不仅能连接传统的有线 Modbus 设备，还可以直接接收施耐德 PowerLogic Tag（如 PowerTag 无线电能测量模块）和无线温湿度传感器的数据。

• 内置 Web 服务器： 用户无需安装专用软件，只需通过浏览器登录网关的内置网页，即可完成全系统的设备拓扑配置、实时数据查看和报警设置。

2. 产品参数 (Product Parameters)

3. 产品优势

• 全生命周期数字化改造： 能够极为方便地将传统老旧配电盘低成本升级为“数字化智能配电盘”，通过无线传感器即可实现对开关状态、电能和温度的全面监控。

• 极佳的无线扩展性： 单台网关可同时支持数十个 PowerTag 无线电能传感器，摆脱了配电盘内繁琐的二次回路接线，大幅节省空间。

• 高安全性（Cybersecurity）： 满足严格的工业网络安全标准（如 IEC 62443-4-2），支持 HTTPS 加密通信、安全启动（Secure Boot）和用户身份验证，有效防止黑客攻击和数据泄露。

• 无缝接入 EcoStruxure 架构： 采集的数据能完美对接施耐德本地的 EcoStruxure Power Monitoring Expert (PME) 软件或云端的 千里眼 (Asset Advisor) 平台，实现资产的远程运维与预测性维护。

4. 注意事项 (Cautions)

1. 供电电源严禁接错： PAS600L 是 24V DC 供电版本。现场布线时绝对不要误接入 110V 或 220V AC 交流电，否则内部电源模块会立即烧毁。（注：220V AC 供电版本的型号通常为 PAS600）。

2. 无线天线与金属屏蔽： 由于网关通常安装在金属配电柜内，金属壳体会屏蔽无线信号。如果柜内无线传感器物理距离较远或阻隔较多，建议使用原厂的外置延长天线以确保通信稳定性。

3. RS-485 偏置与终端电阻： 在连接多台有线 Modbus 从站设备时，必须在 RS-485 总线链条的末端物理串联一个 120 欧姆的终端电阻，并在网关网页内正确设置偏置电阻，以防止信号反射导致通信丢包。

4. 固件及时更新： 作为联网的 IT/OT 边界网关，建议定期访问施耐德官网，下载并更新 PAS600L 的最新固件，以获取最新的网络安全补丁和新设备驱动库。

5. 产品应用

PAS600L 主要用于中大型商业建筑、数据中心、医疗机构以及现代工业厂房的能源管理与智能配电系统：

• 智能楼宇能源管理： 收集整栋大楼各个楼层分配电箱的电能数据，进行能耗精细化碳排放分析与考核。

• 高可靠性数据中心： 监控精密配电柜（列头柜）的支路电流和核心断路器的触头温度，防止因局部过热引发宕机。

• 关键工业关键回路监控： 实时监测厂区内关键泵、风机、空压机主控制柜的用电状态与瞬态故障。

• 分布式新能源集中： 收集屋顶光伏并网柜、储能电池控制柜内的断路器位置信号与发电量指标。
