Schneider LUB320 TeSys U 32A 动力基座

Schneider Electric（施耐德电气）LUB320 是其 TeSys U 系列（TeSys Ultra）模块化电动机起动与保护系统中的一个核心组件——非可逆功率底座（Non-reversing Power Base）。

以下是对该产品的详细说明、参数、优势、注意事项及应用场景：

一、 产品详细说明 (Product Description)

LUB320 是 TeSys U 模块化起动器的基础功率底座。TeSys U 系列通过“一体化”设计，将断路器（隔离与短路保护）、接触器（控制）以及热过载继电器（过载保护）的功能集成在一个紧凑的模块中。

• LUB320 型号特性：属于标准/高级型非可逆功率底座，额定电流为 32A。它本身需要与一个可插拔的控制单元（Protection Module/Control Unit，如 LUCA、LUBV 等）以及可选的通信/辅助模块配合使用，才能构成完整的电动机起动器。

  Standard Electric Supply

二、 产品参数 (Product Parameters)

• 产品系列：TeSys U

  Standard Electric Supply

• 产品类型：非可逆功率底座（Power Base）

  Standard Electric Supply

• 额定工作电流 (IeI_eIe​)：32 A

  Standard Electric Supply

• 极数：3极 (3P)

  Standard Electric Supply

• 额定工作电压：高达 690 V AC

  Standard Electric Supply

• 频率：40…60 Hz

  Standard Electric Supply

• 辅助触头：自带 1个常开 (1NO) + 1个常闭 (1NC) 辅助触头

  Standard Electric Supply

• 接线端子类型：螺钉夹持端子 (Screw Clamp Terminals)

  Standard Electric Supply

• 外形尺寸 (宽 × 高 × 深)：45 mm × 154 mm × 126 mm

  Gabby Electric

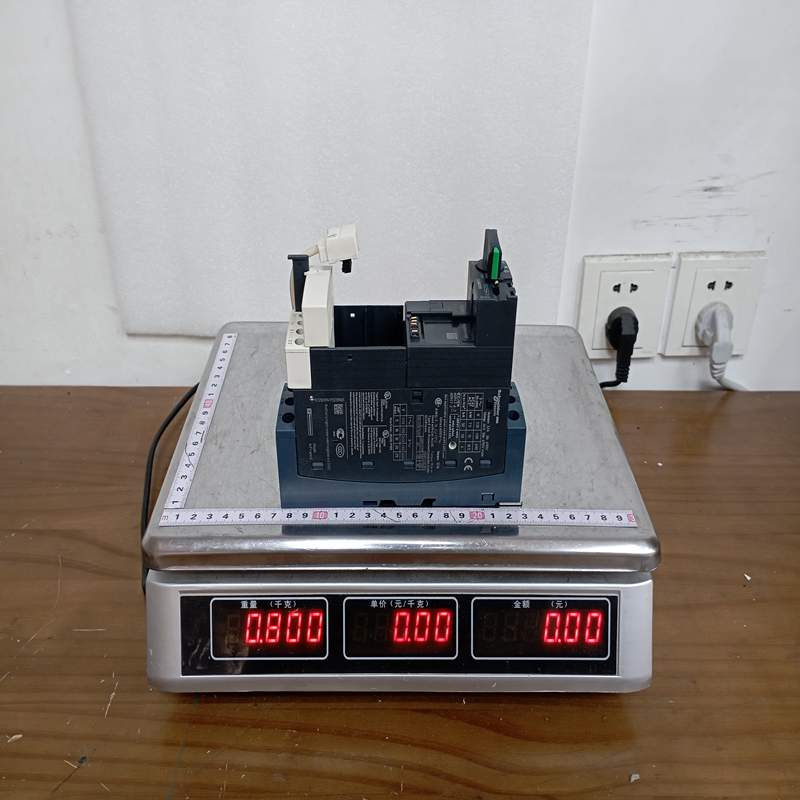

• 产品重量：约 0.865 kg

  Gabby Electric

• 工作环境温度：-20°C 至 +60°C（带控制单元）

  Gabby Electric

• 储存温度：-40°C 至 +85°C

  Gabby Electric

• 认证标准：符合 IEC/EN 60947-6-2、UL 60947-4-1、CSA C22.2 等标准；通过 CE、UL、CSA、CCC、EAC、ATEX 及船级社等多项认证。

  Gabby Electric

三、 产品优势 (Product Advantages)

1. 高度模块化与灵活性： 通过更换不同的控制单元，可以非常轻松地调整电动机的过载保护电流范围或控制逻辑，无需更换整个起动器，极大减少了备件库存。

2. 极度节省空间： 将传统方案中的断路器、接触器和热继电器三者合一，宽度仅为 45 mm，大幅节省了控制柜内的安装空间。

3. 出色的保护性能： 具备高分断能力的短路保护、过载保护以及断相/不平衡保护，有效保护电动机及后端设备。

4. 维护简便、停机时间短： 采用插入式设计（Plug and Play）。当发生故障需要更换时，只需拔出旧模块、插入新模块即可，无需重新接线，缩短了 MTTR（平均修复时间）。

5. 扩展性强： 可轻松加装各种辅助功能模块（如故障指示、附加辅助触头、通信模块如 Modbus、CANopen 等），实现智能化控制。

四、 注意事项 (Precautions)

1. 必须配合控制单元使用： LUB320 仅为功率底座，必须插入匹配的 TeSys U 控制单元（例如 LUCA 系列）才能正常工作和实现保护功能。切勿在未安装控制单元的情况下直接通电运行。

2. 电流匹配： 选配的控制单元的电流整定范围应与实际电动机的额定工作电流相匹配（LUB320 最大支持 32A）。

   Standard Electric Supply

3. 安装环境： 安装时应确保周围环境符合规范（如温度、湿度、防护等级），避免粉尘过大或腐蚀性气体环境。若用于特殊环境（如高海拔或极端温度），需根据样本进行降容使用。

4. 断电操作： 在进行任何维护、模块插拔或接线操作前，务必先切断主电源，以防电击或损坏设备内部触头。

5. 紧固扭矩： 接线时需严格按照产品手册要求的扭矩拧紧螺钉端子，防止因接触不良导致发热或打火。

五、 产品应用 (Product Applications)

TeSys U 系列 LUB320 广泛应用于工业自动化和机械制造领域的电动机控制与保护，常见于：

• 各类工业机械：如包装机械、纺织机械、机床、传送带、风机和水泵等。

• 配电与控制柜：需要高度集成、紧凑型起动方案的 OEM 机械设备控制柜。

• 过程控制与自动化产线：配合 PLC 或控制系统，实现对电动机的频繁起动、停止以及全面的状态监测。
