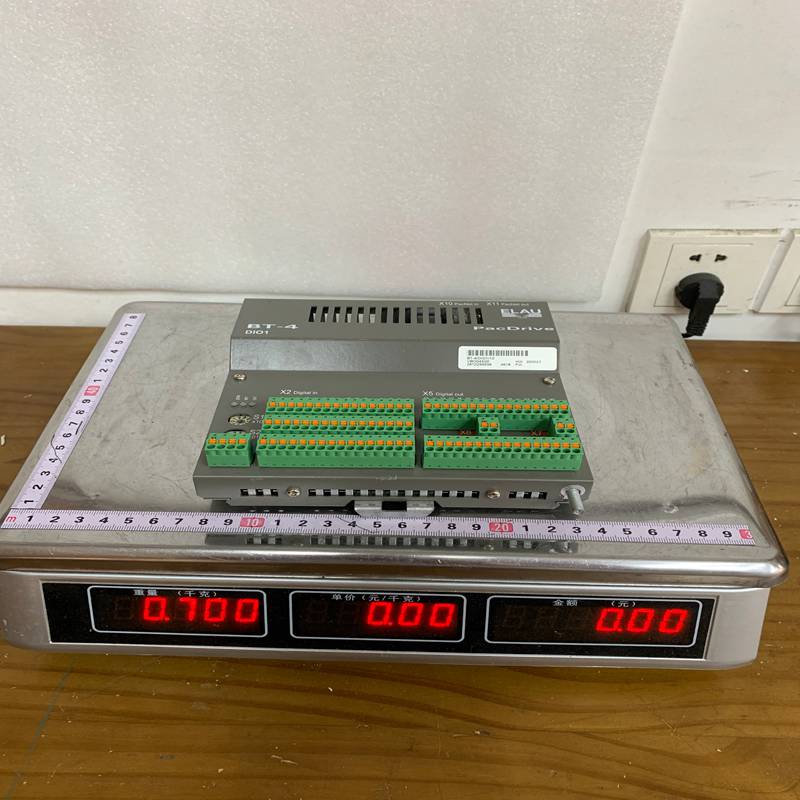

SCHNEIDER BT-4/DIO1/10 数字量IO模块

施耐德电气（Schneider Electric）的 BT-4/DIO1/10 是一款属于特定工业控制或轨道交通、配电系统中的数字量输入/输出模块（Digital Input/Output Module）。在施耐德的产品线中，”BT” 通常代表总线终端或特定专用控制器系列的扩展模块（例如用于自动化、电力监控或特定行业定制的控制系统）。

以下是该产品的详细中文说明：

1. 产品详细说明

BT-4/DIO1/10 是一款集成了数字量输入（DI）和数字量输出（DO）的复合型现场总线扩展模块。

• 一体化设计： 在单个模块内同时实现信号的采集（输入）与控制命令的执行（输出），有效优化了系统的通道配置。

• 现场总线接口： 该模块通常作为分布式 I/O 系统的一部分，通过特定的工业总线协议（如 CAN, Modbus 或 Profibus，具体取决于主控系统）与中央处理器（PLC/DCS）进行高速数据交换。

• 高防护与工业级设计： 具有良好的抗电磁干扰（EMI）能力和机械强度，能够在严苛的工业、电力或交通轨道环境中长期稳定运行。

2. 产品参数 (Product Parameters)

由于该型号通常属于特定工业细分领域（如特定电力保护、配电自动化或 OEM 定制系统）的专用组件，其核心标准参数通常如下：

3. 产品优势

• 节省空间与成本： DI 和 DO 混合集成，避免了分别购买单一功能模块的浪费，大幅降低了控制柜内的空间占用。

• 高可靠性： 模块内部集成了完备的电气隔离保护，即使现场传感器或执行器发生短路，也不会将高压或浪涌引入主控系统。

• 极佳的环境适应性： 宽温设计使其不仅适用于室内控制柜，也能部署在环境温度变化剧烈的户外分布式控制箱中。

• 维护便捷： 支持清晰的 LED 状态指示，每个输入和输出通道的工作状态一目了然，便于现场工程师快速定位故障。

4. 注意事项 (Cautions)

1. 触点容量限制： 如果输出端（DO）为继电器型，请务必注意其最大允许电流（如 2A 或 5A）。驱动大功率感性负载（如大型交流接触器、电动机）时，必须通过中间继电器进行隔离和放大。

2. 接线极性： 直流 24V 信号输入时，需严格区分公共端（COM）是正极（源型）还是负极（漏型），确保与现场传感器的输出类型匹配。

3. 防止静电损坏： 模块含有高密度集成电路，在接线、安装或断开连接时，操作人员应采取防静电措施（如佩戴防静电手环）。

4. 断电操作： 为避免产生电弧或损坏模块内部芯片，在插拔内部接线端子或更换模块前，必须切断系统总电源。

5. 产品应用

BT-4/DIO1/10 模块广泛应用于需要分布式信号采集与控制的自动化场景中：

• 智能配电与电力监控： 用于采集断路器的分合闸状态、故障跳闸信号，并输出控制命令实现远程遥控分合闸。

• 轨道交通自动化： 部署在地铁或铁路的环控系统（BAS）、信号照明控制、站台门控制系统中。

• 工业过程控制： 在化工、水处理、机床等设备中，作为分布式 I/O 采集现场的行程开关、接近开关信号，并控制电磁阀或指示灯。

• 楼宇自控系统： 用于监测新风机组、水泵的启停状态及故障报警，并进行联动控制。
