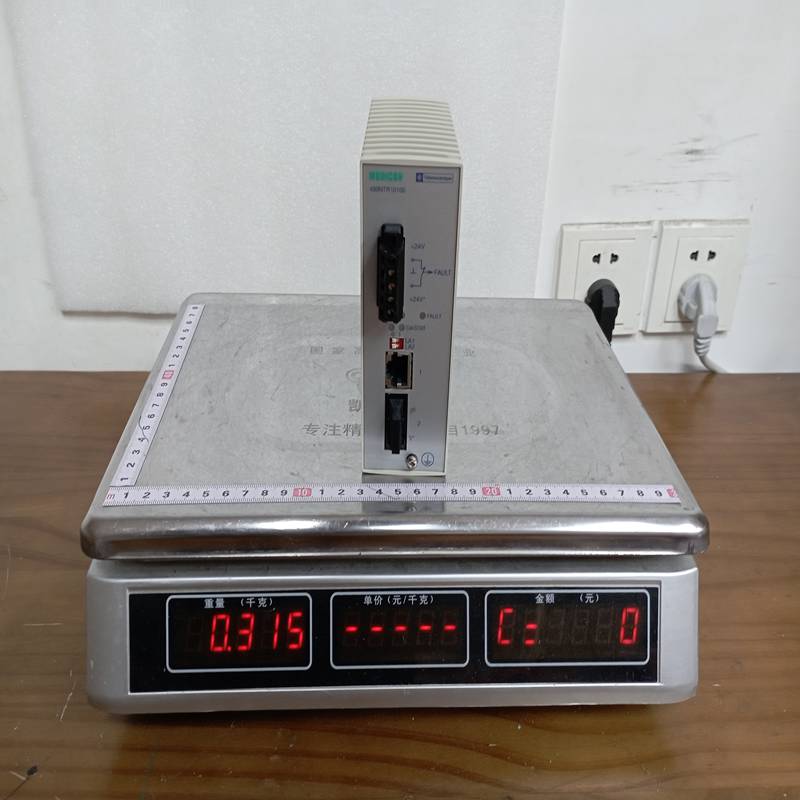

Schneider 499NTR10100 铜缆收发器模块

Schneider Electric（施耐德电气）旗下的 499NTR10100 是一款属于 ConneXium 系列的工业以太网管理型交换机。它主要用于在复杂的工业自动化网络中提供稳定、安全且可管理的通信连接。

1. 产品详细说明

499NTR10100 是一款 10 端口管理型以太网交换机。

• 端口配置： 它配备了 10 个 10/100BASE-TX 铜缆端口（RJ45 接口）。

• 管理功能： 作为管理型交换机，它支持 SNMP（简单网络管理协议）、VLAN（虚拟局域网）、QoS（服务质量）和环网冗余协议等高级功能。

• 工业设计： 采用坚固的金属外壳，支持 DIN 导轨安装，专为电磁干扰严重的工厂环境设计。

2. 产品参数 (Product Parameters)

3. 产品优势

• 网络稳定性： 支持冗余环网技术，当网络中某一点发生断路时，能够在毫秒级内自动切换路径，确保控制信号不中断。

• 易于维护： 具备基于 Web 的配置界面，工程师无需安装特殊软件即可通过浏览器对交换机进行参数设置和诊断。

• 高安全性： 支持端口锁定和访问控制，防止未经授权的设备接入工业控制网。

• 坚固耐用： 专为工业现场打造，具备极强的抗振动、抗冲击和抗电磁干扰性能（符合 CE, UL, CSA 认证）。

• 集成方便： 与施耐德 EcoStruxure 平台（如 Modicon M580/M340 PLC）完美兼容，可通过施耐德软件直接进行资产管理。

4. 注意事项 (Cautions)

1. 电源冗余： 建议连接两路独立的 24V DC 电源输入，以防止单路供电故障导致整个网络瘫痪。

2. 接地保护： 外壳必须可靠接地，以抑制现场的高频干扰，保护内部电路免受浪涌损坏。

3. 电缆选择： 在干扰严重的区域，建议使用屏蔽五类线 (STP/FTP Cat5e) 并确保屏蔽层正确接地。

4. 环境限制： 尽管它是工业级的，但在极寒（低于 0°C）或超高温环境中，应配合温控机柜使用。

5. 默认口令： 首次使用时，请务必修改默认的管理登录密码，以确保网络通信安全。

5. 产品应用

499NTR10100 广泛应用于对可靠性要求极高的网络骨干层或分支层：

• 工厂自动化： 连接 PLC、人机界面 (HMI) 和伺服驱动器，构建高速、透明的数据通道。

• 能源与基础设施： 用于变电站监控、隧道照明系统控制以及风力发电场的通讯联网。

• 水处理系统： 在分布式水务监控系统中，连接分散在各个站点的远程终端单元 (RTU)。

• 仓储物流： 自动化堆垛机、穿梭车与中央控制室之间的实时数据交换。
