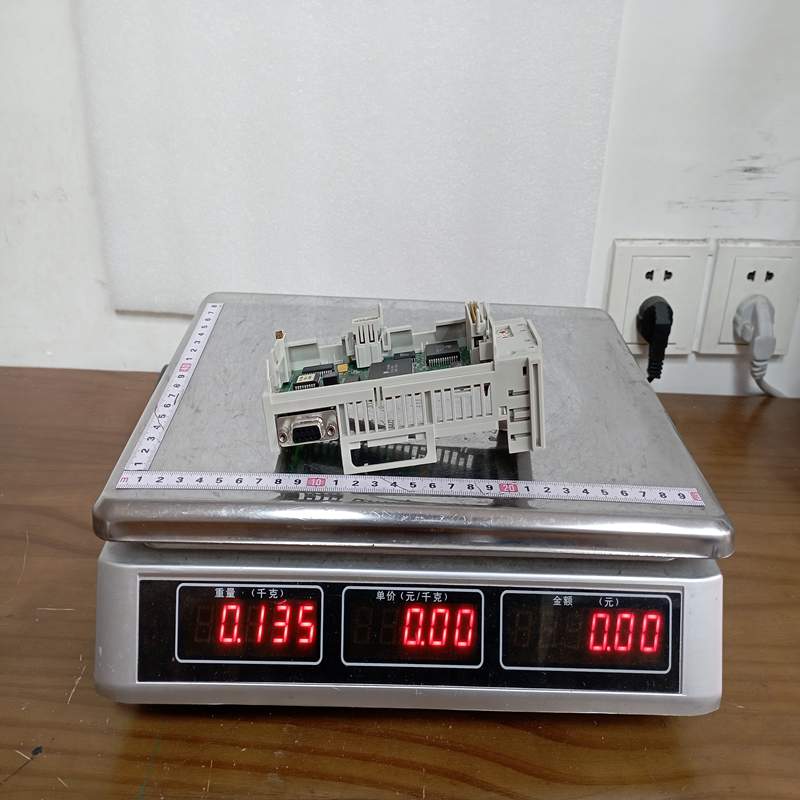

Schneider 172PNN21022 Modbus Plus 通讯适配器

1. 产品详细说明 (Product Overview)

172PNN21022 是施耐德电气旗下经典 Modicon Momentum 自动化控制平台中的一款通讯选件适配器（Option Adapter）。

在 Momentum 系统的架构中，172PNN21022 并不是一个独立的 PLC 或纯粹的 I/O 底板，而是一个“夹层模块”。它专门设计安装在 Momentum 处理器（CPU，如 171 系列）和 Momentum I/O 底板（170 系列）之间。其核心功能是为 Momentum 处理器提供 Modbus Plus 网络通讯接口，并额外补充后备电池（Battery Backup）和实时时钟（RTC/TOD）功能。

2. 产品主要技术参数 (Technical Specifications)

3. 产品核心优势 (Key Advantages)

• 紧凑的架构设计：采用 Momentum 系列特有的“三明治”式堆叠安装结构（I/O 底板 + 通讯选件 + CPU），完全不占用额外的电气柜空间。

• 强大的 Modbus Plus 组网能力：Modbus Plus 是一种高速（1 Mbps）、确定性的对等（Peer-to-Peer）令牌环网络，适合在分布式控制节点之间进行快速的数据交换和互锁控制。

• 数据安全性提升：自带的后备电池解决了早期部分 Momentum CPU 掉电后易丢失 RAM 中实时数据的问题，确保关键工艺参数的安全。

• 时间同步功能：内置 RTC 模块使得本地控制器能够独立记录故障代码和操作的时间戳，方便上位机（SCADA）进行历史追溯。

4. 安装与使用注意事项 (Precautions)

1. 电池维护与更换：

   • 模块内部的后备电池有其物理寿命（通常为 3-5 年）。当电池电量低时，应及时更换。

   • 重要提示：在更换电池时，必须保持设备处于通电（Power ON）状态。如果在断电状态下拔出电池，CPU 中的 RAM 数据（包括可能存在的应用程序和工艺参数）将会丢失。

2. 网络节点地址设置：

   • 接入 Modbus Plus 网络前，必须确保该模块的节点地址（Node Address）在整个网络中是唯一的。地址通常通过模块侧面的微型拨码开关或旋钮进行硬件设定。

3. 硬件兼容性：

   • 必须与兼容的 Momentum 系列 CPU（如 171CCS、171CCC 系列）配合使用。它不能独立作为网络网关工作。

4. 生命周期阶段：

   • Modicon Momentum 属于施耐德的经典老款产品线，目前该系列大部分硬件已处于生命周期末期或已停产（Obsolete）。在老旧系统维护时，建议做好备件储备。

5. 典型应用场景 (Applications)

• 旧系统维护与改造：广泛应用于 1990 年代至 2010 年代初建立的、依赖 Modbus Plus 网络的施耐德/莫迪康自动化系统中。

• 分布式水处理/污水处理厂：在各个泵站之间通过 Modbus Plus 网络进行远距离、高可靠性的状态互锁和数据共享。

• 物料搬运与包装机械：需要在主控 PLC 与分布在各个工位的 Momentum 远程站点之间进行快速且确定性数据通讯的场合。

• 数据保持要求高的现场节点：应用于需要断电记忆配方数据、累计流量或生产计数的工业控制节点。
