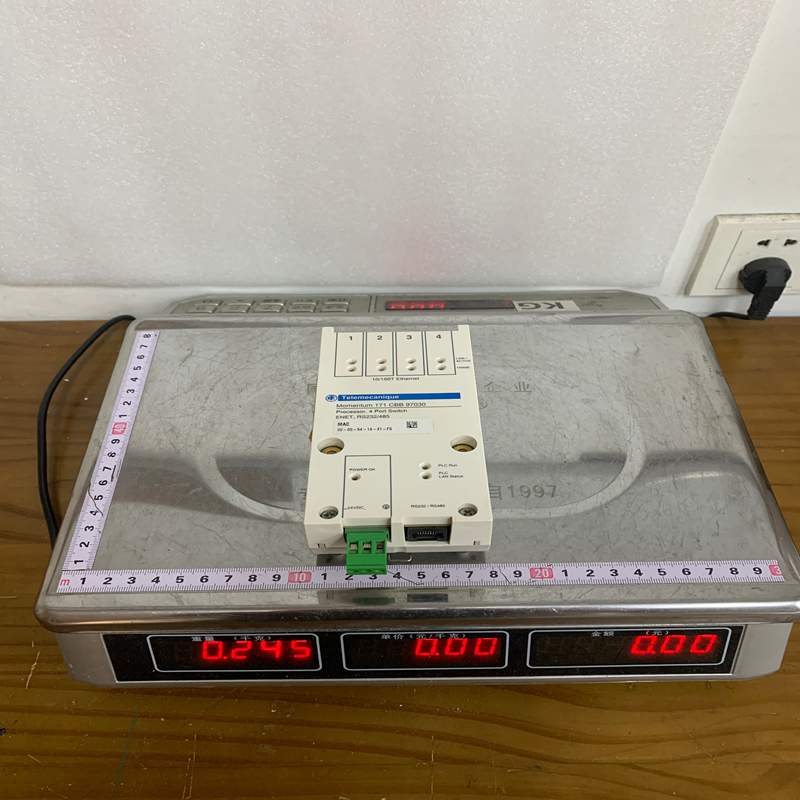

Schneider 171CBB97030 Momentum PLC 处理器模块

产品详细说明

171CBB97030 是专门适配 Modicon Momentum I/O 底座的以太网型 CPU 模块。该模块集成了以太网（Modbus TCP/IP）通信功能以及内置的 4 口以太网交换机，支持 Class B Transparent Ready（透明准备）功能。它既可作为独立的小型 PLC 处理器使用，也可用于分布式控制系统中的以太网节点，具备强大的网络连通性和小型自动化控制能力。

产品主要参数

产品核心优势

• 集成 4 口交换机：无需外接工业以太网交换机即可实现多节点链型（Daisy-chain）组网或本地设备连接，节省柜内空间与硬件成本。

• 透明准备网络架构（Transparent Ready Class B）：内置 Web 服务器，支持通过标准浏览器进行远程诊断、数据监视和系统维护。

• 灵活的 Modbus TCP/IP 支持：轻松接入主站控制系统或 HMI/SCADA 软件，同时支持 Modbus I/O Scanning，实现快速高效的分布式数据采集。

• 模块化紧凑设计：继承了 Momentum 系列结构小巧、安装简便的特点，底座与 CPU 分离式设计极大方便了后续升级与维护。

注意事项

• 底座匹配性：171CBB97030 必须配合适当的 Momentum I/O 底座（如 170ADM/170AAO 系列等）使用，安装前需核对总线插针状态。

• 固件与软件版本：在 Unity Pro 或 Concept 中进行组态时，需确保选用的硬件型号与实际 CPU 固件版本匹配，避免因版本不一致导致无法上载/下载程序。

• 网络安全与 IP 设置：模块初次上电时需要通过 BootP 或专属设置工具为其分配 IP 地址；出于网络安全考虑，若连接至外网，应通过防火墙隔离 Web 诊断端口。

• 防静电与热插拔：虽然 Momentum 支持模块化装配，但在切断电源前切勿强行拔插 CPU 模块，以免损坏底座插针或引发数据丢失。

产品应用领域

• 分布式 I/O 采集与控制：常用于大型工厂（如水处理、包装、物料输送）中距离主站较远的以太网子站。

• 小型自动化系统：独立控制小型机械设备、泵站、HVAC 空调机组及现场监测终端。

• 老旧 Modicon 系统升级：替代早期基于 Modbus Plus 或串口通信的 Momentum CPU，将现有设备直接升级接入以太网。
