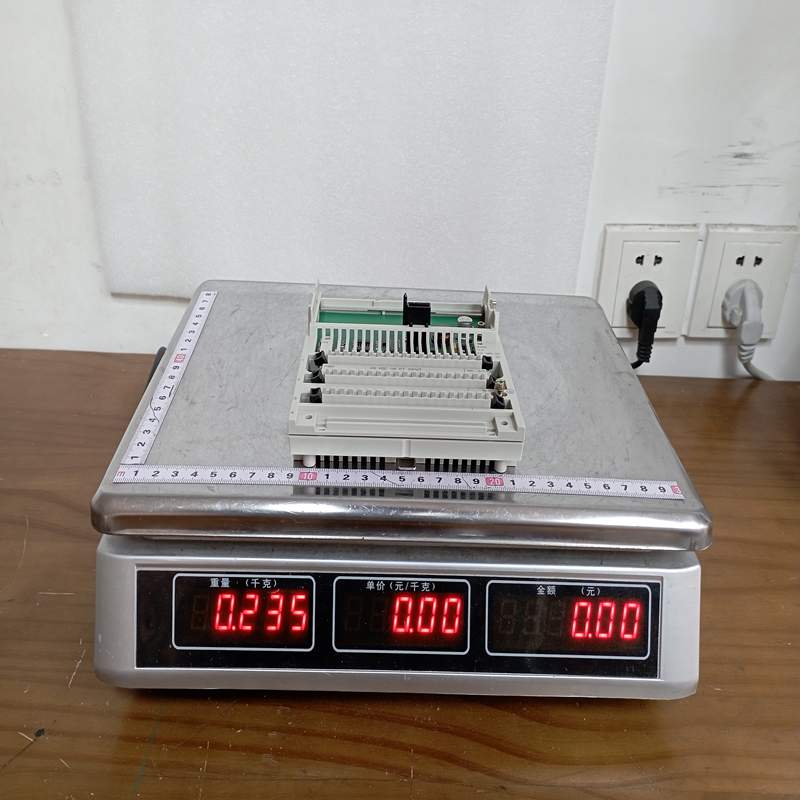

Schneider 170ADI34000 16 点 24VDC 数字量输入模块

1. 产品详细说明 (Product Overview)

170ADI34000 是施耐德电气（Schneider Electric）旗下 Modicon Momentum 自动化产品线中的一款经典离散量/数字量输入基础基座模块（Discrete Input Base）。

在施耐德 Modicon 架构中，Momentum 系列以其灵活的模块化设计和高度集成的结构著称。170ADI34000 模块本身集成了 16 路 24V DC 数字量输入通道，并提供基础的底座逻辑，可直接通过叠加不同的通讯适配器（Communication Adapter，如 Modbus, Profibus, Ethernet 等）或处理器拓扑模块，将现场的离散信号（如按钮、限位开关、接近开关、继电器触点）接入工业控制网络或 PLC 系统中。

2. 产品主要技术参数 (Technical Specifications)

3. 产品核心优势 (Key Advantages)

• 紧凑高效的结构设计：采用 Momentum 系列标志性的“一体化/贴片式”设计，占用空间小，极大地提升了控制柜内的空间利用率。

• 灵活的模块化扩展：170ADI34000 作为输入底座（Base Component），可以与多种网络通信适配器（如 Modbus RTU, Modbus TCP/IP, Interbus, Profibus DP 等）直接卡接，快速融入不同厂家的 PLC 系统。

• 高响应速度与高可靠性：通道开关响应时间小于 1 毫秒，能够准确捕获高速工况下的接点信号；电气隔离性能强，防干扰能力突出。

• 简单直观的故障诊断：前面板集成了通道对应的 LED 指示灯，方便现场维保人员快速排查线缆连接与传感器状态。

4. 安装与使用注意事项 (Precautions & Guidelines)

[!WARNING]

接线与供电安全提示

1. 电源极性与电压范围：必须使用稳压的 24V DC 工业电源供电，接入前请确认电压在 19.2V~30V DC 范围内，切勿误接 220V AC 交流电源，否则将直接烧毁模块输入电路。

2. 产品停产与备件状态：Modicon Momentum 170 系列属于施耐德成熟/逐渐退出（Legacy / End of Life）的产品线，采购时请核对是全新库存、翻新件还是替代件。

1. 端子台配合：模块本身为底座结构，安装时需要确保配合正确的 Momentum 螺钉端子块（如 170XTS02000 等）安装到位。

2. 信号线屏蔽与防干扰：若现场传感器线缆较长（超过 50 米）或穿越高强电磁干扰区，建议采用屏蔽双绞线，并将屏蔽层单点接地，防止感应电压导致输入误动作。

3. 传感器兼容性（2 线制传感器）：当连接 2 线制接近开关时，需注意传感器的漏电流是否小于模块的关断阈值电流，避免因传感器漏电流过大导致模块误判断为“高电平”。

5. 典型应用场景 (Applications)

• 物料输送与仓储物流：输送带上的光电开关、接近开关、货物到位检测传感器的信号集中采集。

• 包装与装配机械：气缸磁性开关、行程限位开关及人工操作按钮箱的状态读取。

• 水处理与环境工程：阀门开/关到位接点、液位浮球开关等远距离离散信号的集中远程 I/O 站点。

• 老旧系统维护（Retrofit）：替换现有的 Modicon Quantum / Momentum 控制系统中故障的同型号数字量输入板卡。
