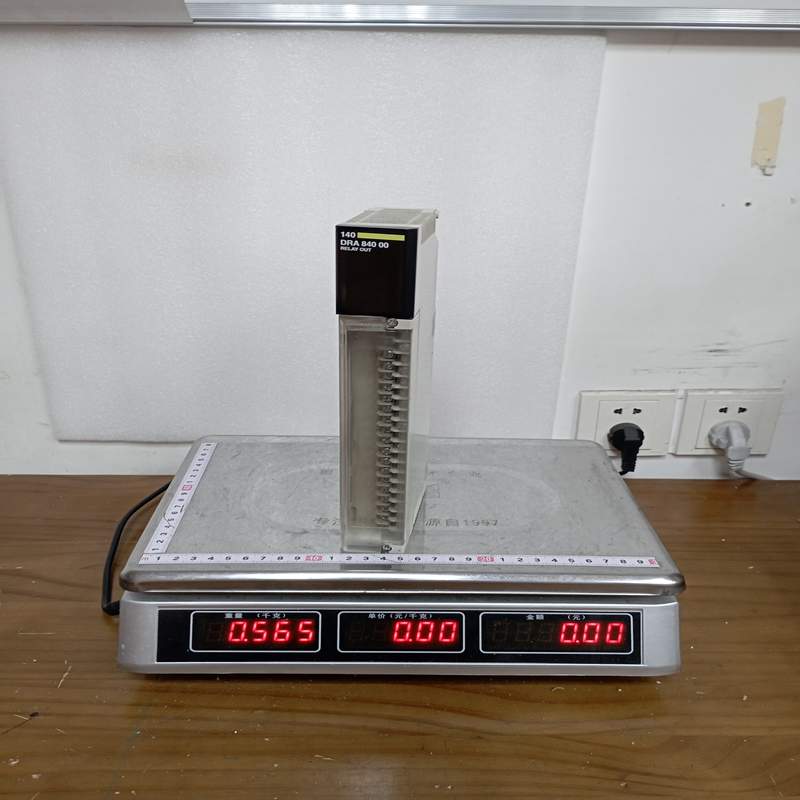

Schneider 140DRA84000 16 点继电器离散输出模块

Schneider Electric（施耐德电气） 旗下的 140DRA84000 是 Modicon Quantum 自动化平台中的一款高性能 离散量输出模块（Discrete Output Module）。它采用了极其可靠的继电器常开触点（Relay Normally Open）设计，专门用于在工业过程控制中驱动各种中等功率的执行机构。

1. 产品详细说明

140DRA84000 是一款具备 16 个独立通道 的离散量（开关量）继电器输出卡件。

• 输出结构： 该模块包含 16 个常开（NO）机械式继电器触点。这些通道被分为 4 个隔离组（Groups），每组包含 4 个通道。这意味着不同组别之间可以引入不同的电压源（例如，前两组使用 24V DC，后两组使用 230V AC），具有极高的接线柔性。

• 物理设计： 采用标准的 Quantum 模块外壳，直接插入 Quantum 基板（Slot 3 及以后插槽）。模块前部配有可拆卸的接线端子排以及 LED 状态指示灯阵列，用于实时指示每个输出通道的闭合/断开状态。

2. 产品参数 (Product Parameters)

3. 产品优势

• 多电压混合驱动： 得益于 4 组独立的电流隔离设计，同一块模块可以同时驱动直流（DC）和交流（AC）负载，显著减少了系统所需的卡件数量和整体成本。

• 高负载承载力： 单点 2A 且每组 8A 的大电流输出能力，使其能够绕过普通的中间继电器，直接驱动中小型电磁阀和接触器。

• 优异的隔离安全性： 通道与背板（逻辑侧）之间、以及各隔离组之间均具备极高的绝缘耐压强度，有效防止现场因过压或雷击烧毁 PLC 主 CPU。

• 易于维护： 支持热插拔（在线更换卡件），且配有前置故障及通道状态 LED 变色指示灯，现场排查极其直观。

4. 注意事项 (Cautions)

1. 感性负载火花抑制： 在驱动交流接触器线圈、电磁阀等感性负载时，断开瞬间会产生高压电弧。强烈建议在外部负载两端并联浪涌抑制器（交流用 RC 吸收回路，直流用续流二极管），否则机械触点极易因烧蚀而发生“粘连”故障。

2. 电流降容限制： 2A 是指纯电阻负载下的额定值。如果是感性负载（如电动机小接触器），额定电流会大幅下降（通常降至 0.5A 左右），设计选型时需留足余量。

3. 触点动作寿命： 继电器输出属于机械件，存在物理磨损。对于需要高频闪烁（如每秒动作数次）的报警灯或脉冲控制，严禁使用该模块，而应改用晶体管输出模块（如 140DDO 系列）。

4. 端子排螺钉紧固： 接入 230V AC 高压时，务必确保端子排螺钉拧紧，防止大电流引发局部过热或打火。

5. 备件停产提醒： Modicon Quantum 系列产品目前已逐步退出施耐德的一线销售主力（向 M580 平台过渡），在役系统请务必做好备件库存管理。

5. 产品应用

140DRA84000 广泛应用于对可靠性、电压灵活性要求较高的中大型过程控制系统：

• 冶金与火力发电： 用于控制大型风机、水泵前级高压配电柜中的交流接触器和合闸线圈。

• 石油与天然气： 在远端控制阀室中，接受 PLC 逻辑直接控制气动执行机构的电磁阀（Solenoid Valves）。

• 水处理与环保： 联动控制加药泵、搅拌机、阀门执行器的启停状态。

• 化工厂工艺联锁： 作为安全或常规生产的执行输出端，向工厂的 DCS 系统或独立报警指示墙发送硬接线开关信号。
