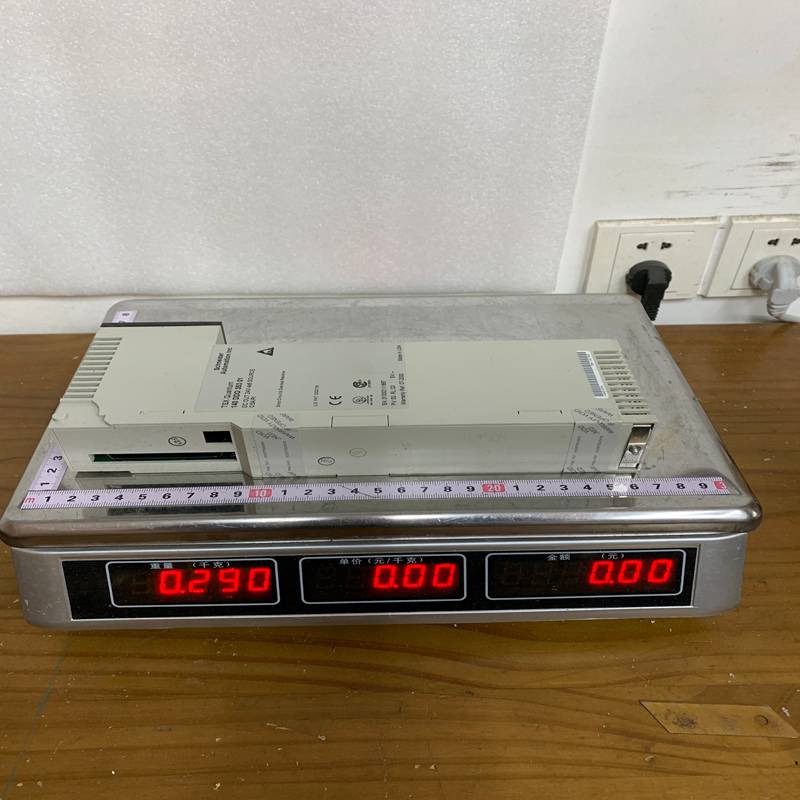

Schneider 140DDO35301 离散输出模块

Schneider Electric（施耐德电气）旗下的 140DDO35301 是 Modicon Quantum 系列中一款非常经典的 高密度离散输出模块（Discrete Output Module）。它在工业自动化控制系统中充当“执行者”的角色，专门用于驱动现场的直流负载。

1. 产品详细说明

140DDO35301 是一款 32通道源型（Sourcing）直流输出模块。

• 输出原理： 该模块采用 24V DC 晶体管源型输出。当 PLC 内部逻辑将某个通道置为“1”（有效）时，该通道的输出端会向外部负载提供 +24V DC 的正电压。

• 通道分组： 32 个输出通道被分为 4 个隔离组（每组 8 个通道）。这种分组设计允许不同组别使用不同的直流电源供应，极大地增强了现场布线的灵活性和系统的抗干扰能力。

• 状态监视： 模块前置面板配有两列 LED 指示灯，能够实时、直观地显示 32 个通道中每一个点的 ON/OFF 状态，极大地方便了现场的日常维护与故障诊断。

2. 产品参数 (Product Parameters)

3. 产品优势

• 超高通道密度： 在单个 Quantum 模块的宽度内集成了 32 个输出点，大幅度减少了机架空间的占用，降低了控制柜的整体硬件成本。

• 多组隔离设计： 4 组独立的电气隔离设计，不仅能防止单组电气故障（如某一路外电路短路）影响整个模块，还能有效抑制工业现场的电磁噪声。

• 无机械磨损： 采用固态晶体管开关，响应速度达到微秒级，且不存在传统机械继电器频繁吸合带来的触点烧蚀和寿命极限问题。

• 坚固的工业品质： 具备出色的抗震动和抗电磁干扰性能，完全能够适应冶金、化工、采矿等极度恶劣的工业环境。

4. 注意事项 (Cautions)

1. 负载类型硬性限制： 该模块仅能用于直流（DC）回路。绝对不能接入交流（AC）电源或负载，否则会在通电瞬间永久性烧毁内部晶体管。

2. 外部短路保护： 140DDO35301 模块内部不包含电子短路保护功能。为了防止外部接线短路瞬间烧毁模块，强烈建议在每一组电源输入端或每个输出通道上配置合适的快熔型保险丝（Fuse）。

3. 感性负载的能量吸收： 当使用该模块驱动电磁阀、直流接触器或继电器等感性负载时，必须在外部负载两端反向并联续流二极管（或阻容吸收器），以吸收断开瞬间产生的反向高压，保护输出晶体管。

4. 降容使用原则： 如果现场控制柜内散热条件较差，或者环境温度常年接近上限（60°C），应避免让所有通道同时满载（0.5A）输出，需根据官方手册的温升降容曲线适当减轻负载。

5. 生命周期与备件： 目前 Modicon Quantum 系列已属于成熟/老旧阶段，施耐德推荐新项目使用 Modicon M580 系列。维护现有 Quantum 系统时，请务必做好 140DDO35301 的备件库存管理。

5. 产品应用

140DDO35301 广泛应用于各种中大型 PLC/DCS 控制系统中，用于控制各类低功耗的直流执行机构：

• 阀门控制： 气动隔膜阀、球阀上的 24V DC 电磁阀先导头控制。

• 电气联锁： 驱动配电柜、电气开关柜内的中间继电器或直流接触器线圈。

• 信号指示： 控制中央操作台、马达控制中心（MCC）上的大功率直流指示灯、蜂鸣器或报警闪光灯。

• 系统间互联： 向第三方的独立控制系统（如数控机床、打包机、变频器等）输送 24V 的开关量状态连锁信号。
