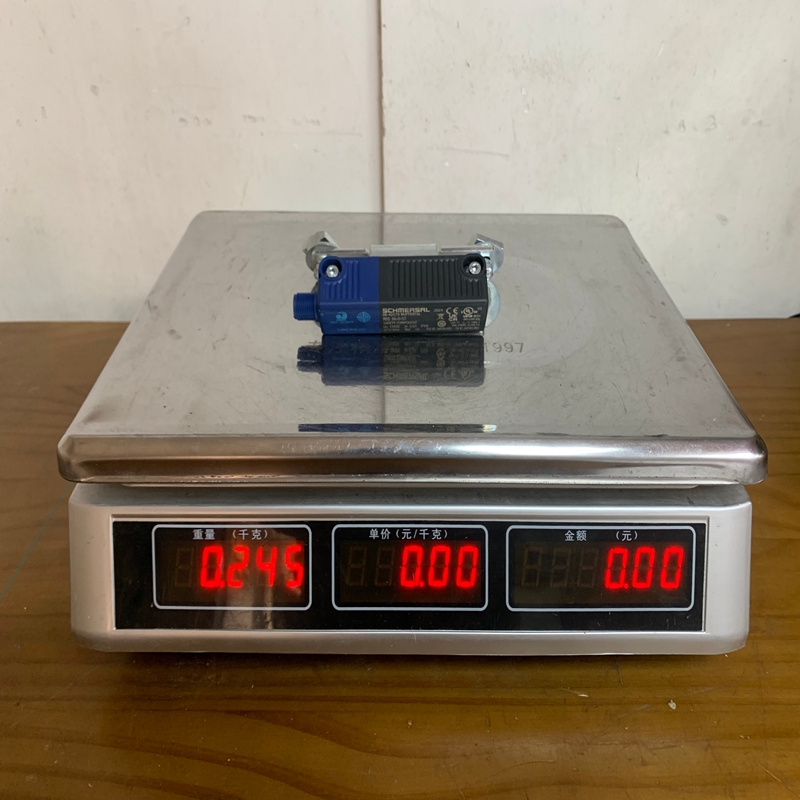

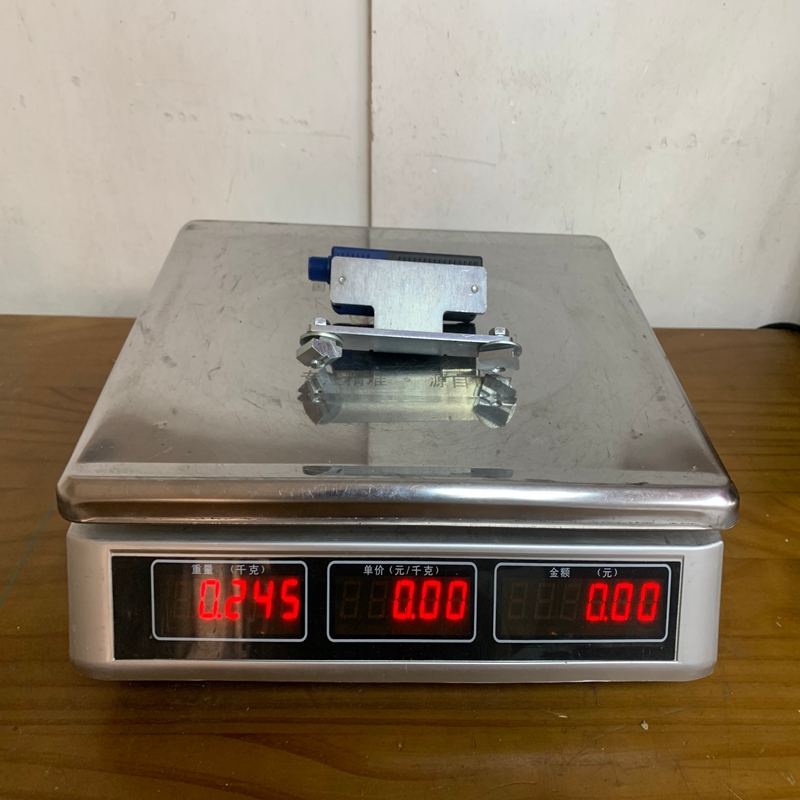

Schmersal RSS36-S-ST 非接触式 RFID 安全传感器

产品详细说明

Schmersal RSS36-S-ST 属于 Schmersal RSS 36 系列电子安全传感器。它通过RFID 技术识别配套的执行器，当执行器与传感器达到或离开设定的感应距离时，传感器会切换输出状态，从而向安全控制器发出信号。其非接触式设计使其不易受灰尘、碎屑、振动和对齐偏差的影响，提高了在恶劣工业环境中的可靠性。

RSS36-S-ST 通常配备两个安全 PNP 输出，这些输出经过短路保护。它还具有诊断输出，可以提供设备状态信息，有助于快速识别和排除故障。

产品参数 (参考 RSS 36 系列通用参数，具体请以官方数据手册为准)

• 安全等级：
  • 符合 EN ISO 13849-1 的 Performance Level (PL) e
  • 符合 IEC 61508 的 Safety Integrity Level (SIL) 3
  • 类别 (Category)： 4
• 防护等级： IP65 / IP66 / IP67 (通常，具体型号可能有所不同，部分可达 IP69)
• 外壳材料： 通常为玻璃纤维增强型热塑塑料，坚固耐用。
• 供电电压： 通常为 20.4 – 26.4 V DC
• 感应距离 (Sensing Distance)： 典型为 12 mm（具体可变）
• 输出类型： 2 路安全 PNP 输出 (短路保护)，1 路诊断输出
• 响应时间： 通常为 100 ms (或更低)
• 工作温度： 通常为 -25 °C 至 +70 °C
• 尺寸： 紧凑设计，通常约为 27 x 108.2 x 35 mm
• 编码类型： “S”通常表示标准编码（Standard coding），与单个或多个执行器匹配。
• 连接方式： 通常为 M12 连接器（8 针）。
• 串联能力： 支持串联，可实现多个安全传感器的简单连接。

产品优势

• 高安全性： 达到最高的安全等级 (PL e / SIL 3 / Category 4)，确保对人员和设备的最大保护。
• 非接触式设计： 无磨损，寿命长，不易受机械磨损、灰尘、碎片或对齐偏差的影响，适合恶劣工业环境。
• 防篡改性： 基于 RFID 技术，提供高水平的防篡改保护，避免安全功能被轻易绕过。
• 易于安装和调整： 通用安装孔和灵活的感应方向，使得安装和对齐变得简单。
• 诊断功能： 内置诊断输出和 LED 指示灯，方便快速诊断设备状态和故障，减少停机时间。
• 串联能力： 可以方便地串联多个传感器，简化布线，降低安装成本。
• 坚固耐用： 热塑性外壳和高防护等级，确保在各种工业环境中的可靠运行。

注意事项

• 正确选型： 确保所选传感器的安全等级、感应距离、输出类型和环境防护等级符合您的具体应用需求。
• 配套执行器： RSS36-S-ST 必须与兼容的 RFID 执行器 (通常单独订购) 配合使用。确保传感器和执行器的编码类型匹配。
• 安装要求：
  • 严格遵守制造商的安装说明，确保传感器和执行器正确对齐，并在确保的开关距离内工作。
  • 注意避免在传感器附近堆积金属碎屑，这可能会影响感应距离。
  • 确保两个传感器之间的最小距离，以避免相互干扰（通常为 100 毫米）。
  • 传感器和执行器应永久固定在安全防护装置上，并采取防篡改措施（如防篡改螺丝、粘合剂等）。
• 电气连接： 确保按照接线图正确连接电源和安全输出，并采取必要的电磁兼容性 (EMC) 措施。
• 系统集成： 将传感器正确集成到整个机器安全控制系统中，确保满足相关安全标准和法规。

产品应用

Schmersal RSS36-S-ST 广泛应用于各种需要监控可移动安全防护装置位置的工业领域，以确保操作员的安全。典型应用包括：

• 机械设备安全门监控： 监控机器人工作单元、数控机床、冲压机、包装机等设备上的安全门、防护罩、盖板的位置。
• 生产线和自动化系统： 用于检测生产线上防护栅栏或通道门的状态。
• 危险区域隔离： 在危险机器或过程区域，用于确保在人员进入前安全防护门已关闭。
• 物料搬运设备： 如自动化仓库、输送系统中的安全出入口监控。
• 食品和饮料行业： 高防护等级使其适用于需要频繁清洁的环境。
