Schmersal azm 200 STS30L-2616-2 电磁安全门锁

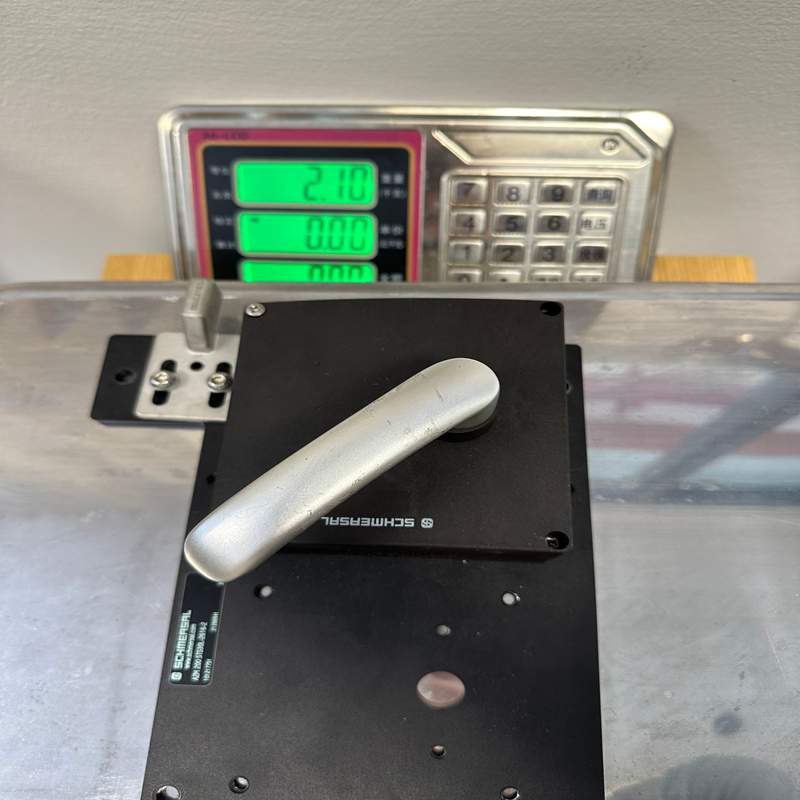

施迈赛（Schmersal）的 AZM 200 STS30L-2616-2 是一款将 AZM 200 电子非接触式电磁安全锁 与 STS30 工业门把手执行器系统 完美结合的高级安全联动防护装置。它专为大型工业围栏、防护门设计，集成了高等级的安全锁定、符合人体工程学的门把手以及紧急退出（逃生）功能。

1. 产品详细说明

AZM 200 STS30L-2616-2 是一套完整的安全门锁及把手组合件：

• 核心锁体 (AZM 200)： 采用施迈赛专利的 CSS 非接触式编码传感器技术（RFID/脉冲回波技术）。传统的机械钥匙式安全锁容易因门发生位移或下垂导致对准不良而损坏，而 AZM 200 允许最大 $\pm 5\text{ mm}$ 的偏移量，极大地延长了使用寿命，并能防止人为恶意屏蔽（防篡改）。

• 门把手执行器 (STS30L)： 后缀 L（Left） 表示适用于左开门（左侧铰链）或滑动门。它将安全操作执行器直接集成到坚固的工业门把手内。

• 紧急逃生功能： 内部通常配备红色紧急开启（逃生）手柄，当操作人员被意外困在危险区域内部时，可以单手一键强行开锁脱困。

2. 产品参数 (Product Parameters)

3. 产品优势

• 免维护与长寿命： 电子非接触式感应完全消除了传统机械微动开关的物理磨损。

• 超强防篡改能力： 采用编码安全传感器（CSS）技术，普通磁铁或标准金属片无法作弊欺骗开关，大幅提升工厂合规安全性。

• 简化布线（支持串联）： 智能内置电子电路允许将多达 31 个 AZM 200 安全锁串联到同一个安全控制器或安全继电器中，且不降低 PL e (绩效等级) 安全评级，显著节省电缆成本。

• 高可见度智能诊断： 锁体正面带有 3 色 LED 状态指示灯（红、黄、绿），能够清晰指示电源、门关闭、锁死状态，并能通过闪烁代码直接报告接线错误、超温或交叉短路等故障。

• 逃生安全保障： 机械式逃生把手设计，即使在全厂断电的极端情况下，内部人员依然可以通过物理拉伸迅速开门退出。

4. 注意事项 (Cautions)

1. 开锁原理选择： 必须确认您的系统设计使用的是通电开锁（Power-to-Unlock，去电锁死故障安全）还是通电锁紧（Power-to-Lock）。出于人身安全保护（防惯性停止设备），通常推荐使用去电锁死（Power-to-Unlock）型。

2. 严禁充当机械限位： 安全锁和门把手组件绝对不能用作安全门的“机械硬限位死挡铁”。必须在门上单独安装限位块，防止重型铁门大力撞击损坏内部锁销。

3. 电源质量要求： 必须使用稳定的 PELV/SELV（安全特低电压） 24V DC 电源供电，以保护其内部敏感的微处理器免受电网过压浪涌的冲击。

4. 安装对齐： 虽然支持 $\pm 5\text{ mm}$ 的容差，但在初次安装时仍应尽量对准方轴和插槽，确保把手转动顺畅。

5. 产品应用

由于其极高的安全等级和坚固耐撞击的机械门把手，该组件广泛应用于中大型全自动生产线的围网防护门：

• 汽车制造： 冲压车间、机器人焊接工作站、总装线的安全围栏。

• 重型机械与机床： 带有惯性切削刀具、大型飞轮或高压液压系统的封闭式机床防护门（确保设备完全停止前门无法打开）。

• 包装与物流： 码垛机、高速输送线围网、全自动立体仓库的检修进出门。

• 食品与医药： 自动化包装、灌装车间的洁净围栏隔离区域。
