Schaffner FN2080-6-06 单相 EMI 电源线滤波器

描述

产品描述   产品功能    技术资料

产品详细说明：

• 产品类型： 单相 EMI 电源线滤波器
• 系列： FN2080
• 制造商： Schaffner
• 功能： 用于抑制电源线上的电磁干扰 (EMI) 噪声，以确保连接的电气或电子设备的正常运行并符合 EMC（电磁兼容性）标准。FN2080 系列是两级滤波器，旨在提供高衰减性能。
• 结构： 通常采用紧凑的金属外壳，方便底盘安装。
• 端子： 快接端子 (Fast-On)。

产品参数：

• 额定电压 (最大): 250 VAC / VDC
• 额定电流 (最大): 6 A
• 工作频率： DC 至 400 Hz
• 滤波器类型： 两级
• 电容值 (Cx): 1 µF
• 电容值 (Cy): 4.7 nF
• 电阻值 (R): 220 kΩ
• 漏电流 (最大): 0.734 mA
• 高压测试电压 (P -> PE): 2000 VAC (2 秒)
• 高压测试电压 (P -> N): 1100 VDC (2 秒)
• 工作温度范围： -25 °C 至 +100 °C
• 安装方式： 底盘安装
• 端子类型： 快接端子 (Fast-On)
• 尺寸： 113.5 mm (长) x 45.4 mm (宽) x 57.5 mm (高)

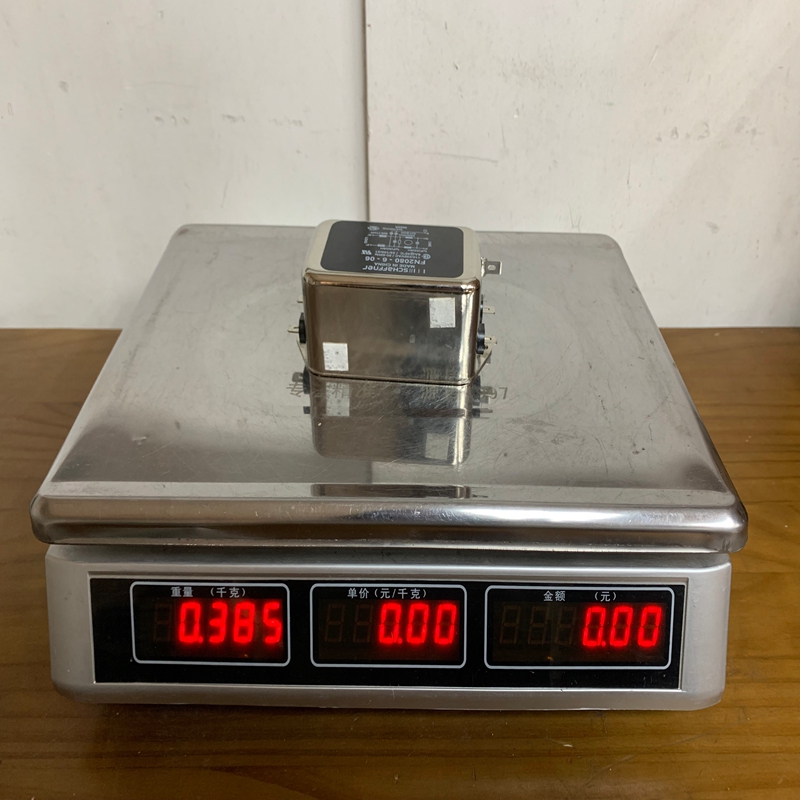

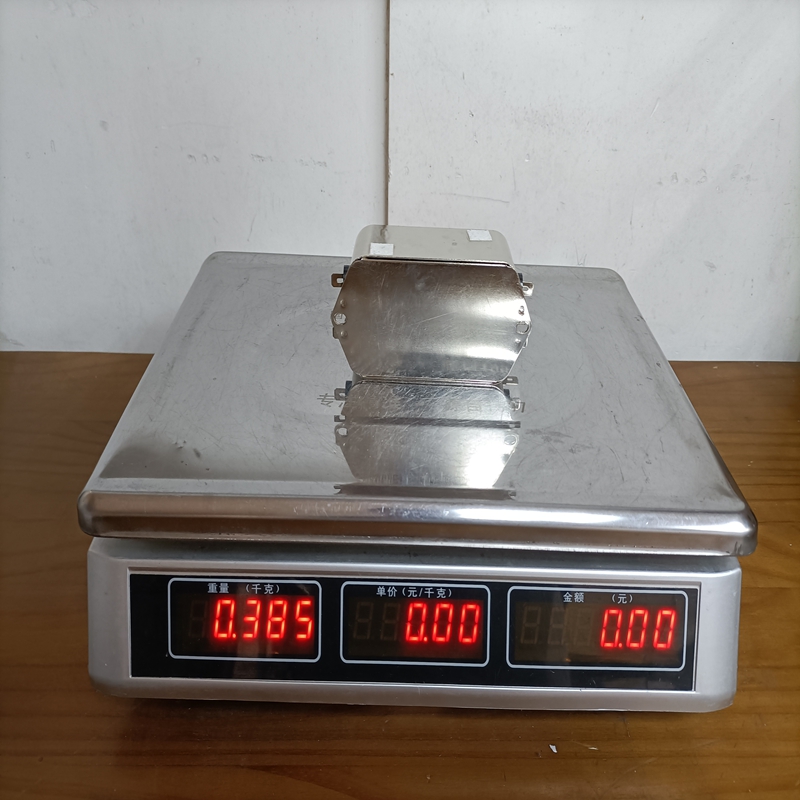

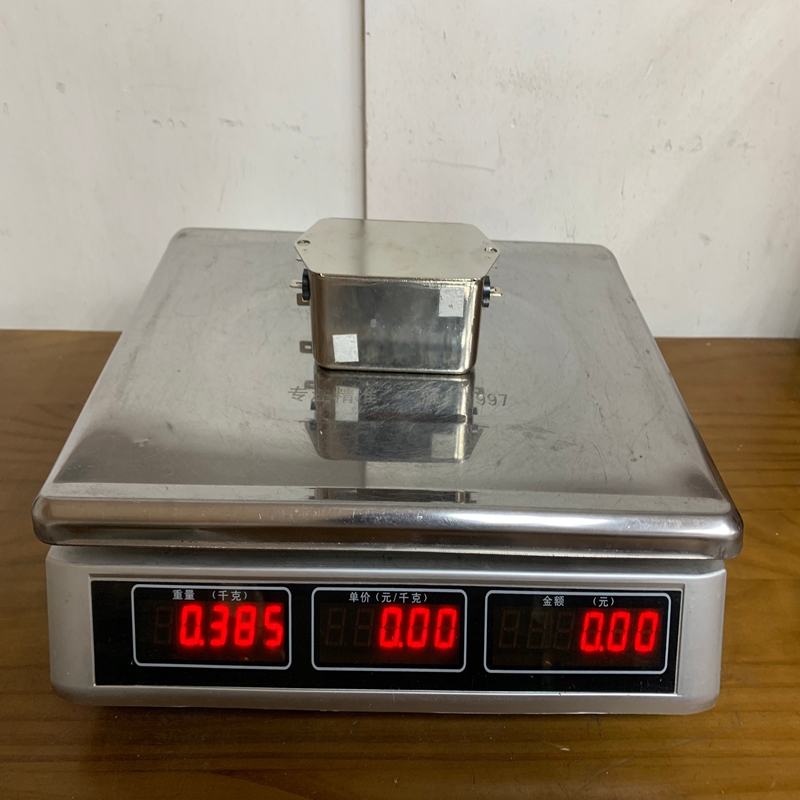

• 重量： 约 0.4 kg

产品优势：

• 高效 EMI 抑制： 两级滤波设计提供良好的低频和高频噪声衰减能力。
• 易于安装： 底盘安装和快接端子简化了安装过程。
• 可靠性高： Schaffner 是知名的 EMI 滤波器制造商，产品质量可靠。
• 适用范围广： 可用于多种电气和电子设备。
• 符合标准： 通过 UL, CSA, ENEC 和 IEC/EN 60939 认证，符合国际安全标准。
• 良好的热性能： 基于具有高饱和电阻和优异热行为的扼流圈设计。

注意事项：

• 正确选型： 根据设备的额定电压、电流和所需的 EMI 抑制水平选择合适的滤波器。
• 安全接地： 确保滤波器正确接地，以保证其性能和安全性。
• 安装方向： 按照制造商的建议进行安装，避免机械应力和振动。
• 电气连接： 确保所有电气连接牢固可靠。
• 过流保护： 在电源线路上采取适当的过流保护措施。
• 工作环境： 确保工作环境温度在滤波器的允许范围内。
• 避免潮湿： 避免在潮湿或腐蚀性环境下使用。

产品应用：

Schaffner FN2080-6-06 EMI 电源线滤波器适用于各种需要抑制电源线传导干扰的应用，包括但不限于：

• 电气和电子设备： 计算机、显示器、打印机等办公设备。
• 照明设备： LED 照明驱动器等。
• 家用电器： 洗衣机、冰箱等。
• 工业设备： 变频器、电机驱动器、电源供应器等。
• 医疗设备 (特定版本)： 某些 FN2080 B 型号不含对地电容，符合 IEC 60601-1 医疗设备标准。
• 楼宇自动化系统。
• 测量和测试设备。
