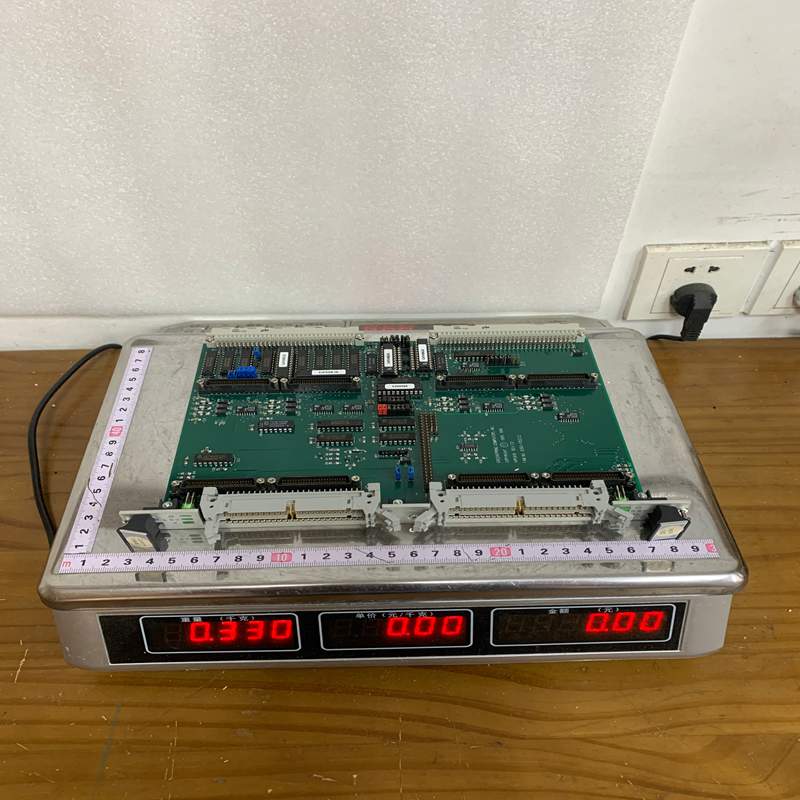

SBS VIPC616 VME 总线载板模块

¥888.00

SBS VIPC616 VME 总线载板模块
品牌:SBS 型号：VIPC616
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： VIPC616

描述

产品描述   产品功能    技术资料

SBS VIPC616 是一款由 SBS Technologies（后被 GE Intelligent Platforms / Abaco Systems 收购）生产的工业级 6U VMEbus 架构 IP（IndustryPack）子卡载板。

该模块允许将最多 4 个标准单宽（Single-wide）或 2 个双宽（Double-wide）IndustryPack (IP) 子卡连接至 VME 系统，为工业控制与嵌入式计算提供高度灵活的 I/O 扩展方案。

1. 产品详细说明

VIPC616 是一种非智能、低开销的接口载板，充当 VME 总线和 IP 模块之间的总线桥接器。它将 VME 总线信号转换为符合 ANSI/VITA 4 标准的 IP 接口协议，支持动态寻址和灵活的信号路由。

该载板在单个 6U VME 插槽中整合了信号路由、中断映射与 I/O 映射，支持通过后板（P2 连接器）或前面板扩展将各 IP 模块的信号引出。

2. 产品核心参数

参数项 技术规格 / 特性
总线标准 6U VMEbus (符合 ANSI/IEEE 1014-1987 标准)
IP 卡容量 最多支持 4 个单宽（Single-width） 或 2 个双宽（Double-width） IP 模块
IP 接口速率 支持 8 MHz 与 32 MHz IP 总线时钟频率
数据传输宽度 D8 / D16 数据总线格式；A16 / A24 寻址空间
中断处理 支持 VMEbus 可编程中断（IRQ1–IRQ7），每个 IP 插槽分配独立中断源
I/O 引出方式 支持前板连接器（Front Panel I/O）或 VME P2 后板引出（Rear I/O）
电源输入 从 VME 背板获取 +5V、+12V、-12V 直流供电
环境温度 工作温度：0°C 至 +70°C（标准级）；拓展工业级：-40°C 至 +85°C

3. 产品优势

  • 高密度扩展性：仅占用 1 个 6U VME 插槽，即可灵活混合配置 4 个功能各异的 IP 子卡（如串口、AD/DA、数字量 I/O、CAN 总线等）。

  • 模块化设计：故障排除和升级成本低，若某个功能块损坏，只需更换对应位置的小型 IP 子卡，无需更换整个 6U 载板。

  • 低延迟与高确定性：无中间微处理器介入，VME 访问可直接映射到 IP 模块的 I/O、存储器和 ID 空间，确保极高的数据吞吐效率和实时响应。

  • 高度配置自由：支持跳线（Jumper）与寄存器配置，可精确定义每个插槽的基地址、中断级别和 DMA 操作。

4. 注意事项与使用建议

防护与配置提示：

  • 跳线设置（Jumpers）：在插入 VME 机箱前，务必查阅手册核对基地址设置（A16/A24 地址段）与中断映射跳线，防止与系统内其他 VME 板卡发生地址冲突。

  • 防静电与热插拔限制：VIPC616 不支持热插拔。在插拔载板或安装/拆卸 IP 子卡前，必须切断机箱电源，并做好 ESD 防静电措施。

  • 散热管理：当四个 IP 插槽全部装满高功耗子卡时，机箱需保证至少 200 LFM 的强制风冷，避免局部过热导致系统死机。

  • 后板 P2 接线兼容性：若使用 P2 引出 I/O，请确认机箱背板及自定义接线板的针脚定义，避免电源与信号线短路。

5. 典型应用领域

VIPC616 广泛应用于要求高可靠性、高确定性与长生命周期维护的工业及国防领域：

  • 工业自动化与过程控制：集成串口（RS-232/422/485）和数字 I/O 子卡，用于控制电机、采集传感器数据。

  • 航空航天与国防测试：作为 VME 自动化测试设备（ATE）的接口板，连接 ARINC 429、MIL-STD-1553B 或模拟量测量 IP 卡。

  • 轨道交通与能源设备：用于电力变电站自动化控制、列车信号调度监控机柜。

  • 科研实验室采集：搭配高采样率 AD/DA 子卡，实现大型物理实验或离线测试系统的数据采集。
