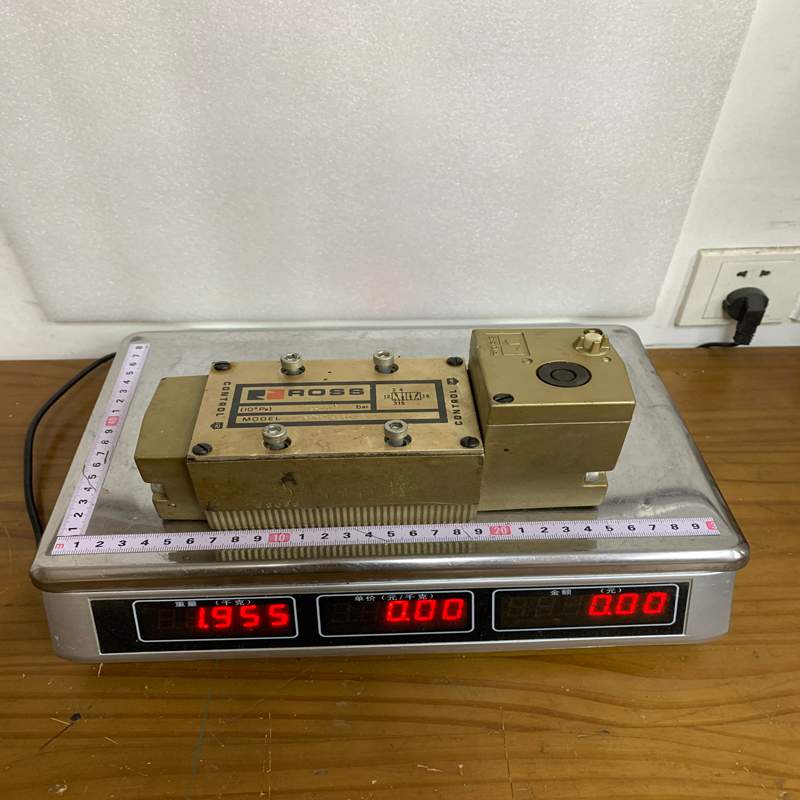

Ross W7476A4331 五通电磁换向阀

Ross Controls W7476A4331 是一款由美国 Ross Controls 生产的高性能 双联安全气动电磁阀（Double Safety Valve）。作为工业气动安全领域的标杆产品，它专门设计用于机械压力机（Presses）、冲床等高危险性设备的离合器与制动器控制（Clutch/Brake Control）。

1. 产品详细说明

W7476A4331 采用冗余的双阀芯交叉流动（Crossflow）结构。

• 安全冗余： 阀体内部集成了两个独立的阀芯和引导系统。当收到控制信号时，两个阀芯必须同步动作；若其中任意一个阀芯因机械卡死或电磁线圈故障未能同步，阀体内部的交叉流结构会自动将残余气体快速排放到大气中，防止压力继续积聚。

• 复位机制： 内置监控与状态锁定机制。一旦发生不同步故障，阀门将锁定在安全（排气）状态，防止机械发生误动作（如冲床意外连冲），直到故障排除并进行人工或电气复位。

2. 产品参数 (Product Parameters)

3. Product Advantages (产品优势)

• 符合最高安全等级： 满足 ISO 13849-1（Cat.4 / PL e）及 OSHA、ANSI 等国际机械安全标准，为高危机械提供最高级别的保护。

• 极速排气响应： 具有极大的排气流通能力（High Exhaust Flow），在紧急停机时能瞬间释放气缸内的压力，缩短冲床刹车距离。

• 自监控设计： 无需复杂的外部电子传感器即可在内部实现机械/气动级的交叉监控，减少了对外部安全 PLC 的依赖和故障点。

• 耐用性强： 针对高频次、高冲击力的冲压环境设计，阀芯耐磨损，具备极长的机械使用寿命。

4. 注意事项 (Cautions)

1. 气源质量控制： 压缩空气必须经过良好的过滤（建议 5 微米以上）和除水处理。杂质或水分积累可能导致阀芯卡阻，进而触发安全锁定。

2. 两路线圈同步控制： 必须使用双通道安全继电器或安全 PLC 同时给阀门的两组电磁线圈施加/断开信号。两路线圈的动作时间差不得超过允许的阈值（通常为数十毫秒）。

3. 消除背压限制： 排气口（Exhaust Port）必须保持畅通，如果安装消音器，必须选用高流量、低背压的专用安全消音器，严禁堵塞排气口，否则会延长刹车响应时间。

4. 故障排查与复位： 阀门因故障锁定后，切勿强行频繁复位。应先检查两路电磁线圈的供电状况和气路压力，排除硬件故障后再按规程复位。

5. 产品应用

Ross W7476A4331 广泛应用于对人身安全和设备保护有极高要求的重型机械控制：

• 金属冲压与锻造： 机械压力机、液压机、摩擦冲床的气动离合器与制动器控制。

• 剪板机与折弯机： 刀架气动刹车与安全锁紧回路。

• 自动化冲压生产线： 机器人上下料单元中的气动安全切断回路（Safety Air Isolation）。

• 高危包装机械： 大型切纸机、模切机的安全防护气路。
