促销中

Rexroth VT3002-1-2X/48F R900020154 放大器板卡底座

¥888.00

Rexroth VT3002-1-2X/48F R900020154 放大器板卡底座
品牌:Rexroth 型号：VT3002-1-2X/48F R900020154
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： VT3002-1-2X/48F R900020154

描述

产品描述   产品功能    技术资料

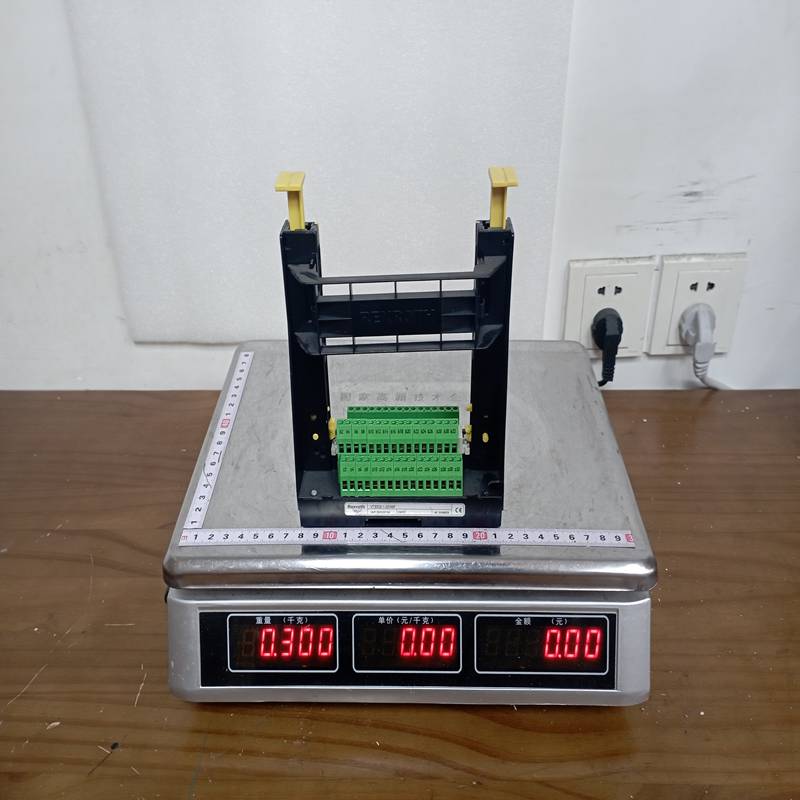

Rexroth（博士力士乐）VT3002-1-2X/48F（物料号：R900020154） 是液压控制领域中极为经典且常用的 比例放大器导轨卡式底座（Card Holder）。它并不是电子放大器本身，而是专门用于安装和连接力士乐欧式板卡（Euro-card）比例放大器的物理插座及接线底座。

1. 产品详细说明

VT3002-1-2X/48F 主要用于在控制柜中固定和连接力士乐的比例阀放大器板卡（例如 VT-VSPA、VT-2000 等系列）。

  • 接口结构： 采用符合 DIN 41612 标准的 F 型 48 针（48-pin） 母头插座。

  • 接线方式： 底座自带螺钉端子，允许现场工程师直接将电缆连接到对应的引脚上，无需复杂的焊接。

  • 安装设计： 底座自带卡扣，可以直接夹紧在标准的 DIN 导轨（Top hat rail） 上，或者通过螺钉直接固定在控制柜的安装板上。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品品牌 Rexroth (博士力士乐)
产品型号 VT3002-1-2X/48F
物料号 (MNR) R900020154
组件系列 2X 系列 (20 至 29 均适用)
插座标准 结构型式 F，符合 DIN 41612 标准
引脚/触点数 48 针 (48-pin)
接线形式 螺钉端子 (Screw connections)
适用板卡尺寸 标准欧式板卡 (100 mm x 160 mm)
安装方式 DIN 导轨安装 (35mm) 或螺钉直接安装
重量 约 0.5 kg

3. 产品优势

  • 简化接线： 将复杂的 DIN 41612 针脚转换为清晰易接的螺钉端子，大幅降低了现场布线和调试的难度。

  • 稳固锁紧： 底座配备了板卡锁紧/释放杠杆，即使在有工业震动的环境中，也能确保电子板卡与插座紧密接触，防止松动。

  • 维护极其便利： 当比例放大器板卡损坏时，无需拆卸任何接线，只需搬动锁紧杆拔出旧板卡、插入新板卡即可，实现“零线缆拆卸”维护。

  • 坚固耐用： 采用高品质的阻燃及绝缘工程塑料，导电触点经过镀金或镀银工艺处理，具备极低的接触电阻和极长的使用寿命。

4. 注意事项 (Cautions)

  1. 针脚对齐： 插入比例放大器板卡时，必须垂直水平推入，切勿生拉硬拽，防止将底座上的 48 针插针压弯或折断。

  2. 接线容量： 螺钉端子有最大的线径限制，在连接大电流电源线（如比例电磁铁驱动线）时，请勿超出端子规定的最大线径。

  3. 屏蔽与接地： 比例阀控制属于精密模拟量控制，接线时请务必将屏蔽线连接到指定的接地端子上，以防止电磁干扰导致阀体抖动。

  4. 版本兼容性： 该底座属于 2X 系列，在替换老旧的 1X 系列底座时，请务必核对端子排的物理尺寸和接线图是否发生变化。

5. 产品应用

VT3002-1-2X/48F 广泛应用于所有引入了力士乐比例液压控制（压力、流量、方向控制）的工业自动化设备中：

  • 塑料机械： 注塑机、吹塑机的比例压力与速度控制系统。

  • 冶金设备： 轧钢机、锻压机床的液压同步与伺服比例系统。

  • 机床工业： 数控机床、大型液压机的滑块控制板卡底座。

  • 一般机械： 各种液压泵站的远程比例调压控制柜。
