Rexroth VT-VSPA2-1-20VOT1 901002090 模拟量放大板

¥888.00

Rexroth VT-VSPA2-1-20VOT1 901002090 模拟量放大板
品牌:Rexroth 型号：VT-VSPA2-1-20VOT1 901002090
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： VT-VSPA2-1-20VOT1 901002090

描述

产品描述   产品功能    技术资料

Rexroth（力士乐）旗下的 VT-VSPA2-1-20/V0/T1（物料号：R901002090）是一款高性能的比例阀放大器板（Proportional Amplifier Card）。它采用欧洲卡（Eurocard）结构设计，专门用于控制带电反馈（电位置反馈）的比例方向阀、比例压力阀或比例流量阀。

1. 产品详细说明

VT-VSPA2-1-20/V0/T1 是一款模拟式电子放大器。它的核心作用是将微弱的控制信号（如 PLC 输出的电压或电流信号）进行精确的功率放大和调理，转换为能够驱动力士乐比例阀电磁铁的电流。

  • 型号解析：

    • VT-VSPA2：代表带电反馈的比例阀放大器系列。

    • -1：代表用于控制单个电磁铁（或特定双电磁铁阀，视配置而定）。

    • -20：代表组件系列号（20至29系列，安装尺寸和接口兼容）。

    • /V0：代表标准版本（未进行特殊功能定制）。

    • /T1：代表特定的技术参数分支（如特定的斜坡时间或频率优化）。

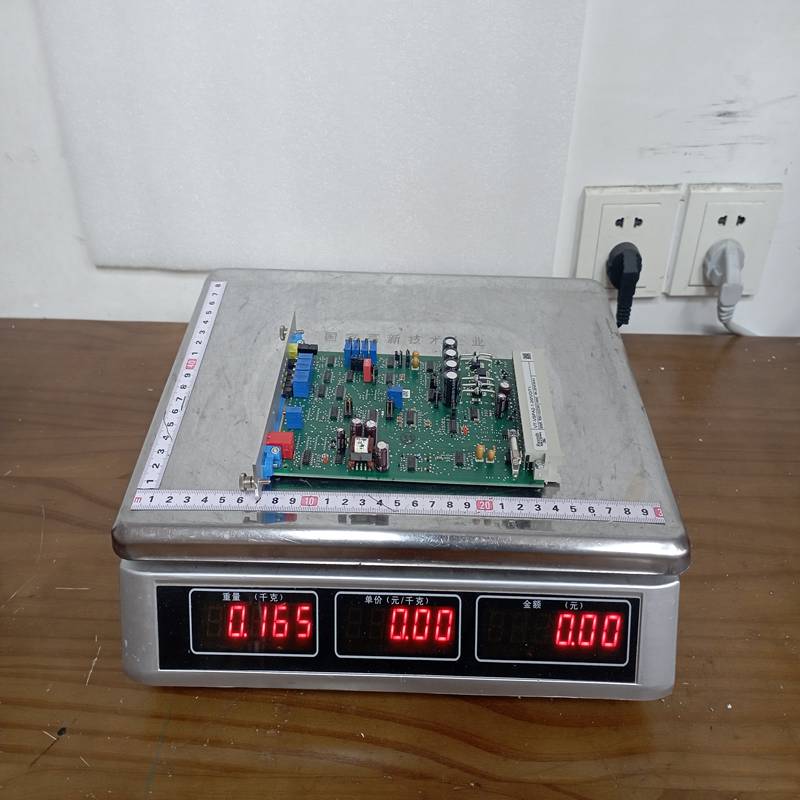

  • 物理结构： 采用标准的板卡式设计（前置面板带 LED 指示灯和电位器），需要插入到相应的板卡机架（如 VT 3002 底座）中使用。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 VT-VSPA2-1-20/V0/T1
物料号 (MNR) R901002090
工作电压 24V DC (上、下限范围：20V 至 35V DC)
输入控制信号 0 至 ±10 V 或 4 至 20 mA (可通过跳线配置)
最大输出电流 典型值 1.6 A 或 2.7 A (取决于目标阀的电磁铁规格)
阀位反馈信号 接收来自阀体位移传感器 (LVDT) 的位置信号
斜坡时间 (Ramp) 可通过面板电位器独立调节（Up / Down）
结构形式 欧洲卡格式（Eurocard），3U 高度
前置接口 测量插孔、状态 LED、电位器调节孔

3. 产品优势

  • 高精度闭环控制： 支持电位置反馈（LVDT），能够实时修正阀芯的位置偏差，极大地提高了液压系统的重复精度和响应速度。

  • 完善的调节功能： 板载集成了斜坡发生器（Ramp Generator）、零点调节（Zero Point）和最大电流限制（Gain），无需外部复杂电路即可完成系统基础调试。

  • 高稳定性： 拥有优异的抗电磁干扰（EMI）性能和温度补偿功能，确保液压阀在长时间连续工作中不会因为温升而产生漂移。

  • 故障诊断直观： 前面板配备了电源指示灯（绿色）和故障/使能指示灯，现场维护人员可以通过测量插孔直接量取输入和反馈电压，无需拆线。

4. 注意注意事项 (Cautions)

  1. 机架与接线： 本产品为裸板结构，必须安装在符合规范的机架（底座）中，严禁在通电状态下拔插板卡（不支持热插拔），否则可能烧毁板卡或阀门传感器。

  2. 屏蔽与接地： 阀体位移传感器（反馈线）和控制信号线必须使用屏蔽双绞线，且屏蔽层必须在放大器端单端接地，以防高频干扰导致阀芯异常震颤。

  3. 电源质量： 请使用稳压性能良好的工业级 24V 开关电源，输入电压如果超过 35V 会引发过压保护或损坏元件。

  4. 调试顺序： 首次上电前，务必将斜坡时间调大，并将初始增益调小。确认反馈方向正确（没有发生正反馈震荡）后，再逐步优化调整零点和满量程。

5. 产品应用

该放大器板卡广泛应用于对速度、位置和压力有极高线性度与精度要求的液压控制系统中：

  • 塑料机械： 注塑机、吹塑机的射胶和锁模压力/速度比例控制。

  • 冶金设备： 轧钢机、锻压机床的液压同步与伺服比例系统。

  • 机床工业： 大型数控机床液压刀架、工作台的精准定位。

  • 橡胶与木材加工： 硫化机、多层热压机的压力闭环保持系统。
