促销中

REXROTH VT-VRPA1-51-11 比例阀放大器

¥888.00

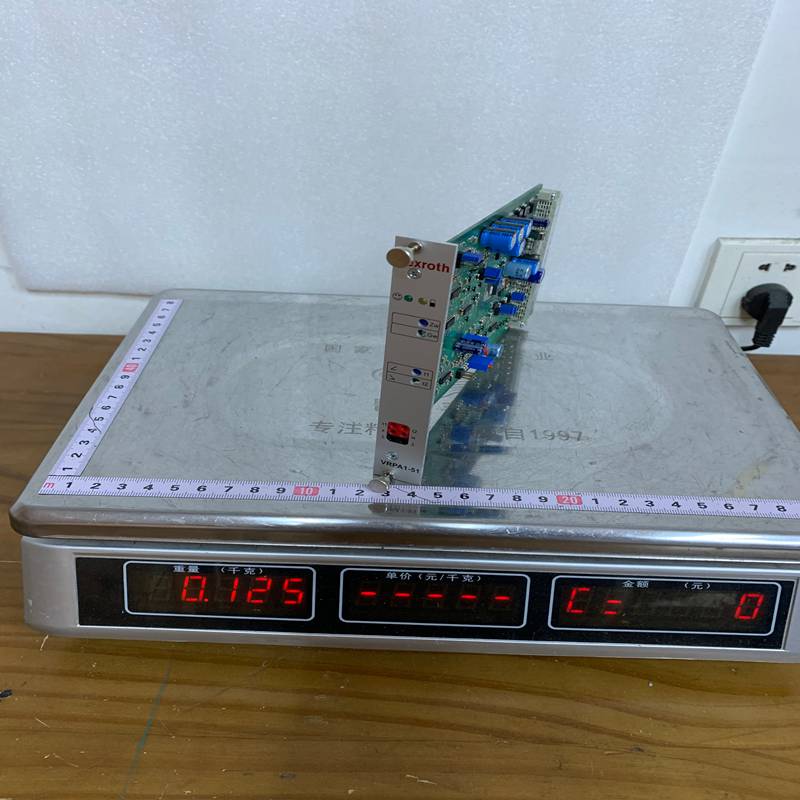

REXROTH VT-VRPA1-51-11 比例阀放大器
品牌:Rexroth 型号：VT-VRPA1-51-11
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： VT-VRPA1-51-11

描述

产品描述   产品功能    技术资料

Rexroth（力士乐）的 VT-VRPA1-51-11 是一款比例阀放大器模块，专门用于驱动不带电反馈（即开环控制）的比例压力阀或比例流量阀。它采用欧洲卡式（Eurocard）结构设计，是液压系统电子控制层的核心组件。

1. 产品详细说明

VT-VRPA1-51-11 是一款模拟式比例放大器。其核心功能是将标准的电压或电流给定信号（如 0-10V 或 4-20mA）线性转换成比例电磁铁所需的驱动电流。

  • 控制特性： 该放大器通过脉冲宽度调制（PWM）方式工作，能够有效减少电磁铁的滞后现象并降低发热。

  • 结构形式： 采用标准的 32 针（Plug-in）接线方式，适合安装在 19 英寸的机架或独立的板卡支架中。

  • 调节功能： 板卡自带电位器，允许用户手动调节零点（Zero）、增益（Gain）以及斜坡时间（Ramp time），以优化液压动作的平顺性。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 VT-VRPA1-51-1X (11 为具体设计系列)
工作电压 24V DC (范围: 20V 至 35V DC)
给定值输入 0 至 +10V (标准) 或 4 至 20mA (可选)
最大输出电流 800 mA 或 2.5 A (取决于具体阀门匹配)
斜坡时间 可调范围通常为 0.02s 至 5s (上下跳变独立调节)
颤振频率 约 160 Hz 至 200 Hz (用于减少静态摩擦)
插头类型 DIN 41612, F 型 32 针公头
外形尺寸 100 x 160 mm (标准欧洲卡尺寸)

3. 产品优势

  • 精密控制： 内置电流调节器，确保输出电流不随线圈温度变化而波动，从而保持液压压力的恒定。

  • 斜坡功能： 内置斜坡发生器，可以防止由于给定值突变导致的液压冲击，保护管道和执行机构。

  • 抗干扰能力： 具有良好的电磁兼容性（EMC），能在复杂的工业电磁环境中稳定工作。

  • 易于调试： 前面板配备测试插孔和多圈电位器，技术人员无需复杂软件即可在现场完成参数校准。

4. 注意事项 (Cautions)

  1. 负载匹配： 在通电前，必须确认放大器的输出电流范围与比例电磁铁的额定电流一致。电流过大会烧毁电磁铁，过小则阀门无法开启。

  2. 严禁空载运行： 在未连接电磁铁负载的情况下，请勿长时间开启输出，以免损坏放大器的功率输出级。

  3. 屏蔽接线： 给定值信号线必须使用屏蔽双绞线，且屏蔽层应在放大器端单点接地，以防感应噪声引起阀门抖动。

  4. 极性检查： 24V 电源输入切勿反接，尽管内部有一定保护，但反接仍可能导致保险丝熔断或硬件损伤。

5. 产品应用

VT-VRPA1-51-11 主要用于控制 Rexroth 的比例压力阀（如 DBET）和比例流量阀：

  • 塑料机械： 控制注塑机、吹塑机的射出压力和合模速度。

  • 压力机： 调节液压机的工作压力，实现柔性压制过程。

  • 冶金设备： 用于轧机或连铸机中复杂的液压执行逻辑。

  • 机床： 控制液压卡盘的夹紧力或工作台的进给流量。
