REXROTH CKK-145-NN-1 紧凑型滚珠丝杠直线模组

¥888.00

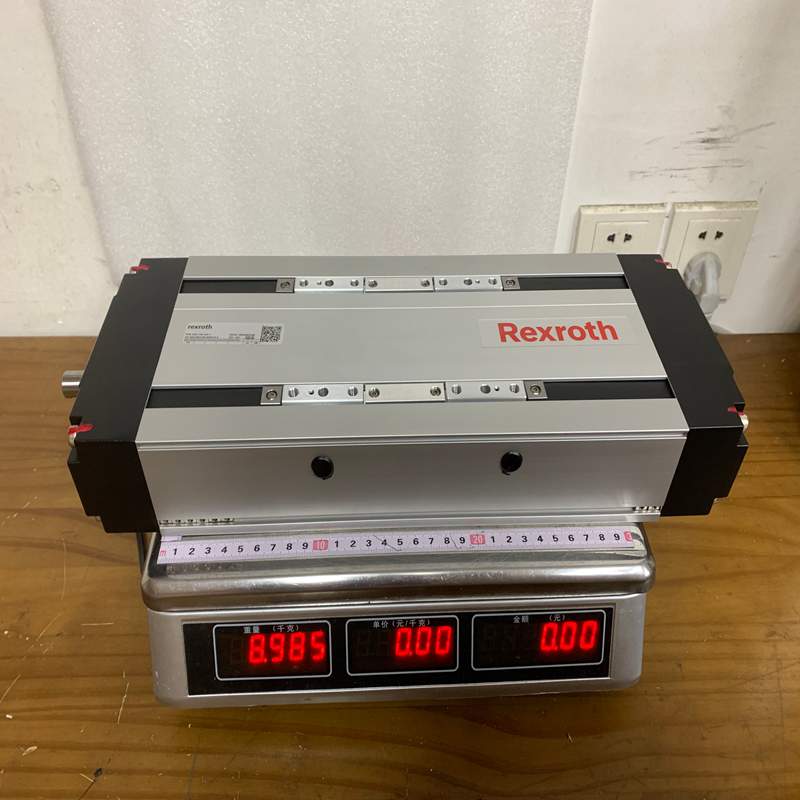

REXROTH CKK-145-NN-1 紧凑型滚珠丝杠直线模组
品牌:Rexroth 型号：CKK-145-NN-1
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： CKK-145-NN-1

描述

产品描述   产品功能    技术资料

1. 产品详细说明 (Product Overview)

Rexroth CKK-145-NN-1 是博世力士乐（Bosch Rexroth）推出的 CKK 系列紧凑型直线运动轴/机构模块（Compact Module）。

该模块将高刚性的铝合金基座、高精度的滚珠丝杠驱动系统以及双列直线导轨整合于一体，专为需要高定位精度、高负载能力和结构紧凑的自动化线性传动场景设计。

  • CKK 系列含义：采用 滚珠丝杠驱动（Ball Screw Drive） 和 双滚珠导轨（Two Ball Rail Systems） 的紧凑型直线轴。

  • 145 规格：代表模块铝合金本体底座的外径宽度约为 145 mm，属于中大型负载规格。

  • NN 代码：通常代表无特殊防护盖板或标准内部结构配置（具体密封/防护等级视选型代码扩展）。

2. 产品主要技术参数 (Technical Specifications)

(注：实际行程和电机接口参数取决于完整订货号后缀，以下为 CKK-145 基础平台的通用核心参数)

参数类别 详细规格 / 特性
驱动方式 高精度滚珠丝杠驱动（Ball Screw Drive）
导轨类型 内部集成 2 条高刚性滚珠直线导轨（Two Ball Rail Systems）
模块基座宽度 145 mm
定位精度 / 重复定位精度 高达 ±0.005 mm 至 ±0.01 mm（取决于丝杠精度等级与导程）
行程范围 (Stroke) 可根据客户需求定制（通常从几百毫米至 2000 mm 以上）
丝杠导程选项 (Lead) 常见 5 mm, 10 mm, 20 mm, 40 mm 等
最大运行速度 可达 1.5 m/s – 2.5 m/s（受限于丝杠转速临界值及行程长度）
负载能力 具备极高的额定动载荷（Dynamic Load Capacity）与抗倾覆力矩能力
适配电机类型 可匹配 Rexroth 伺服电机（如 MSM/MS2N 系列），或通过法兰适配第三方步进/伺服电机

3. 产品核心优势 (Key Advantages)

  • 结构极度紧凑，节省空间：将丝杠与双导轨高度集成在宽 145mm 的铝型材基座内，在最小的安装空间里提供极高的结构刚性。

  • 高精度与高重现性：滚珠丝杠传动消除了反向间隙，结合精密级导轨，确保微米级的重复定位精度，适合精密加工和装配。

  • 高负载与高抗扭矩能力：内部采用双导轨多滑块设计，相比单导轨模块，能承受更大的悬臂载荷（Overhung Loads）和倾覆力矩。

  • 模组化与快速安装：自自带标准安装 T 型槽与定位孔，可非常方便地组合成 X-Y、X-Y-Z 多轴笛卡尔机器人系统（Cartesian Robots）。

  • 维护周期长：内置润滑通道设计，可实现长效润滑，大幅降低后续运维成本。

4. 安装与使用注意事项 (Precautions & Guidelines)

[!WARNING]

丝杠临界转速限制

滚珠丝杠在大行程、高转速下易产生共振。使用时必须核算长行程下的丝杠临界转速（Critical Speed），避免因超速导致丝杠弯曲损坏。

  1. 安装基面的平整度：模块依靠铝合金基座定位，固定基面必须保持良好的平整度和刚性，否则易导致模块变形，增加运行阻力并缩短导轨寿命。

  2. 防尘与润滑维护：如果工作环境粉尘、金属屑或水汽较多，需确认防护等级（如是否配备带条密封 Strip cover）。需严格按照规定的保养周期使用指定油脂（如力士乐专用锂基润滑脂）进行加注。

  3. 垂直安装（Z 轴）注意事项：若作为垂直 Z 轴使用，由于滚珠丝杠无自锁功能，电机侧必须配备抱闸（制动器），以防止断电时滑块在重力作用下坠落发生安全事故。

  4. 负载与行程匹配：严禁超载或超力矩运行。加速度与最大行程需综合考量，避免在极限行程位置发生硬撞击（建议安装限位开关及机械缓冲）。

5. 典型应用场景 (Applications)

  • 自动化装配与搬运（Pick and Place）：电子、半导体及汽车零部件的快速精密搬运与插装。

  • 精密数控与加工设备：CNC 辅助轴、激光切割/打标设备、精密点胶机与涂胶设备。

  • 检测与测量系统：三维坐标测量仪、光学检测设备（AOI）的载物台驱动。

  • 锂电池与半导体制造：电池叠片、注液以及晶圆搬运设备中的高精度直线定位。
