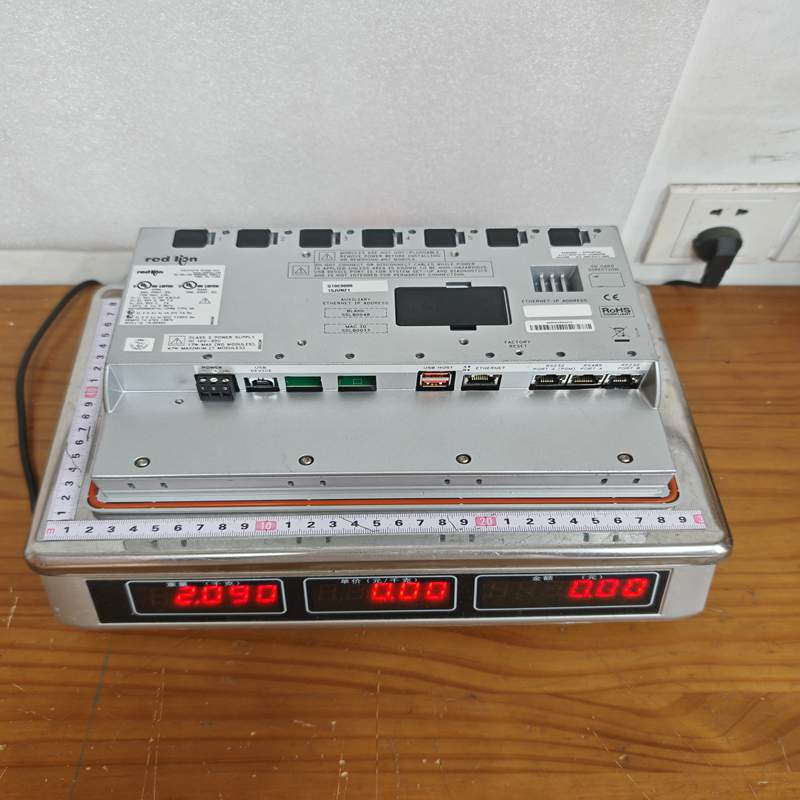

Red Lion G10C0000 10 英寸工业触摸屏

描述

产品描述   产品功能    技术资料

1. 产品概述

Red Lion G10C0000 是红狮控制（Red Lion Controls）旗舰级 Graphite® 系列 中的 10 英寸高性能触摸屏人机界面（HMI）工业终端，专为室内工业自动化与 IIoT（工业物联网）应用场景设计。

产品详细说明

G10C0000 结合了高坚固性的全金属外壳与强大的协议转换能力。其核心特色在于独特的模块化可扩展架构：面板背面提供多达 7 个扩展插槽，允许用户根据现场需求直接插接专用 PID 控制模块、数字/模拟量 I/O 模块或高级通讯扩展卡。

该设备搭载 Red Lion 免费的 Crimson® 3.0 / 3.1 组态软件，具备强大的多协议转换能力，可作为工业网络中的集中数据枢纽。

产品核心参数

参数项	技术指标
显示尺寸/类型	10 英寸彩色 TFT 液晶屏（触摸屏，室内型）
分辨率与亮度	640 x 480 像素 (VGA)，亮度约 450 cd/m²
供电电压与功耗	10 ~ 30 VDC（标称 24 VDC），典型功耗 19 W
扩展插槽	7 个模块插槽（支持 I/O、PID、通讯等模块扩展）
以太网接口	1 个 10/100 Base-TX RJ45 端口
串行通讯接口	3 个隔离串口（2 个 RS-232，1 个 RS-422/485）
USB 端口	1 个 USB Type-B（编程），2 个 USB Host（接外设/存储）
外壳材质/防护等级	压铸铝外壳，前面板 NEMA 4X / IP66 防水防尘防护
工作温度范围	-20°C 至 +60°C
认证标准	UL/cUL Listed, CE 认证

产品突出优势

• 强大的协议转换引擎： 支持超过 300 种工业协议，可同时实现多达 20 种不同协议的实时转换与数据路由，轻松打破不同品牌 PLC 和控制设备之间的“信息孤岛”。

• 模块化一站式控制： 通过背部的 7 个扩展插槽，无需额外占用 PLC 空间即可直接构建现场控制系统（如温度 PID 调节、数据采集卡等）。

• 云端与 IIoT 轻松集成： 内置 MQTT 连接器、OPC UA 客户端与历史数据传输功能，支持即插即用将现场数据直连 AWS、Azure、Sparkplug 等主流云平台。

• 高可靠与耐用设计： 压铸铝外壳配合广温（-20~60°C）运行能力，在剧烈震动或恶劣工业环境中依然稳健。

• 免费高效的开发环境： 使用免费的 Crimson 软件即可完成拖拽式界面编程、数据日志记录及远程 Web/FTP 服务器配置，大大缩减工程开发周期。

使用注意事项

• 环境光适应（室内版）： G10C0000 属于室内型（Indoor Model）显示屏，请勿安装于强阳光直射的户外环境中。（若需户外强光下使用，应选择红狮的高亮户外系列，如 G10S 系列）。

• 电源极性与接地： 设备使用直流 DC 10-30V 供电，安装时请核对电源极性，并确保金属外壳完成良好接地，以提升抗电磁干扰（EMC）性能。

• 模块插拔安全： 在将 I/O 或通讯卡插入后部插槽前，必须先切断主设备电源，切勿带电热插拔模块，避免损坏控制组件。

• 防护等级维护： 只有在按规范将前面板正确紧固并使用原厂密封垫贴合机柜时，才能达到 NEMA 4X / IP66 防护等级。

典型应用场景

• 工业多设备协议集中网关： 混合使用了西门子、罗克韦尔（AB）、欧姆龙、施耐德等多种品牌 PLC 的大型自动化产线。

• 工厂能源管理与边缘数据采集： 结合以太网与串口采集现场电表、流量计数据，并通过内置 MQTT 协议将数据上报至云端 MES/ERP 系统。

• 小型自动化设备与机械控制： 在包装机、注塑机或水处理设备中，搭配背部 PID 和模拟量扩展模块，将人机界面与独立控制单元一体化。

• 远程监控与集中调度： 利用内置 Web Server 功能，使用户能够通过手机、平板或 PC 浏览器进行现场画面的远程监控与维护。
