1. 产品详细说明

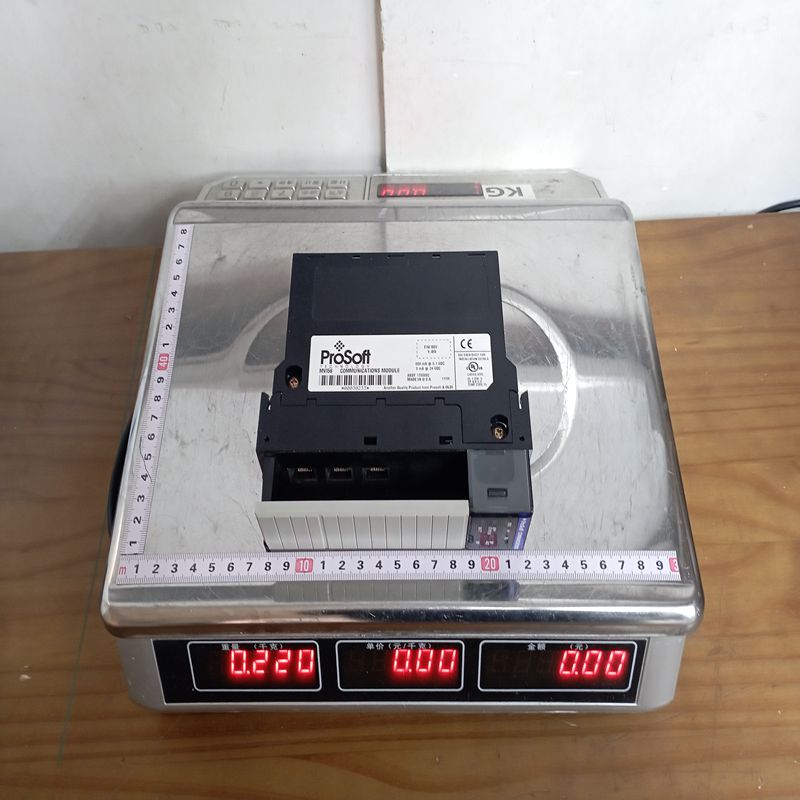

MVI56-ADM 模块相当于在 ControlLogix 系统中嵌入了一台运行 DOS 兼容操作系统的微处理器。
-
核心功能：主要用于开发自定义串行通信协议。当标准通讯模块（如 Modbus、ASCII）无法满足特定第三方设备的特殊协议时，开发者可以使用 C 语言通过 ADM 模块直接控制串口通信。
-
独立运行：模块拥有自己的处理器和内存，能够独立于 PLC CPU 执行逻辑，减少了 PLC 主处理器的负担。
-
背板通信：作为 I/O 模块安装在 1756 机架中，通过梯形图逻辑（Ladder Logic）或结构化文本与 ControlLogix 处理器交换数据。
2. 产品参数 (Specifications)
| 参数类别 | 详细规格 |
| 模块类型 | 单槽 ControlLogix 背板兼容模块 |
| 处理器 | 基于 x86 的嵌入式处理器 |
| 内存 (RAM) | 640 KB (程序与数据空间) |
| 闪存 (Flash) | 896 KB (程序存储) |
| 通信端口 | 3个串口：1个调试口 (CFG)，2个应用口 (PRT1, PRT2) |
| 串口协议 | 支持 RS-232, RS-422, RS-485 (硬件跳线配置) |
| 波特率 | 110 至 115,200 bps |
| 背板电流负载 | 800 mA @ 5 Vdc; 3 mA @ 24 Vdc |
| 工作温度 | 0°C 至 60°C (32°F 至 140°F) |
| 抗震/振动 | 30g 运行冲击 / 5g (10-150Hz) 振动 |
3. 产品优势
-
高度灵活性：支持标准 C 语言开发，几乎可以实现任何专有或旧有的串行协议。
-
知识产权保护：开发者可以将核心算法编写在 C 程序中并下载到模块内，PLC 层级无法直接看到源代码，有效保护了专有技术。
-
卸载 CPU 负载：复杂的数学运算、字符解析（如字符串拆分）和数据转换可以在 ADM 模块中完成，提升 PLC 系统的整体实时性能。
-
隔离性：两个应用端口均提供电气隔离，有效防止现场电气干扰损坏控制系统。
4. 注意事项 (Cautions)
-
开发门槛：使用此模块需要具备 C 语言编程基础和相应的编译工具（如 Digital Mars C++ 或 Borland C++）。
-
禁止热插拔：该模块不支持热插拔。在插入或拔出模块前，必须关闭机架电源，否则可能损坏模块或底板。
-
电池维护：模块内置可充电锂电池，用于保存实时时钟和 CMOS 设置。新模块需通电约 20 小时方可充满。
-
软件生命周期：MVI56-ADM 属于经典系列产品，现已有更先进的 MVI56E 系列可选，建议在新项目中确认备件供应情况。
5. 产品应用场景
-
条码/RFID 集成：连接各种复杂的条码扫描枪或 RFID 阅读器，处理自定义的数据帧。
-
旧系统迁移：将原来运行在 ProSoft MVI46-ADM 或 1747-BAS (SLC 500) 上的旧程序移植到 ControlLogix 平台。
-
特殊仪表连接：与称重仪表、流量计、打印机或其他仅支持非标 ASCII 协议的工业设备通信。
-
复杂数学建模：在 PLC 环境中难以实现的高阶数学模拟或控制算法。
