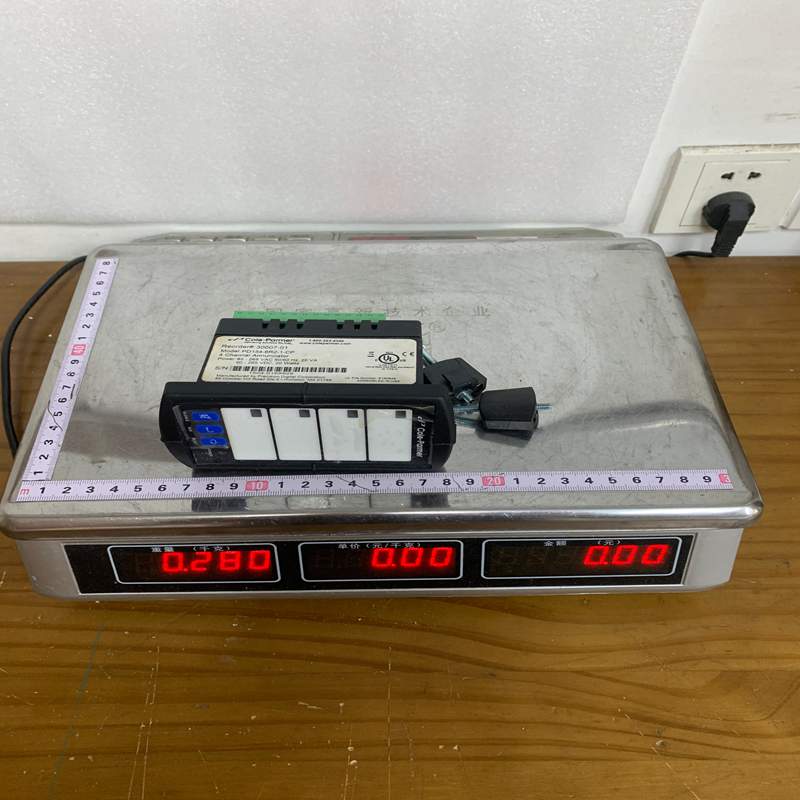

Precision PD154-6R2-1-CP 4 点报警指示器

1. 产品详细说明 (Product Overview)

Precision Digital PD154-6R2-1-CP 属于美国 Precision Digital（PDC）品牌经典的 Vigilante / Trident / ProVu 系列工业数字面板表及过程控制器产品线。

该型号专为过程工业中的信号监测与控制设计，能够接收标准的过程模拟信号（如 4–20 mA、0–10 V 等），并将其转换为高精度的工程单位数值实时显示。内置集成的继电器报警输出与传感器激励电源，可在不依赖 PLC 的情况下直接进行限位报警、泵控制或现场连锁保护。

2. 型号编码含义与详细参数 (Technical Specifications)

型号后缀解析：

• PD154：表计主系列（过程模拟信号输入面板表，1/8 DIN 标准尺寸）。

• -6R2：继电器配置（通常代表配备 2路 Relay 继电器 输出，用于高/低限报警或控制）。

• -1：供电电源规格（代表交流/直流供电，如 85-265 VAC 宽电压供电）。

• -CP：选装功能后缀（如带涂层防腐保护 Coating/Protection、面板特定防护等级或自定义量程设定）。

核心参数规格：

3. 产品核心优势 (Key Advantages)

• 高亮清晰显示：高对比度 LED 字符，在光线较暗的厂房或户外仪表箱内均清晰可见。

• 自带配电输出：内置 24VDC 变送器电源，无需现场额外配备 24V 开关电源，简化回路接线。

• 现场独立控制能力：双继电器支持高报警、低报警、迟滞（Hysteresis）控制或泵切换功能，实现脱机自主安全保护。

• 强抗干扰与高可靠性：输入、电源与控制输出端全面隔离，耐受工业现场的强电磁干扰和电压浪涌。

• 耐用性设计：NEMA 4X 前面板结合防腐处理（-CP 选项），可适应具有腐蚀性气体、湿气或粉尘的恶劣工况。

4. 安装与使用注意事项 (Precautions & Guidelines)

1. 接线前确认信号与电源：

   • 在接入 4–20 mA 电流信号时，请正确选择内部跳线或软件菜单中的输入模式（电压/电流）。

   • 接线前请确认供电类型，严禁将高压 AC 误接到 DC 信号输入端。

2. 接地与屏蔽处理：

   • 模拟信号线推荐使用屏蔽双绞线，屏蔽层需在控制柜端单点接地，防止引入地环路干扰。

3. 继电器负载保护：

   • 若继电器直接驱动大感性负载（如电磁阀、接触器），必须在负载两端并联浪涌吸收器（RC 阻容吸收或续流二极管），以保护面板表内部触点不被电弧烧蚀。

4. 开孔与密封安装：

   • 面板安装时须紧固配套的安装夹，并确保前面板垫圈压紧，以达到 IP65/NEMA 4X 防水防尘标准。

5. 典型应用场景 (Applications)

• 液位监测与控制：接收超声波/雷达液位计的 4–20mA 信号，显示储罐液位，并通过继电器实现高液位报警与自动抽水泵启停控制。

• 压力与温度二次显示：在现场仪表柜上显示压力变送器或温度变送器的实测数据，提供就地直观读数。

• 流量与过程控制：用于管道流量计信号二次显示，设置流量过低/过高限位保护。

• 工厂自动化配电柜：作为工业控制柜（MCC）上的通用工业过程测量与报警仪表。
