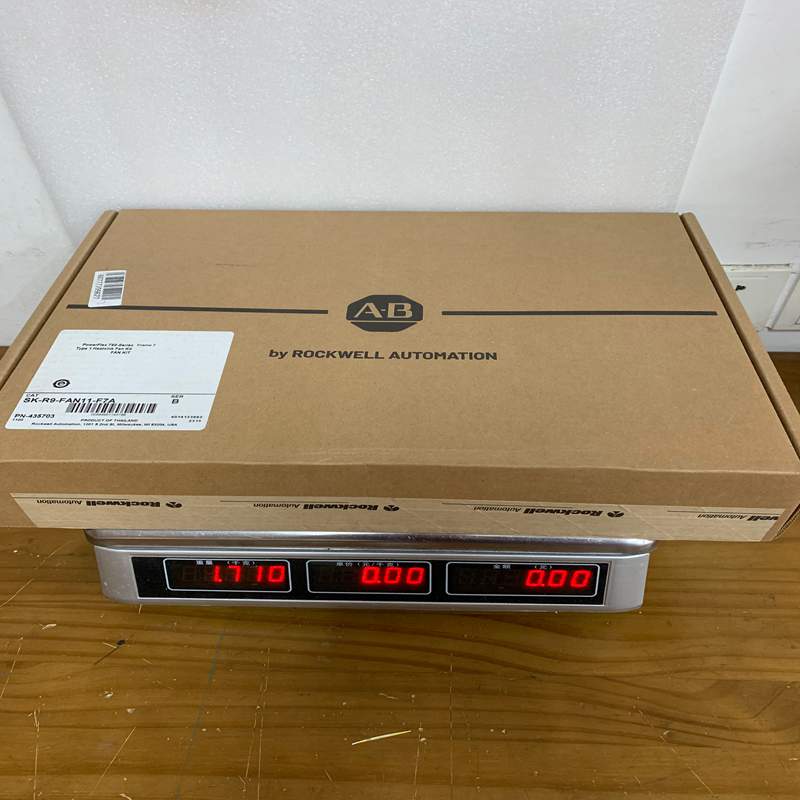

PowerFlex SK-R9-FAN11-F7A 变频器散热风扇套件

Allen-Bradley (罗克韦尔自动化) SK-R9-FAN11-F7A 是专门用于 PowerFlex 700 系列变频器（Frame 7 框架） 的原厂更换型散热风扇服务套件（Heatsink Fan Service Kit）。

散热系统是高功率变频器稳定运行的核心保障，该套件用于替换因长期运行老化、磨损或损坏的散热风扇，以防止变频器因过热触发跳闸。

1. 产品详细说明

SK-R9-FAN11-F7A 属于罗克韦尔原厂的服务备件（Spare Kit），包含主要散热风扇组件、固定支架以及预装的标准化快速连接插头。

• 结构设计： 针对 PowerFlex 700 框架 7（Frame 7）大功率变频器的风道结构量身定制，风扇紧贴散热器安装，能够形成高效的强迫风冷回路。

• 原厂适配： 包含所需的安装硬件与接线端子，无需进行额外的焊接或改线，实现“即插即用”式的原位替换。

2. 产品参数 (Product Parameters)

3. 产品优势

• 100% 原厂兼容： 物理尺寸与电气接口与变频器出厂配置完全一致，避免第三方风扇风量不足或接口不匹配的问题。

• 高风量与高静压： 专为大功率 IGBT 功率模块的散热需求设计，能在高负荷下迅速带走散热器积聚的热量。

• 降低停机风险： 工业级滚珠轴承设计具备长寿命和低噪音特性，显著降低由于散热故障导致的意外停机（F008/F038 OverTemp 故障）。

• 维护快捷： 模块化组件设计简化了更换流程，极大缩短了现场维护和修缮的时间。

4. 注意事项 (Cautions)

1. 断电与放电等待： 在更换风扇前，必须切断变频器的总输入电源，并等待至少 5~10 分钟，直到主回路直流母线电容器（DC Bus Capacitors）完全放电，使用万用表确认母线电压低于 50V DC 后方可开柜施工。

2. 风向确认： 安装时请务必确认风扇的吹风方向（通常为从变频器底部向顶部抽风/吹风），切勿装反，否则会导致热量堆积在柜内。

3. 风道与散热片清理： 更换新风扇的同时，建议使用干燥的压缩空气清理 PowerFlex 700 散热片上的积尘与油污，以恢复最佳的换热效率。

4. 端子扣紧： 插入风扇电源接口时，务必确认卡扣锁紧到位。接线松动可能引发弧光或导致风扇停转报警。

5. 产品应用

SK-R9-FAN11-F7A 主要应用于使用 PowerFlex 700 Frame 7 变频器的大功率工业场景：

• 重工业驱动系统： 钢铁厂轧机、矿山提升机、大型皮带输送机。

• 水处理与公用工程： 高压大流量给水泵、大型污水处理搅拌泵。

• 石化与暖通： 炼油厂离心式压缩机、大型工业引风机与冷却塔风机。

• 设备预防性维护（PM）： 在变频器运行满 3-5 年或风扇出现异响/转速下降时，进行预防性例行更换。
