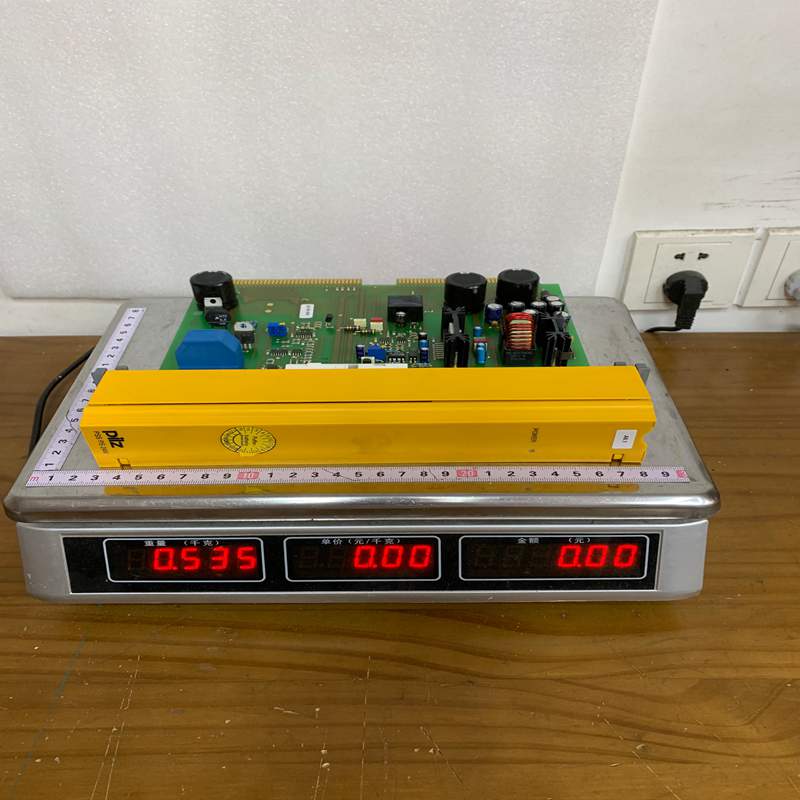

PILZ PSS1 PS24 安全 PLC 电源模块

¥888.00

PILZ PSS1 PS24 安全 PLC 电源模块
品牌:PILZ 型号：PSS1 PS24
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： PSS1 PS24

描述

产品描述   产品功能    技术资料

PILZ（皮尔磁）PSS1 PS 24（常见订货号如 302051）是皮尔磁应用于 PSS 3100 / PSS 3000 系列可编程安全自动化系统 中的核心安全电源模块（Power Supply Module）。

一、 产品详细说明

PSS1 PS 24 模块专为安装在 PSS 3100 机架（Module Rack）的第一槽位而设计。它的主要功能是将外部输入的 24V DC 直流电源转换为系统内部工作所需的内部逻辑电压，并为存储程序及实时时钟提供供电与后备支持。

  • 内部电压生成：产生系统背板及内部各功能模块所需的工作电压（如 5V DC 逻辑电源和 12V DC 编程电源）。

  • 内置电池后备机制：模块正面内置可更换的锂电池，用于在系统断电时对 PSS 安全控制器的标准内存（RAM/非易失存储区）和实时时钟（Real-Time Clock）进行数据保持。

  • 集成诊断与开关：面板集成了电源开关和状态指示 LED，便于安装和维护。

二、 产品核心参数

  1. 输入电气参数：

    • 额定输入电压：24 V DC（允许范围：20.4 V ~ 28.8 V DC，即 -15% / +20%）

    • 最大功耗：约 50 W

    • 启动浪涌电流（Inrush Current）：最大 16 A

  2. 输出电气参数：

    • 内部逻辑输出：5.0 V DC，最大恒定负载电流 5 A（海拔 1500m 以下）

    • 辅助/编程输出：12 V DC / 0.25 A（具短路保护与限流功能）

    • 降额使用（Derating）：海拔超过 1500 m 时，每升高 1 m 降低 1 mA，4000 m 时最大输出为 2.5 A

  3. 后备电池：

    • 推荐规格：3.0 V 锂电池，AA 尺寸（也可兼容 3.6 V 锂电池），容量 $> 2.0\text{ Ah}$

    • 电池寿命：通常约 2 年（由 CPU 监控电压，当低于 2.5 V 时触发报警）

  4. 机械与环境参数：

    • 防护等级：IP20（安装在机架上时）

    • 工作温度：0 °C ~ +60 °C

    • 储存温度：-25 °C ~ +70 °C

    • 工作湿度：最高 95% RH（无凝露）

    • 尺寸与重量：约 265 × 41 × 218 mm，重量约 570 g

三、 产品优势

  1. 高可靠性与针对性设计：专为符合 EN 954-1、DIN V 19250 等高安全等级要求的工业 PLC 平台量身打造，能为安全逻辑控制器提供稳定平稳的微处理电压。

  2. 完整的过载与短路保护：内部集成监控电路，辅助输出端自带限流和短路保护，有效保护内部机架总线及核心 CPU 模块。

  3. 便捷的维护与插拔连接：前端带有物理 Power 开关和 3 针可插拔螺钉端子，极大方便了现场接线、安装与维护。

  4. 智能后备数据保护：模块集成可直接从正面更换的后备电池，且结合 CPU 的电池监测机制，防止因断电导致程序或历史诊断数据丢失。

四、 注意事项

  1. 防静电（ESD）保护：在接触或更换电源模块前，操作人员必须进行静电释放（如佩戴防静电手环或触摸接地导电面）。

  2. 严禁带电插拔卡件：在机架上插拔或更换任何其他 I/O 模块或 CPU 前，必须先将 PSS1 PS 24 上的电源开关切至 OFF 状态。

  3. 安全电气隔离：外部 24V DC 供给电源必须具备安全电气隔离（PELV / SELV 规范），并符合 DIN VDE 0551 / EN 60742 标准，以防发生触电风险。

  4. 开关重启间隔：若需要关闭电源并重新开启，关闭后必须等待至少 5 秒钟才能再次拨至 ON，以便内部电容充分放电和复位。

  5. 更换电池的步骤：电池电压过低（CPU 提示错误码如 S-04）时应及时更换。更换电池前必须先切断电源，在短时间内更换不会丢失 RAM 内部数据（内部电容可作短暂支撑）。

五、 产品应用

PILZ PSS1 PS 24 是 PILZ PSS 3100 安全可编程控制系统的关键供电与管理部件，广泛应用于对故障安全（Failsafe）有严苛要求的工业自动化场景：

  • 冲压与锻造设备：用于压力机、剪板机等高风险机械的安全回路控制。

  • 机器人工作站与自动化生产线：集中管理安全门锁、急停按钮（E-Stop）、安全光幕（Safety Light Curtains）等信号。

  • 物料输送与仓储系统：大型堆垛机、自动化输送带的安全区域分区控制。

  • 汽车制造与重型装备：焊装车间、装配线等高安全性要求控制系统的内部稳压与安全断电保障。
