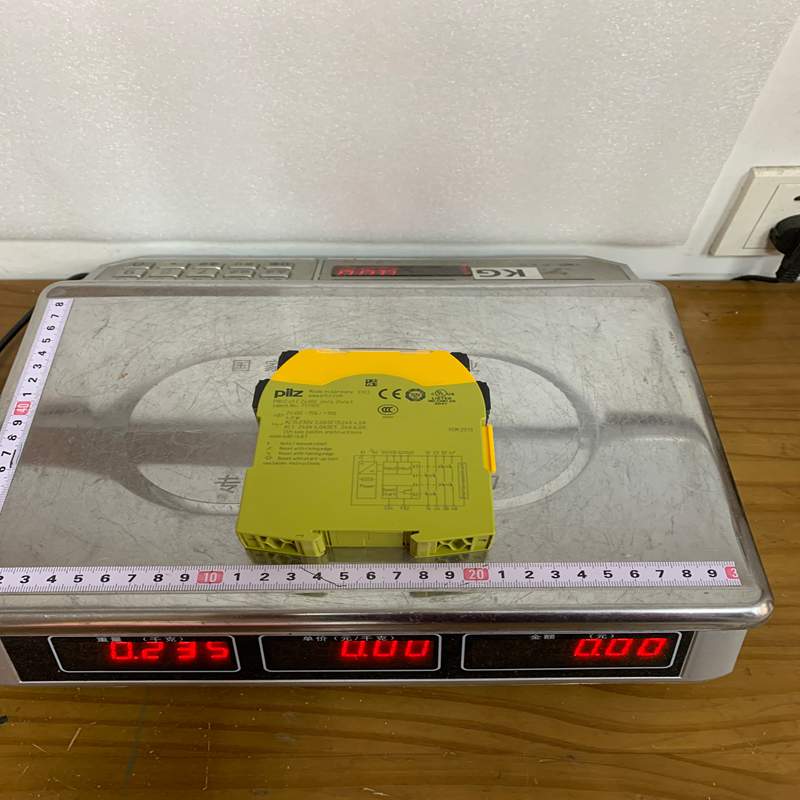

Pilz PNOZ S5 延时型安全继电器

¥888.00

Pilz PNOZ S5 延时型安全继电器
品牌:PILZ 型号：PNOZ S5
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： PNOZ S5

描述

产品描述   产品功能    技术资料

Pilz（皮尔磁）PNOZ s5 是一款隶属于 PNOZsigma 系列的高性能、紧凑型 可调延时安全继电器（Safety Relay with Delay Electronic）。作为工业安全领域的标杆产品，它专门用于监测安全光幕、E-STOP（紧急停止按钮）、安全门开关等信号，并提供安全、可靠的延时断开输出，常用于需要设备减速后再切断电源的危险机械保护中。

1. 产品详细说明

PNOZ s5 是一款电子式安全继电器，结合了传统安全回路的硬触点可靠性与现代微处理器的灵活性。

  • 延时断开功能： 这是 PNOZ s5 的核心特征。它不仅拥有瞬时安全触点，还配备了可调延时安全触点。用户可以通过面板上的旋钮，精确设定延时时间（例如 $0.04\text{ s}$ 至 $300\text{ s}$ 不等，具体取决于子型号），实现“安全停止类别 1（Controlled Stop）”。

  • 结构设计： 宽度仅为 22.5 mm，采用皮尔磁经典的黄色外壳，支持标准 DIN 导轨安装。

  • 操作与显示： 前面板拥有清晰的 LED 指示灯，用于显示电源（Power）、输入信号（In1/In2）、通道状态（Out）以及启动回路（Start）的状态，非常便于维护诊断。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 PNOZ s5 (例如 750105 / 751105 等)
生产品牌 Pilz (皮尔磁)
供电电压 24V DC 或 48…240V AC/DC (取决于具体订货号)
瞬时安全触点 2 个常开触点 (2 NO)
延时安全触点 2 个延时常开触点 (2 NO, Delay)
延时时间范围 可调，常见范围如 0.04…3 s, 0.1…30 s, 1…300 s 等
安全等级 最高可达 PL e (EN ISO 13849-1) / SIL CL 3 (IEC 62061)
输出触点容量 AC-15: 230V / 5A; DC-13: 24V / 5A
外壳外形尺寸 98 mm x 22.5 mm x 120 mm (高 x 宽 x 深)
接线方式 螺钉端子或弹簧压接端子 (可选)

3. 产品优势

  • 精确的延时控制： 通过硬件旋钮即可设定延时，无需连接电脑编程，非常直观且抗干扰能力强。

  • 节省空间： 22.5 mm 的宽度在同时提供瞬时和延时触点的同类安全继电器中极其紧凑，优化了控制柜空间。

  • 高安全等级： 即使带有延时功能，在正确接线和双通道监测下，依然能达到工业界最高级别的安全标准（PL e / SIL 3）。

  • 兼容性强： 支持单通道或双通道输入，能自动识别触点间的短路故障（Cross-circuit monitoring）。

  • 快速插拔端子： 模块化接线端子设计，在设备维护或更换时无需拆线，直接拔下端子块即可更换本体。

4. 注意事项 (Cautions)

  1. 延时设定锁定： 在调整面板旋钮设置好所需的延时时间后，通常需要合上前面的透明保护盖，甚至加装铅封，防止现场操作人员误触或随意更改延时时间，从而引发安全事故。

  2. 启动模式选择： PNOZ s5 支持“自动启动（Automatic Start）”和“受监控的单次启动（Monitored Start）”。对于紧急停止和安全门应用，为了防止复位时机器自动重启，强烈建议配置为受监控的手动复位模式。

  3. 反馈回路监测 (Feedback Loop)： 如果延时触点用于驱动外部的大功率接触器（KM1/KM2），必须将这些接触器的常闭辅助触点串联接入 PNOZ s5 的反馈回路中（通常是 Y1-Y2 端子），以监测接触器是否发生触点熔焊。

  4. 复位前的延时： 如果在延时周期未结束时再次触发输入，继电器会重新评估安全状态，请确保机器逻辑完全符合工艺的安全风险评估。

5. 产品应用

PNOZ s5 的延时特性使其完美适用于那些由于惯性无法立即停止的机械设备：

  • 大型重工业机械： 如大型飞轮冲床、工业搅拌机、切纸机。当按下急停时，PLC 先发出刹车指令，PNOZ s5 延时数秒待机械完全静止后，再切断主电机电源。

  • 安全锁死安全门回路： 与带电磁锁的安全门开关配合。按下开门请求后，PNOZ s5 延时切断危险源，并输出信号允许机械锁解锁，防止工人在机器未停稳前把手伸入。

  • 机器人工作站： 在机器人收到停止信号减速过渡期间，延迟切断伺服驱动器的安全扭矩（STO）或主电源，避免急刹车造成机械损伤。
