促销中

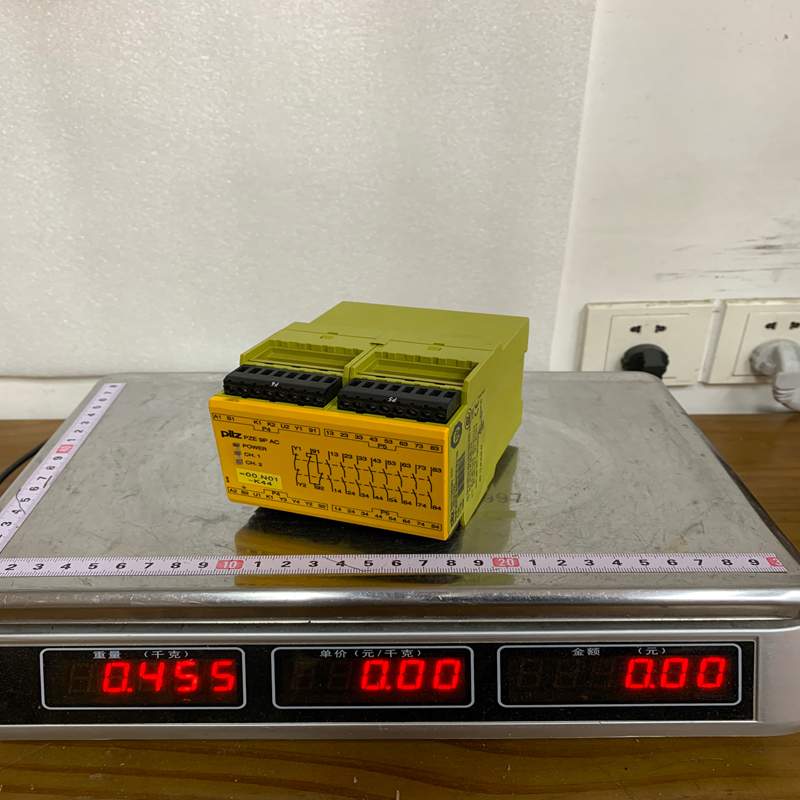

Pilz 777148 安全继电器

¥888.00

Pilz 777148 安全继电器
品牌:PILZ 型号：777148
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 777148

描述

产品描述   产品功能    技术资料

Pilz（皮尔磁）777148 是一款隶属于 PNOZ X 系列的经典工业级安全继电器（Safety Relay）。它是工业安全控制领域的行业标准组件之一，专门用于监控紧急停止按钮、安全门开关等安全物理输入。

1. 产品详细说明

Pilz 777148 内部采用双通道双重化冗余结构（符合高安全等级要求），主要用于监控电气回路的断开与闭合状态。

当急停按钮被按下或安全门被打开时，777148 会在毫秒级时间内强制断开内部的安全输出触点，切断下游接触器或变频器的控制电源，从而使危险机器立即停止运行。它具备自动复位、手动复位、以及监视复位等多种启动模式。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 777148 (PNOZ X2.8P 24-240VAC/DC)
工作电源电压 24…240V AC/DC (宽电压输入)
安全触点数量 3 个常开 (NO) 安全输出触点
辅助触点数量 1 个常闭 (NC) 辅助/反馈触点
安全等级 可达到 PL e (符合 ISO 13849-1) / SIL 3 (IEC 62061)
接线端子类型 螺钉式可插拔端子 (Plug-in terminals)
输出触点容量 AC-15: 5A @ 230V AC / DC-13: 4A @ 24V DC
外壳防护等级 外壳 IP40，端子部分 IP20 (DIN 导轨安装)
结构宽度 22.5 mm (紧凑型设计)

3. 产品优势

  • 超宽的工作电压： 777148 支持 24V 至 240V AC/DC 的极宽输入范围。这意味着无论是直流控制系统还是交流供电回路，同一款备件均可通用，大幅减少了企业的备件库存种类。

  • 高安全可靠性： 硬件内置故障自诊断和交叉回路监控功能。一旦发现输入导线之间发生短路（短接），系统会立即锁定并切断输出，杜绝安全盲区。

  • 可插拔端子： 带有 “P” (Pluggable) 标志。在更换维护时，无需拆卸一根单线，直接将整个端子排拔下，插入新模块即可，降低了错接线的风险。

  • 紧凑且标准： 22.5mm 的宽度设计，在控制柜中占用空间极小。

4. 注意事项 (Cautions)

  1. 反馈回路引入： 为达到最高的安全等级（如 PL e），必须将下游控制主回路的交流接触器（或主继电器）的常闭辅助触点串联接入 777148 的复位/反馈回路中（通常是 Y1-Y2 端子），以此监控外部接触器是否发生触点粘连。

  2. 严禁直接作为动力开关： 该继电器的内部触点额定电流一般为 4A-5A。绝对禁止直接用它来驱动大功率电动机或加热器，必须通过它来控制中间接触器（Contactor）。

  3. 单/双通道选择： 虽然模块支持单通道接线，但为了防止单线接地故障导致安全失效，强烈建议使用双通道接线方式连接急停按钮。

  4. 极性与绝缘： 在接入直流 24V 电源时，请注意极性；接线前应确保柜内断电，防止误触内部高压部分。

5. 产品应用

Pilz 777148 广泛应用于各类需要保障人身与设备安全的机械控制系统中：

  • 机床与加工中心： 用于监控防护门限位开关以及现场的紧急停止按钮。

  • 包装与印刷机械： 在高速运转的切刀、传送带区域部署光幕或安全开关，由 777148 进行逻辑切断。

  • 机器人工作站： 与工业机器人的安全 I/O 接口对接，当人员进入安全区域（如踩下安全地毯或拉开安全围栏）时，实现安全停机。

  • 输送线与物流仓储： 沿大型输送线布置的多点急停拉绳开关的集中监控。
