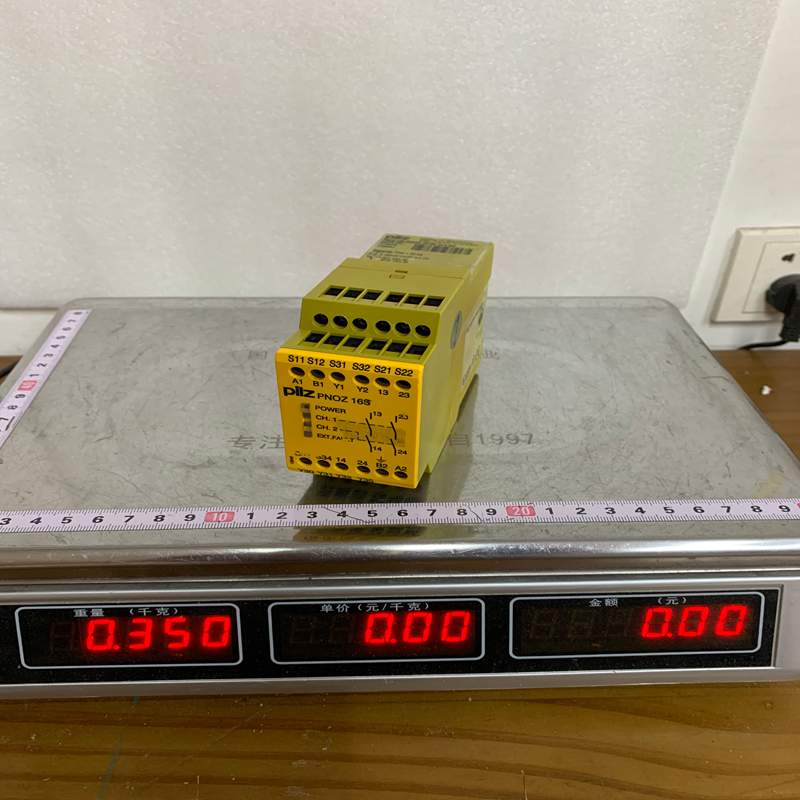

Pilz 774076 安全继电器

¥888.00

Pilz 774076 安全继电器
品牌:PILZ 型号：774076
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 774076

描述

产品描述   产品功能    技术资料

Pilz 774076 是皮尔磁（Pilz）非常经典的 PNOZ X 系列安全继电器，具体型号为 PNOZ 16S 230VAC 24VDC 2n/o 2so。它是一款独立式（Standalone）安全控制模块，专门用于工业现场的安全设备监控与紧急停止回路。

特别的是，除急停和安全门之外，该型号还内置了针对压敏地毯（Pressure-Sensitive Mat）和安全触边（Safety Edge）的短路检测逻辑。

1. 产品详细说明

PNOZ 16S (774076) 用于监控自动化生产线上的各类安全保护装置。

  • 工作原理： 当连接的安全设备（如急停按钮、安全地毯）处于正常状态时，继电器允许主电路合闸；一旦检测到安全设备断开、触边受压或线路发生交叉短路，模块会迅速切断安全输出，使机械设备进入安全状态（Stop Category 0）。

  • 信号输出结构： 拥有 2 个无源安全常开触点（2 N/O），以及 2 个半导体辅助状态输出（2 SO），兼顾了主回路的高电流切断与 PLC 系统的状态监控。

  • 兼容多供电模式： 模块同时支持 230V AC 交流供电和 24V DC 直流供电，适应不同的控制柜电源环境。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品订货号 (Order No.) 774076
产品型号 (Type) PNOZ 16S 230VAC 24VDC 2n/o 2so
供电电压 ($U_B$) 230V AC (195.5…253V AC) 或 24V DC (20.4…26.4V DC)
安全输出触点 2 个安全常开触点 (2 N/O，瞬时触点)
辅助/状态输出 2 个 PNP 半导体输出 (2 SO, 24V DC/20mA)
最大触点负载 (AC15/DC13) 5A / 230V AC (AC15) ; 6A / 24V DC (DC13)
最大阻性电流 ($I_{th}$) 8A (24V DC / 240V AC)
安全等级 可达 SIL 3 / PL e / Category 4 (取决于外部接线)
通道模式 支持单通道 (1-Channel) 或双通道 (2-Channel) 接线
复位方式 支持自动复位 (Automatic Start) 或手动复位 (Manual Start)
接线与外形尺寸 固定式螺钉端子；外形宽度 45 mm (高 87mm x 深 121mm)
工作温度/防护等级 -10°C 至 +55°C；外壳 IP40，端子 IP20

3. 产品优势

  • 专用安全地毯/触边评估逻辑： 相比普通急停继电器，16S 特别优化了对电阻式/短路式安全地毯（Resistance ~80Ω）的监测逻辑，触发和响应极快。

  • 内置触点间交叉短路检测 (Shorts Across Contacts)： 在双通道模式下能实时检测通道与通道之间的短路，防止由于线缆破损导致的“安全失效”。

  • 双电源兼容性： 同一台设备上既可以接入 230V AC 也可以使用 24V DC 电源，降低了变压器选型和控制柜布线的复杂度。

  • 直观的 LED 诊断： 面板配有 Power、CH.1、CH.2 及 EXT. FAULT（外部故障） 指示灯，能够快速区分是正常断开还是线路故障/触边短路。

4. 注意事项 (Cautions)

  1. 安全地毯/触边复位恢复： 当压敏地毯受压触发时，模块会切断输出并点亮 EXT. FAULT 灯。当人员离开地毯且恢复时间（Recovery Time）结束之后，系统才可以进行复位重启。

  2. 触点熔断保护： 为了防止过载或短路导致输出触点粘连（熔焊），必须在安全触点前级串联熔断器（Fuse）（建议使用 6A/8A 快速熔断器）。

  3. 电源接入限制： 尽管支持 230V AC 和 24V DC，但严禁同时接入两种电源，否则会引发电源回路短路或烧毁内部电路。

  4. 启动回路 (Y1-Y2 / S33-S34)： 如果配置为手动复位，复位按钮的触点应具备防粘连设计，且不能用作连续闭合信号（需要上升沿/脉冲触发检测，防止人为将复位键卡死）。

5. Product Applications (产品应用)

Pilz 774076 广泛应用于自动化车间中需要多重区域防护的机械设备：

  • 冲压与剪切设备： 配合安全触边（Safety Edge）或光幕，防止操作员的手部误入危险区域。

  • 机器人工作站/机械臂防护： 铺设于机器人工作范围内的安全地毯（Safety Mat），当人员踏入作业区时立即停止机械臂动作。

  • 自动化包装线与输送带： 用于连接防挤压触边、急停拉绳开关以及安全门限位开关。

  • 注塑机与橡塑设备： 监控防护门及安全锁定的状态，符合 Stop Category 0 的快速停机要求。
