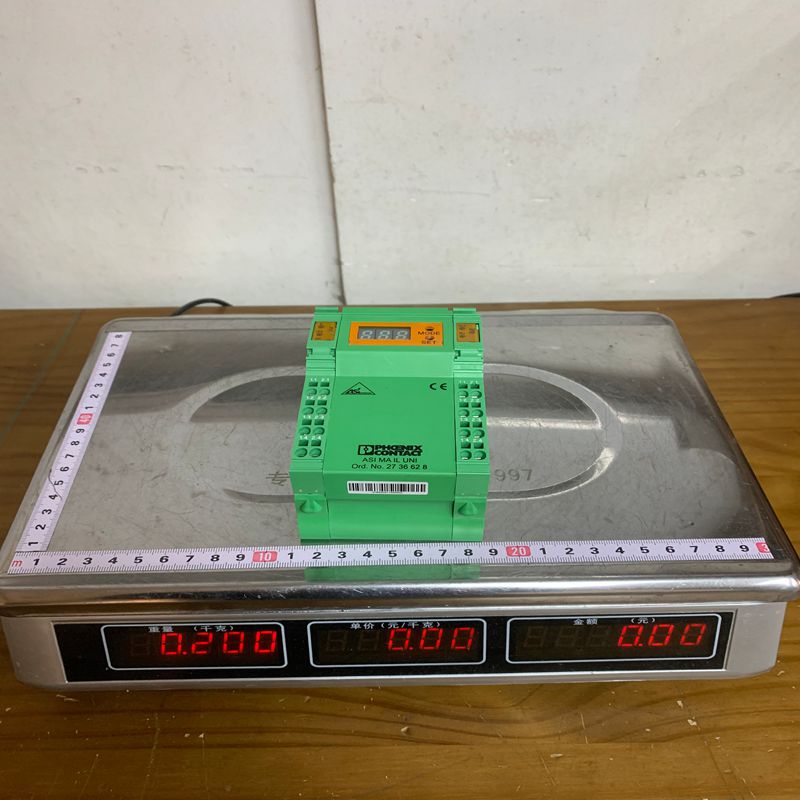

Phoenix Contact 2736628（型号：ASI MA IL UNI）是一款专为 Inline 系列设计的 AS-Interface (AS-i) 网关。它主要用于将 AS-i 2.1 系统的从站设备连接到菲尼克斯的 Inline 本地总线系统中，实现不同网络协议之间的无缝通信。
1. 产品详细说明
ASI MA IL UNI 是一款 IP20 防护等级的网关模块。它作为 AS-i 主站 运行，可以管理多达 62 个 AS-i 从站。该模块不仅可以集成到 Inline 本地总线中，还可以通过 Inline 站的耦合器连接到多种上级网络，如 PROFIBUS、PROFINET、DeviceNet™ 或 Ethernet。
其外观为典型的菲尼克斯绿色外壳，前面板配有 LCD 显示屏和操作按键，方便用户直接在设备上进行配置和诊断。
2. 产品参数 (Specifications)
| 参数类别 | 详细规格 |
| 产品型号 | ASI MA IL UNI |
| 订货号 | 2736628 |
| AS-i 规格 | 支持 AS-Interface 2.1 扩展规范 |
| 从站数量 | 最多连接 62 个 AS-i 从站 |
| 传输速度 | Inline 本地总线: 500 kbps / AS-i 接口: 167 kbps |
| 显示/操作 | 3 位 7 段显示屏，2 个配置按键 (Mode/Set) |
| 输入电压 | 24 V DC (通过 Inline 本地总线供电) |
| AS-i 工作电压 | 18.5 V DC … 31.6 V DC |
| 防护等级 | IP20 |
| 工作温度 | -25°C 至 +55°C |
| 外形尺寸 | 宽 73.2 mm x 高 119.8 mm x 深 71.5 mm |
3. 产品优势
-
高通用性： 支持多种上级总线协议，是 Inline 系统中连接底层传感器的理想桥梁。
-
易于配置： 用户可以通过面板上的按键直接设置地址和参数，也可以通过软件进行远程参数化。
-
诊断功能强大： 模块前面的显示屏可实时显示地址和错误代码。多路 LED 指示灯可反馈本地总线、AS-i 电压及通信状态。
-
维护便捷： 采用 Inline 系列标准的插拔式接线技术，更换模块无需重新接线；卡入式设计可自动实现电源和数据的连接。
-
扩展性强： 能够处理多达 62 个从站，有效降低了系统的布线成本和复杂性。
4. 注意事项
-
安装限制： 该模块仅限于在 Inline 系列站内使用，不能独立作为独立主站运行（需配合总线耦合器或控制器）。
-
供电要求： 必须确保提供稳定的 AS-i 专用电源，以保证总线通信的稳定性。
-
环境防护： 防护等级为 IP20，必须安装在电控柜或防护箱内，避免潮湿和导电粉尘。
-
寻址冲突： 在手动配置地址时，请确保 62 个从站的地址不发生冲突，否则会导致系统报错。
5. 产品应用
该网关广泛应用于工业自动化的底层数据采集与控制：
-
传送带系统： 连接大量的接近开关、光电传感器和执行器。
-
包装机械： 将分散的传感器信号通过 AS-i 总线汇总至主控制系统。
-
汽车制造： 用于组装线上的分布式 I/O 管理，简化布线。
-
楼宇自动化： 监控分散的限位开关或驱动器状态。
