倍加福（Pepperl+Fuchs）的 HiDTB08-SDC-89C-SC-RA 是一款专门用于其 H系统（H-System） 的高密度 安全栅底板（Termination Board / 终端板）。它作为本安防爆系统中的核心物理与电气接口，主要用于在安全区和危险区（防爆区）之间连接隔离式安全栅与 DCS/PLC 控制系统。
1. 产品详细说明

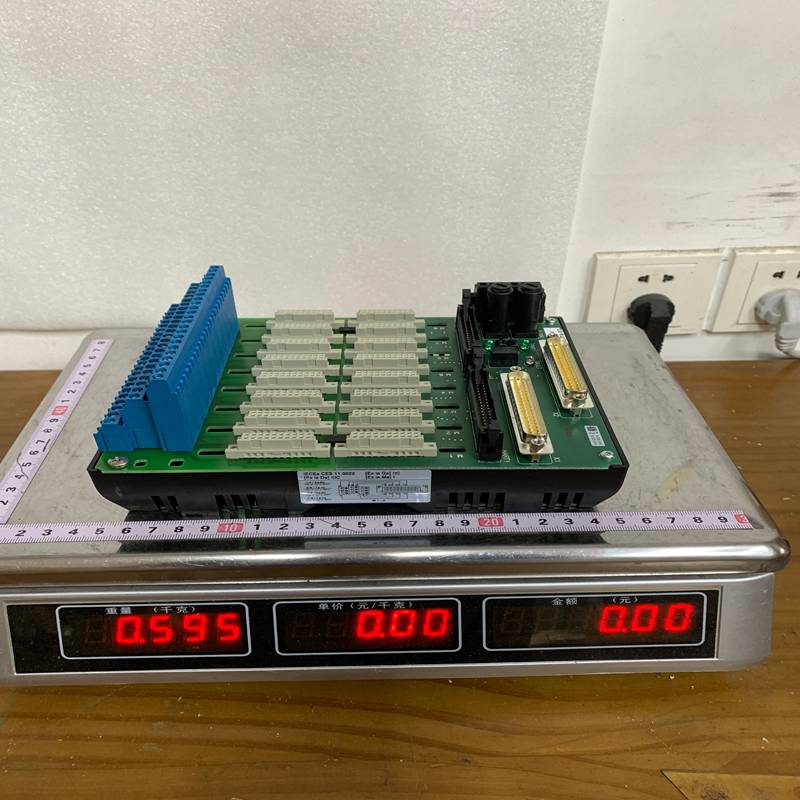

HiDTB08-SDC-89C-SC-RA 是一款专为特定 DCS 系统（如横河 Yokogawa 或其它标准系统，由型号中的定制编码决定）定制或通用配线的 8通道（8针位） 终端底板。
-
本安防爆互联： 它允许插入 8 个倍加福 H系统的 HiD 系列单通道或双通道隔离式安全栅模块，将来自现场的各类本安（Ex i）信号（如 4-20mA、开关量、热电阻等）安全地传输至控制室。
-
接口设计：
-
现场侧（危险侧）： 采用螺钉压紧式端子（Screw Terminals），方便现场仪表电缆的牢固连接。
-
控制侧（安全侧）： 采用高密度的 Sub-D 连接器，可通过预制电缆（Plug-and-Play）直接与控制系统的 I/O 卡件对接，极大缩短了接线时间。
-
-
冗余电源： 底板集成了冗余供电回路，支持双路 24V DC 电源输入，确保单一供电故障时系统不间断运行。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | HiDTB08-SDC-89C-SC-RA |
| 订货号 (Part No.) | 256888 |
| 所属系列 | H-System (H系统隔离栅底板) |
| 插槽数量 | 8 个位置 (可安装 8 个 HiD 安全栅模块) |
| 供电电压 | 20.4V DC 至 30V DC (通过底板冗余输入) |
| 现场侧连接 | 螺钉端子 (Screw-clamp terminals) |
| 控制侧连接 | SUB-D 连接器 |
| 防爆标志 | [Ex ia Ga] IIC, [Ex ia Da] IIIC (取决于插入的安全栅) |
| 安装方式 | DIN 导轨安装 (35mm) |
| 环境温度 | -20°C 至 +60°C |
3. 产品优势
-
免配线与快速部署： 控制侧采用预制电缆连接器（Sub-D），免去了在控制柜内逐根调试控制线的工作，大幅度降低了人工成本和接线错误率。
-
高空间利用率： 紧凑的 8 通道设计以及 H系统特有的窄体安全栅，能够在有限的控制柜空间内实现极高的通道密度。
-
高可用性（冗余电源）： 支持双路电源监控与输入，当一路电源断电或发生故障时，底板会自动切换至另一路，并可通过报警触点向 DCS 报错。
-
维护极其简便： 插入底板的安全栅模块支持热插拔。如果某个通道的安全栅损坏，只需直接拔下更换，完全不影响底板上其他通道的正常运行。
4. 注意事项 (Cautions)
-
本安与非本安隔离： 在底板布线时，必须严格遵守防爆规范。危险区的本安电缆（蓝色端子侧）与安全区的非本安电缆必须保持至少 50mm 的物理间距，并严格分槽敷设。
-
接地要求： 底板的接地端子必须可靠连接到工厂的本安接地系统（防爆地），接地电阻需符合当地防爆标准。
-
电源熔断器： 供电回路通常带有板载保险丝。若整板失效，请首先断电并检查底板上的保险丝是否熔断。
-
模块匹配： 请勿尝试将非 H系统（例如 K系统或其它品牌）的安全栅强行插入该底板，否则会损坏底板插槽。
5. 产品应用
该终端底板广泛应用于对防爆和系统稳定性要求极高的过程工业控制系统中：
-
石油与天然气： 海上钻井平台、采油厂、长输管道加压站的现场仪表信号汇聚。
-
炼油与化工： 各种具有爆炸性气体环境（1区、2区）的压力、温度、流量变送器信号接入 DCS。
-
制药与精细化工： 反应釜区域的开关量、阀门控制信号的安全隔离。
-
大型电厂： 燃气轮机控制、危化品储罐区的安全联锁系统（SIS）。
