Pepperl+Fuchs HID2030 2 通道隔离栅

描述

产品描述   产品功能    技术资料

产品详细说明



• 隔离栅功能： HID2030 是一款 2 通道隔离栅，这意味着它能够同时处理两个独立的信号通道。它在本安应用中，为安装在危险区域的 2 线制智能变送器或电流源提供隔离电源，并将这些变送器发出的电流信号（4-20 mA）重复传输到安全区域的控制系统。
• 电源供给： 它能为危险区域的 HART (Highway Addressable Remote Transducer) 兼容的 2 线制智能变送器提供浮动电源。
• 信号输出： 隔离栅会将接收到的信号转换为标准的 4 mA 至 20 mA 或 1 V 至 5 V 模拟输出，供安全区域的 PLC、DCS 或其他控制设备读取。
• 信号分离器： HID2030 也可作为信号分离器使用，将一路输入信号分配到两路输出。
• 线路故障检测 (LFD)： 具备线路故障检测功能，能够监测输入信号是否超出正常范围（例如低于 0.2 mA 或高于 24 mA），并发出故障信号，方便系统诊断。
• HART 透明传输： 支持 HART 协议信号的双向透明传输，允许在安全区域对危险区域的 HART 智能变送器进行组态和诊断，而不会影响模拟信号传输。
• 安全认证： 符合功能安全标准，最高可达 SIL 2 (根据 IEC 61508 标准)，这意味着它适用于对安全完整性要求较高的应用。
• 安装方式： 通常安装在 HiD 系列的端子板上，简化了接线和安装过程。

---



产品参数



• 通道数： 2 通道
• 供电电压： 24 V DC (通过端子板供电)，额定电压范围通常为 20.4 V 至 30 V DC。
• 额定电流： 在 24 V 供电、20 mA 输出时，每通道约 60 mA。
• 功耗： 在 24 V 供电时，每通道约 1.05 W。
• 输入：
  • 连接：通过专用端子。
  • 输入电流：4 mA 至 20 mA。
  • 电流限制：典型值 26 mA。
  • 输入电阻：40 Ω (用于电流源)。
  • 最小电压：20 mA 时最低 15.5 V。
• 输出：
  • 连接：通过专用端子。
  • 负载：0 Ω 至 650 Ω。
  • 输出类型：4 mA 至 20 mA 或 1 V 至 5 V。
• 传输特性：
  • 校准精度：电流输出时小于满量程的 ± 0.1 %。
  • 温度影响：小于 ± 0.01 %/K。
  • 频率范围：通信通道 0.5 – 40 kHz (3 dB 范围内)。
  • 响应时间：70 ms (10-90% 步进变化)。
• 隔离：
  • 输入/输入：安全电气隔离，500 Vrms。
  • 输入/输出：安全电气隔离，1500 Vrms。
• 环境条件：
  • 环境温度：-20 °C 至 60 °C。
  • 相对湿度：5% 至 90% (35 °C 以下非冷凝)。
• 机械规格：
  • 防护等级：IP20。
  • 材质：聚碳酸酯。

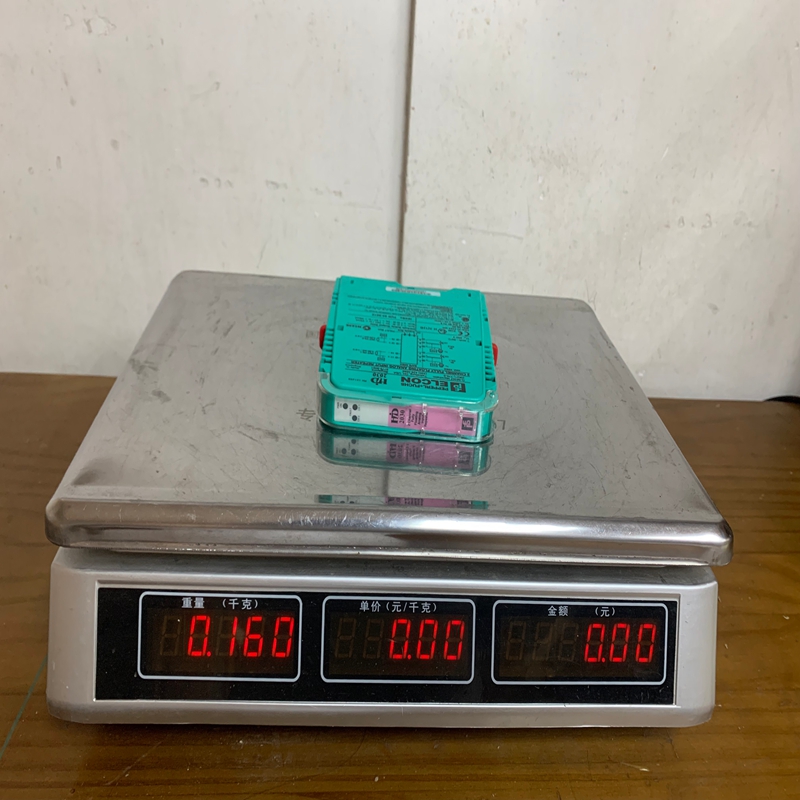

  • 质量：约 140 g。
  • 尺寸：约 18 x 106 x 128 mm (宽 x 高 x 深)。
  • 安装：安装在端子板上。
• 本安参数： 详细的本安认证参数，如 Uo (开路电压), Io (短路电流), Po (最大功率) 等，用于危险区域的分类和安全计算。

---



产品优势



• 高安全性： 提供本安隔离，确保在危险区域使用的设备不会将点火能量传输到危险环境，最高可达 SIL 2 认证，满足严格的安全要求。
• 双通道设计： 单个模块支持两路信号，节省安装空间和成本。
• HART 透明传输： 方便对现场智能变送器进行远程配置、诊断和维护，无需进入危险区域。
• 信号分离功能： 可作为信号分离器使用，为控制系统和监测系统提供独立的输出信号。
• 线路故障检测： 实时监测线路状态，提高系统可靠性和故障诊断效率。
• 宽温度范围： 适用于多种工业环境。
• 坚固紧凑： 工业级设计，结构紧凑，易于安装在控制柜内。

---



注意事项



• 本安系统设计： 必须严格按照本安电气安装规范和控制图进行系统设计和接线，确保符合危险区域认证要求。
• 兼容性： 确保所连接的 2 线制变送器和控制系统与 HID2030 的输入/输出参数兼容。
• 供电： 确保供电电压在规定范围内，并通过合适的端子板连接。
• 接地： 按照安装手册正确接地，以确保本安系统的完整性和抗干扰能力。
• 环境： 避免在超出产品规定温度和湿度范围的环境中使用。
• 维护： 定期检查接线和模块状态，确保正常运行。
• 已停产： 部分供应商信息显示此型号可能已停产。在采购时需注意确认产品的可用性。

---



产品应用



Pepperl+Fuchs HID2030 主要应用于需要将危险区域的模拟信号安全传输到安全区域的工业过程控制中，特别是在：

• 石油和天然气行业： 监测油气管道压力、流量、温度等参数。
• 化工和石化行业： 控制和监测易燃易爆介质的生产过程。
• 制药行业： 确保易燃溶剂或粉尘环境下的过程安全。
• 电力行业： 例如在发电厂的燃料处理区域。
• 食品和饮料行业： 在含有酒精蒸气等潜在危险的区域。
• 水处理： 监测泵站、储存罐等区域的液位或压力。

总而言之，HID2030 是任何需要安全隔离危险区域 4-20mA 智能变送器信号的工业自动化应用的理想选择。
