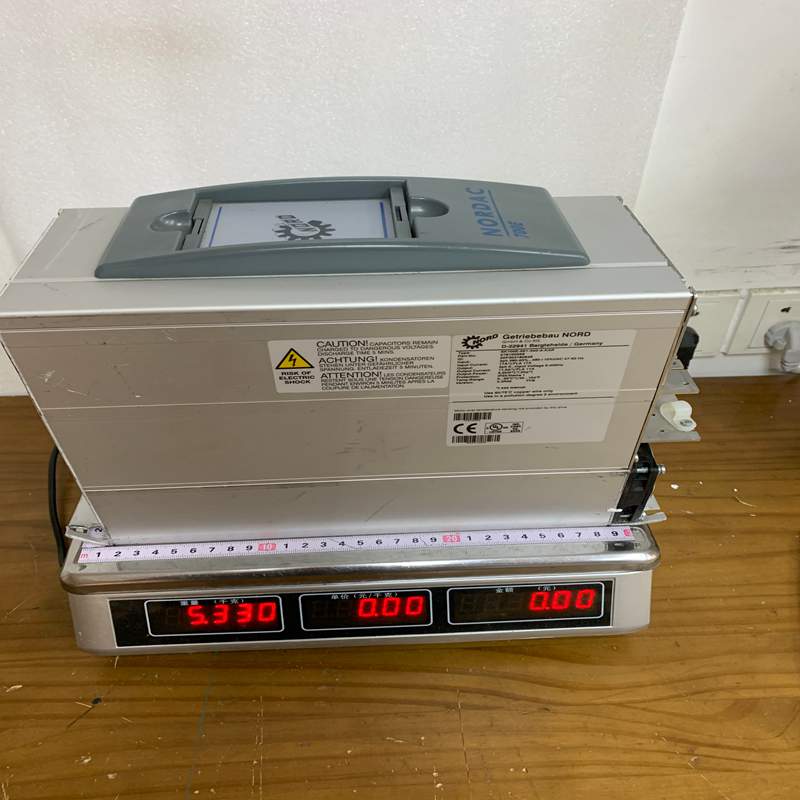

Nord SK700E-551-340-A-KAR 变频器

Nord SK700E-551-340-A-KAR 是一款由德国诺德（NORD Drivesystems）生产的高性能 SK 700E 系列工业通用型变频器。该系列以极其丰富的扩展性和高度模块化的结构著称，专为中大功率的三相异步电机和同步电机的精确调速而设计。

通过其长型号代码，我们可以对其标准电气规格和配置进行精确解读：

1. 型号代码详细解读 (Model Decode)

• SK700E： 代表 NORD 顶级模块化变频器系列（SK 700E 系列）。

• 551： 额定电机功率为 55.0 kW (55kW)。

• 340： 电压等级为 三相 380V – 480V AC。

• A： 内置 A 级无线电干扰抑制滤波器（RFI/EMI Filter）。

• KAR： 外壳形式或特定技术选件配置（针对柜体/底板安装和特定冷却/防护要求的封装）。

2. 产品参数 (Product Parameters)

3. 产品优势

• 模块化扩展架构： SK 700E 系列最大的特色在于其“插槽式”扩展能力。通过加装不同的扩展卡，可以轻松支持 Profibus, PROFINET, EtherCAT, CANopen 等各类工业总线，或扩展编码器反馈及额外 I/O。

• 卓越的 ISD 无传感器矢量控制： 即使在低速运转甚至停转状态下，也能提供极高的起动扭矩和精确的动态速度响应，无需额外的速度编码器即可实现高性能控制。

• 内置制动斩波器（Brake Chopper）： 标配制动晶体管，只需外接制动电阻即可处理大惯性负载在快速减速时产生的再生能量。

• 节能与电机保护： 具备自动磁通调整（能量优化）功能，在轻载时可显著降低电机发热与能耗；同时集成了完备的 $I^2t$ 电机热保护和短路/接地保护。

4. 注意事项 (Cautions)

1. 散热与安装空间： 作为一台 55kW 的大功率变频器，其运行过程中发热量较大。在控制柜内安装时必须保持垂直安装，并确保变频器上下留有足够（通常至少 100-150mm）的无阻挡通风空间。

2. 制动电阻选配： 如果用于提升机、卷扬机或频繁快速启停的设备，必须根据工况精确计算并外接足够功率的制动电阻，否则变频器在减速时极易触发过压保护（Overvoltage Fault）。

3. 屏蔽与接地（EMC）： 虽然内置了 A 级 RFI 滤波器，但变频器到电机之间的动力电缆仍必须使用屏蔽电缆，且屏蔽层需 360 度大面积接地，防止高频谐波干扰同柜内的 PLC 或传感器。

4. 调试面板/软件： 该变频器本体通常不带操作显示屏，首次参数设定或现场调试需要借助于 SK TU3- 系列控制面板（如 SK TU3-PAR）或通过串口/USB 连接电脑端的 NORDcon 调试软件。

5. 产品应用

SK700E-551-340-A-KAR (55kW) 属于中大功率驱动单元，广泛应用于对扭矩和动态性能有较高要求的重工业场景：

• 物料输送与起重设备： 大型带式输送机、堆取料机、起重机的大车/小车行走及提升机构。

• 泵与风机类负载： 大型工业离心风机、污水处理厂的高压水泵（利用矢量控制实现平滑无冲击启停）。

• 搅拌与挤出机械： 化工、橡胶、食品行业的大型搅拌机、双螺杆挤出机及破碎机。

• 金属加工与建材： 轧钢机辅机、离心甩块机、水泥厂辊压机等需要高起动转矩的场合。
