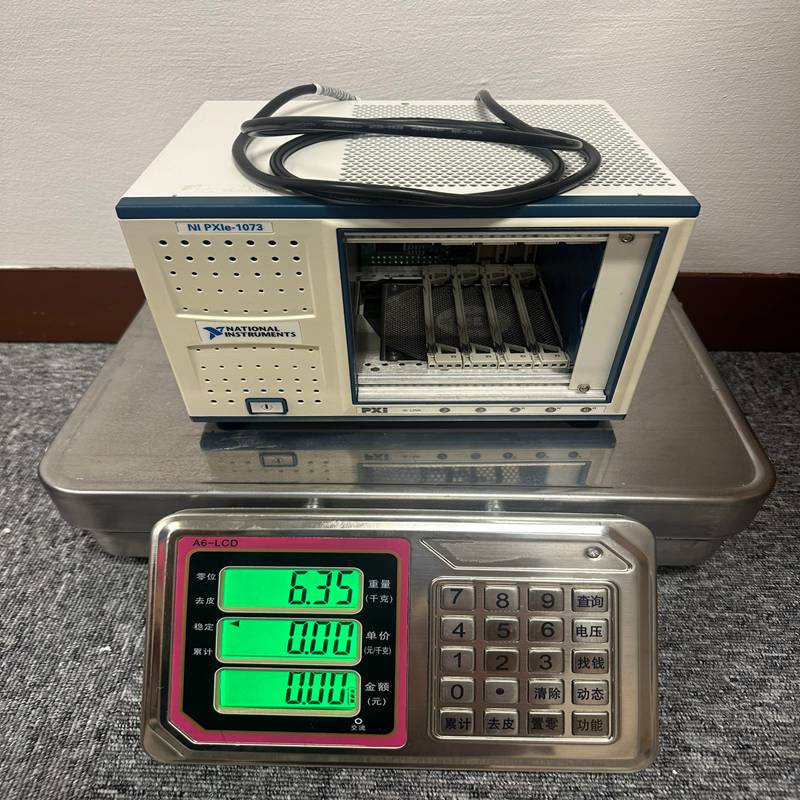

NI PXIE-1073 5槽PXIe机箱

描述

产品描述   产品功能    技术资料

NI PXIe-1073 是一款由 National Instruments（NI）推出的高性能、紧凑型 5 槽 PXI Express 机箱。它的核心特点是内置了远程控制模块，允许通过电缆直接连接到主机（如 PC 或笔记本电脑），非常适合便携式测试和中小型自动化测试系统。

1. 产品详细说明 (Product Description)

NI PXIe-1073 专为满足需要高带宽且空间有限的测试应用而设计。它不仅是一个存放模块的机箱，还通过集成 MXI-Express 接口，实现了机箱与主机之间的透明通信。

• 槽位结构： 拥有 5 个槽位，其中包括 3 个 PXI Express 外设槽、1 个 PXI Express 系统时序槽和 1 个 PXI 通用外设槽。

• 内置控制器连接： 无需额外购买控制器卡，机箱背面自带 x1 PCI Express 链路接口，通过 MXI-Express 电缆即可连接 PC。

• 散热与电源： 采用优化的气流设计，能够为安装的模块提供充足的冷却。

2. 产品参数 (Specifications)

参数类别	详细规格
总槽位数量	5 个
混合槽位	3 个 (支持 PXI Express 或 PXI 模块)
系统带宽	高达 250 MB/s (基于 x1 Gen 1 PCI Express 链接)
槽位电源功率	每槽最高 30 W (冷却能力与之匹配)
输入电压范围	100 至 240 VAC, 50/60 Hz
总可用功率	约 112 W (全温度范围)
工作温度	0°C 至 50°C
重量	约 5.5 kg (12.1 lbs)

3. 产品优势 (Product Advantages)

• 高性价比： 集成了 MXI-Express 接口，省去了购买昂贵的嵌入式控制器或远程控制卡的成本。

• 混合插槽灵活性： 支持传统的 PXI 模块和现代的 PXI Express 模块，保护了用户的既有投资。

• 低噪音运行： 具备自动风扇速度控制，根据环境温度调整风扇转速，显著降低声级噪音。

• 紧凑便携： 外形小巧，坚固耐用，非常适合作为现场测试设备。

• 同步性能： 内置 10 MHz 时钟和触发总线，确保多个模块间的高精度时序同步。

4. 注意事项 (Cautions & Usage Tips)

• 连接稳定性： 必须使用高质量的 MXI-Express 电缆。如果在计算机开机状态下插拔电缆，可能会导致系统挂起或损坏。

• 电源负载限制： 虽然有 5 个槽位，但总电源功率约为 112W，在插入多个高功耗模块（如高性能 FPGA 或大功率开关）时，需计算总功耗。

• 环境散热： 确保机箱前后进出风口无遮挡，至少保留 76.2 mm (3 英寸) 的散热空间。

• 兼容性： 该机箱采用的是 Gen 1 (一代) PCIe 链路，对于需要极高带宽（如数 GB/s 吞吐量）的应用，可能需要升级到更高的 PXIe 机箱系列。

5. 产品应用 (Applications)

• 自动化测试： 用于消费电子、半导体或汽车电子产品的产线功能测试。

• 便携式数据采集： 结合笔记本电脑，用于野外、车载或机载环境下的信号监测。

• 学术科研： 实验室中用于控制仪器、物理实验数据读取及信号仿真。

• 中型测控系统： 适用于通道数在 30-50 路以下的中小型测控任务。
