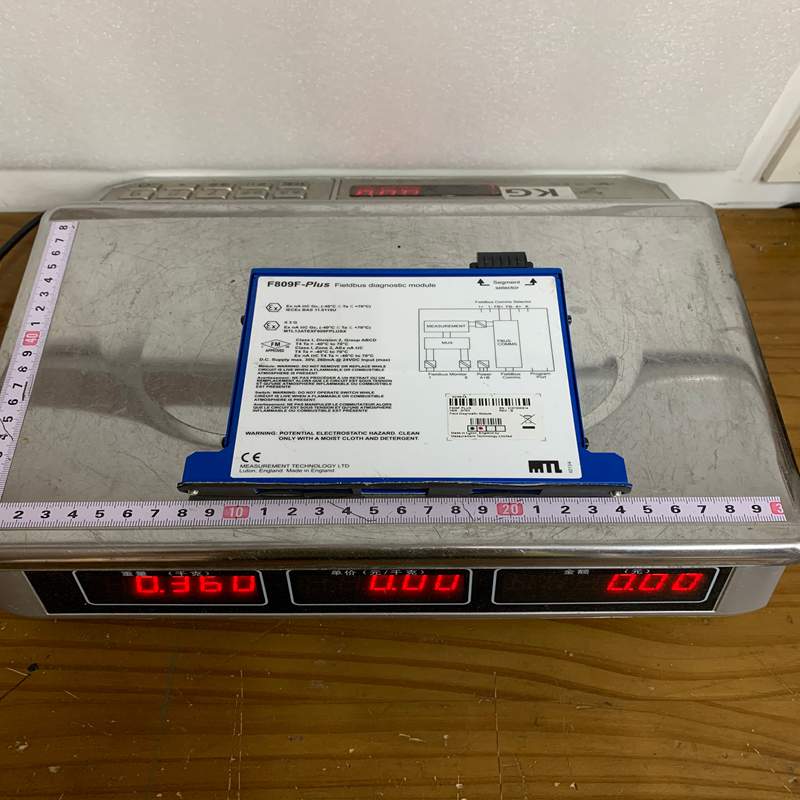

MTL F809F-PLUS 现场总线诊断模块

¥888.00

MTL F809F-PLUS 现场总线诊断模块
品牌:MTL 型号：F809F-PLUS
原产国:美国 重量：3.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： F809F-PLUS

描述

产品描述   产品功能    技术资料

Eaton MTL F809F-PLUS 是一款高性能的 FOUNDATION™ Fieldbus H1 现场总线物理层诊断模块。它主要插接在 MTL 现场总线电源底板（如 F8xx、F918x 等）上，能够实时、无间断地监控多达 8 个现场总线网段（Segments） 的物理层健康状况，是工业过程控制自动化中保障现场总线稳定运行的核心诊断设备。

1. 产品详细说明

F809F-PLUS 是 MTL 经典诊断模块 F809F 的全新升级版本（PLUS 版）。

  • 工作机制： 模块本身作为一个标准的 FOUNDATION™ Fieldbus H1 节点设备接入控制系统。它在完全不干扰现有网段正常通信的前提下，连续采集 8 个网段的物理层参数（如电压、噪声、信号幅度、屏蔽层短路等）。

  • 集成能力： 采集到的诊断数据通过 H1 总线直接传送至上上位机（DCS）的仪器管理软件（AMS / PRM 等）。它支持最新的 eEDDL 和 FDT/DTM 用户界面，并符合 NAMUR NE107 标准报警分类，让维护人员在故障发生前就能收到预警信息。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 F809F-PLUS (可直接替换上一代 F809F)
生产品牌 Eaton / MTL Instruments
监控能力 最多同时监控 8 个 FF H1 总线网段
工作电源 由电源底板提供冗余供电，输入电压范围广
功耗与发热 2.4 W Max.（在 24V DC 输入时电流约为 80mA）
网段抽样电流 对被监控网段的电流消耗小于 1 mA（几乎零干扰）
通讯协议 FOUNDATION Fieldbus H1 (ITK 6.0 认证)
工作环境温度 -40°C 至 +70°C
防腐等级 符合 ISA S71.04 Class G3 (10年防腐能力)
防爆/安全认证 ATEX / IECEx Zone 2 (Ex nA / Ex ec), FM Class I Div 2

3. 产品优势

  • 增强型抗干扰与防护（PLUS 专属）： 相比上一代，F809F-PLUS 大幅提升了通信网段上的抗噪能力，增强了屏蔽层对地短路（Short-to-shield）的检测灵敏度，并拓宽了电源电压监测范围。

  • 符合 NAMUR NE107 标准： 将错综复杂的物理层数据自动转化为 NAMUR 标准警报（如“需要维护”、“超出规范”、“故障”），直观清晰，避免警报轰炸。

  • 预判性维护（Predictive Maintenance）： 能在仪表脱网或控制系统跳闸之前，捕捉到微小的噪声增加、电压下降或信号衰减，实现“预防性维修”而非“救火式维修”。

  • 无缝集成与热插拔： 插接在 MTL 专用底板上，支持热插拔，且无需额外复杂接线，软件端通过 EDDL/DTM 几分钟内即可完成部署。

4. 注意事项 (Cautions)

  1. 网段选择接线： 模块通过顶部跳线选择将自身的 H1 通信信号叠加在 8 个被监控网段中的某一个上，配置时需确保该“主通信网段”工作正常。

  2. DD / DTM 文件匹配： 如果是将老旧的 F809F 替换为 F809F-PLUS，虽可物理直接替换，但若要解锁 PLUS 版的新增诊断功能，必须在上位机中导入最新的 eEDDL 或 DTM 设备描述文件。

  3. 防爆区域安装限制： 虽然模块本身具备 Zone 2 / Class I Div 2 防爆认证，但必须安装在符合防护等级（至少 IP54）的防爆机柜或箱体内。

  4. 安装方向与散热： 推荐采用垂直安装方向，此时可支持高达 +70°C 的工作环境；若采用非垂直方向安装，允许的最大环境温度会降至 +50°C。

5. 产品应用

F809F-PLUS 主要应用于对系统连续运行可靠性要求极高的大型过程工业：

  • 石油与天然气： 海上钻井平台、LNG 接收站、油气集输站的 FF H1 现场总线网络健康诊断。

  • 大型石化与炼油厂： 监控数百台智能变送器与控制阀门组成的现场总线网络，防止因高电磁干扰或电缆老化引发的网络瘫痪。

  • 化工与制药： 精细化工与生物制药过程中的总线物理层监测，满足严苛的 NAMUR NE107 自动化标准要求。

  • 电力与公用工程： 电厂水处理、锅炉控制等现场总线段的集中维护管理。
