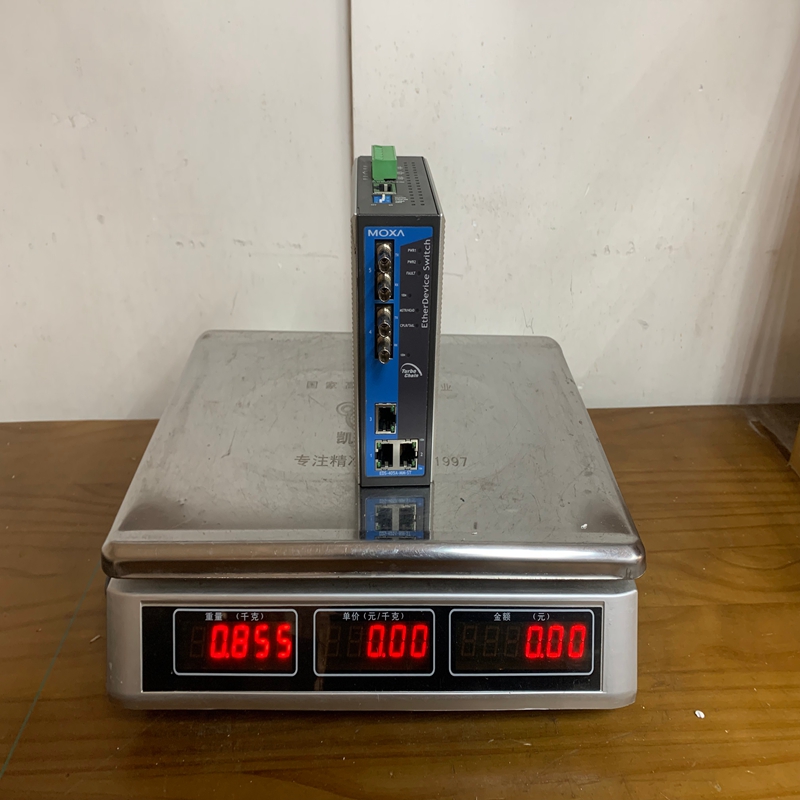

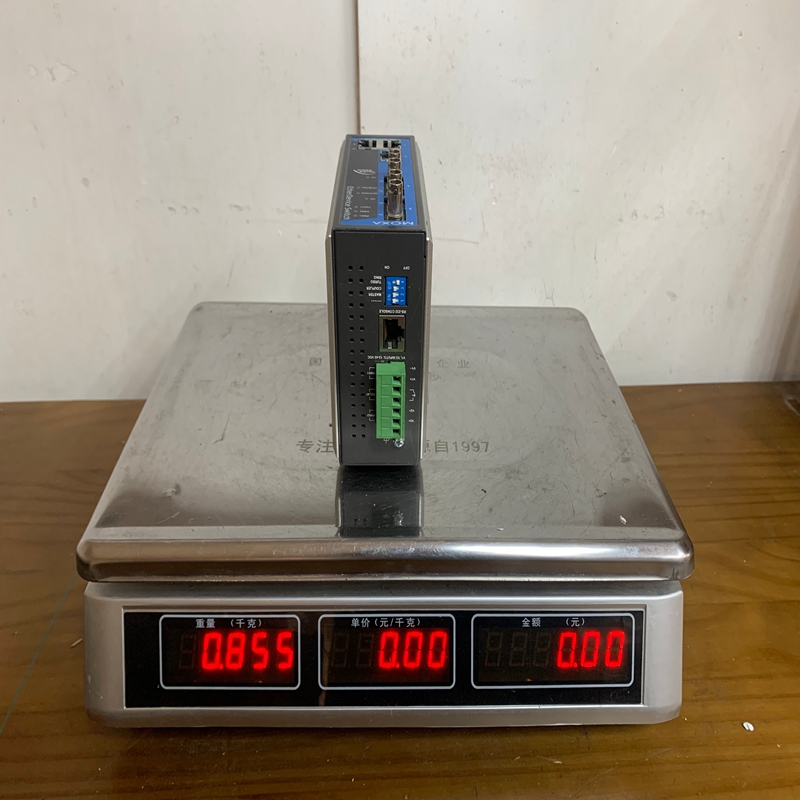

Moxa EDS-405A-MM-ST 以太网交换机

描述

产品描述   产品功能    技术资料

产品详细说明：

Moxa EDS-405A-MM-ST 是一款5端口的入门级二层（Layer 2）网管型工业以太网交换机，专为严苛的工业应用环境而设计。它具备3个10/100BaseT(X) RJ45 以太网端口和2个100BaseFX 多模光纤端口，采用ST 连接器。

作为一款网管型交换机，它支持一系列高级管理功能，旨在提高工业网络的可靠性、安全性和可管理性。其主要特性包括：

• 网络冗余： 支持 Moxa 独有的 Turbo Ring 和 Turbo Chain 技术，提供快速自愈的环网冗余（自愈时间小于 20 毫秒），以及标准的 RSTP/STP 协议，确保网络连接的持续性。
• VLAN 功能： 支持基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，有助于简化网络规划，提高网络效率和安全性。
• 服务质量 (QoS)： 支持 IEEE 802.1p 和 TOS/DiffServ，可根据数据优先级进行传输，提高关键数据的实时性和网络稳定性。
• 网络监控与管理： 提供 RMON (远程监控)、SNMPv1/v2c/v3 支持，方便用户主动、高效地监控和管理网络。
• 带宽管理： 具备带宽管理功能，有助于防止网络拥塞和不稳定状态。
• 端口镜像： 支持端口镜像功能，便于在线调试和网络故障分析。
• 告警机制： 当电源故障或端口中断时，可通过继电器输出和电子邮件发送警告。
• 管理方式： 支持通过 Web 浏览器、命令行界面 (CLI)、Telnet/串口控制台以及 Windows 管理工具进行轻松管理。
• 工业级设计： 采用坚固的金属外壳，具备 IP30 防护等级，并支持宽范围工作温度，确保在恶劣工业环境中的稳定运行。

产品参数：

• 以太网端口：
  • 3个 10/100BaseT(X) RJ45 端口（自动协商速度，全/半双工模式，自动 MDI/MDI-X 连接）
  • 2个 100BaseFX 多模光纤端口（ST 连接器，波长通常为 1300 nm）
• 交换特性：
  • MAC 地址表大小：2K
  • 数据包缓冲区大小：1 Mbit
  • 最大 VLAN 数量：64
  • 优先级队列：4
  • VLAN ID 范围：VID 1 至 4094
  • IGMP 分组：256
• 网络冗余： Turbo Ring, Turbo Chain (< 20 ms 自愈时间), RSTP/STP (IEEE 802.1w/D)
• 管理协议： IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, IPv6, NTP Server/Client
• 电源参数：
  • 输入电压：12/24/48 VDC，冗余双电源输入
  • 工作电压：9.6 至 60 VDC
  • 输入电流：光纤型号约为 0.26 A @ 24 VDC
  • 过载电流保护和反接保护：支持
  • 连接：1个可拆卸6触点接线端子
• 机械特性：
  • 外壳：金属，IP30 防护等级
  • 尺寸：约 53.6 x 135 x 105 mm
  • 重量：约 650 g
  • 安装：DIN 导轨安装，支持壁挂式安装（需可选套件）
• 工作环境：
  • 标准型号工作温度：-10 至 60°C
  • 存储温度：-40 至 85°C
  • 相对湿度：5 至 95%（非冷凝）
• 安规认证： UL 508, UL 60950-1, EN 55032/24 (EMC), CISPR 32, FCC Part 15B Class A (EMI), IEC 61000 系列 (EMS) 等。针对非 PTP 型号，还支持 DNV-GL（海事）、NEMA TS2（交通控制）、ATEX/Class I Division 2（危险场所）等。
• MTBF： 约 1,429,327 小时 (基于 Telcordia SR-332, Issue 2)

产品优势：

• 极高的可靠性： 支持 Turbo Ring/Chain 快速环网冗余，确保网络中断时间最小化，适用于对网络连续性要求高的工业场景。
• 卓越的抗恶劣环境能力： 宽工作温度范围、IP30 防护等级和金属外壳设计，使其能够在高温、振动、冲击等严苛工业环境中稳定运行。
• 全面的网管功能： 提供 VLAN、QoS、RMON、SNMP 等丰富的管理功能，便于用户精细化配置、监控和优化网络性能。
• 光纤接口： 两个多模光纤端口支持长距离传输，并有效抵抗电磁干扰，适用于大型工厂或室外应用。
• 易于部署和维护： 支持多种管理方式，包括直观的 Web 界面和 DIP 开关设置，以及告警继电器输出，简化了部署和故障排除。
• 安全认证： 获得多项国际安规和行业认证，确保产品在工业应用中的安全性和合规性。

注意事项：

• 电源连接： 务必使用符合规格的冗余 12/24/48 VDC 电源，并正确连接，确保设备的稳定供电和反接保护功能正常工作。
• 光纤连接： 使用与多模 ST 光纤端口兼容的光纤跳线，注意光纤连接的清洁和保护。
• 环境条件： 确保交换机安装在符合其工作温度和湿度范围的环境中，避免直接暴露在极端条件或强烈电磁干扰下。
• 网络规划： 在部署冗余环网时，需要仔细规划网络拓扑，并按照 Moxa 的指南配置 Turbo Ring/Chain，以确保最佳性能。
• 固件更新： 定期检查 Moxa 官方网站是否有固件更新，及时升级以获取新功能和安全性改进。
• 安全管理： 配置管理密码，限制对交换机的未经授权访问，确保网络安全。

产品应用：

Moxa EDS-405A-MM-ST 广泛应用于需要高可靠性和抗恶劣环境能力的工业以太网网络，包括但不限于：

• 工厂自动化： 连接 PLC、HMI、工业 PC、传感器和执行器，构建生产线和设备的控制网络。
• 过程控制： 在石油、天然气、化工、电力等行业中，用于DCS/SCADA 系统的数据传输。
• 智能交通系统： 道路监控、交通信号控制、隧道通信等。
• 安防监控： 连接工业摄像头、门禁系统，构建视频监控网络。
• 智能制造： 自动化设备间的通信，数据采集和传输。
• 轨道交通： 车辆与地面设备之间的通信，符合EN 50121-4标准。
• 船舶和海事应用： 在严苛的海上环境中提供可靠的网络连接，通过DNV-GL认证。

总之，Moxa EDS-405A-MM-ST 是一款为工业应用量身定制的强大交换机，提供了卓越的性能、冗余和管理功能，以确保关键工业网络的稳定运行。
