MORITEX Q9603 光源电源线

¥888.00

MORITEX Q9603 光源电源线
品牌:MORITEX 型号：Q9603
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： Q9603

描述

产品描述   产品功能    技术资料

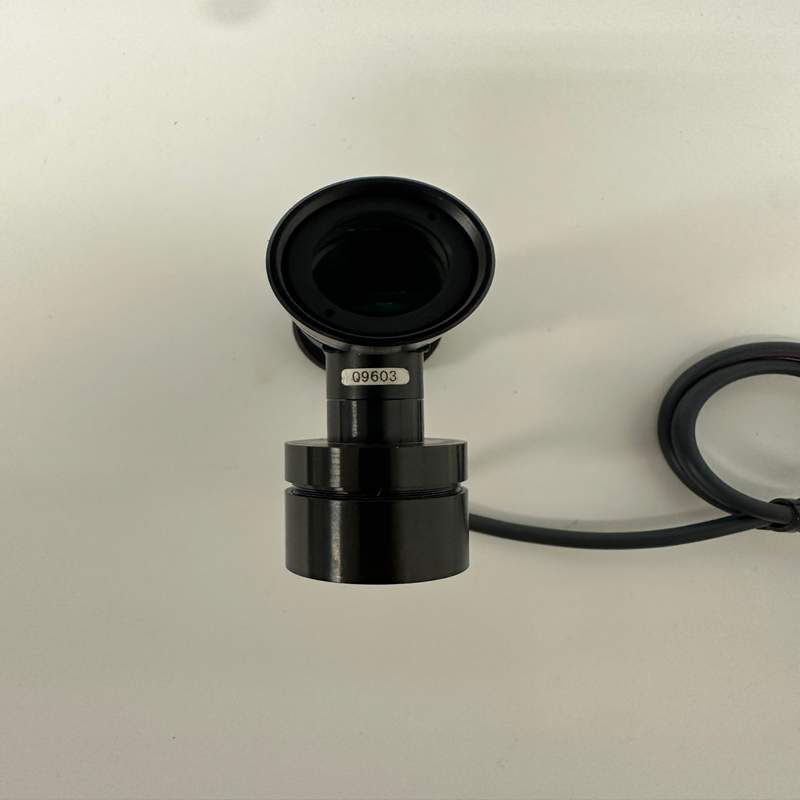

MORITEX Q9603 是由全球知名机器视觉光学品牌 茉丽特（MORITEX）推出的一款高性能 石英光纤轻导管（Quartz Fiber Optic Light Guide）。它通常作为高强度光源（如卤素光源、LED 光源）的传输介质，专为半导体、电子制造和显微镜检测等领域的高精密、高亮度机器视觉照明而设计。

1. 产品详细说明

MORITEX Q9603 是一款高质量的分支型（通常为多叉式，如双叉或环形，视具体子型号配置而定）石英光纤导管。

与普通的玻璃光纤（Glass Fiber）不同，Q9603 采用纯度极高的合成石英（Quartz/Silica）作为芯材。这使得它具有极宽的光谱传输范围（覆盖深紫外 UV 到近红外 IR）和极高的耐热性。它能够将高功率光源发出的强光无损地引导至狭小的检测空间内，提供均匀、无热辐射、无电磁干扰的冷光源照明。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 Q9603 (如 Q9603-1 等分支型号)
品牌厂家 MORITEX (茉丽特)
光纤材质 合成石英光纤 (Quartz / Silica Fiber)
光谱传输范围 约 200 nm 至 2000 nm (涵盖紫外、可见光、近红外)
出光端接口 工业标准直插式/螺纹式接口 (适配 MORITEX 标准透镜)
光源连接端 适配 MHF/MHAA 系列等 MORITEX 标准卤素/LED 光源器
耐热温度 导管末端及外护套具备优异的耐高温性能
外护套材质 柔性金属蛇皮管（SUS SUS 材质）或加固型塑料编织网
弯曲半径 视具体光纤束粗细而定，通常有严格的最小弯曲半径限制

3. 产品优势

  • 超宽光谱透过率： 石英材质在紫外线（UV）段和红外线（IR）段的衰减极低，而普通玻璃光纤无法有效传输紫外光。这使得 Q9603 非常适合荧光检测或红外探伤。

  • 高耐热与耐高能辐射： 在面对大功率、高发热量的工业光源时，石英光纤不会像普通光纤那样容易因受热变色或“烧伤”退化，使用寿命极长。

  • 高均匀度与高亮度： 内部光纤丝经过精密排列与抛光工艺，出光孔径处的微区光强分布高度均匀，有效消除机器视觉系统中的照度不均和阴影。

  • 冷光源照明： 光纤仅传导光信号，不传导光源发热器件产生的热量（通过滤除红外热量），保护高精密芯片、晶圆或生物样本不受热损伤。

4. 注意事项 (Cautions)

  1. 严禁过度弯曲： 石英材质的脆性比普通玻璃更大。在安装和布线时，绝对不能超过其规定的最小弯曲半径，折死角会导致内部石英光纤丝大面积断裂，导致亮度锐减。

  2. 出光端面防污染： 光纤输入和输出端面必须保持绝对洁净。若沾染油污或灰尘，在高功率光源照射下，微粒吸热会导致端面烧焦、熔化。清洁时需使用专用的无尘纸和无水乙醇。

  3. 光源接口匹配： 接入光源机时，须确保固定螺丝锁紧且定位准确，避免光束焦点偏离光纤中心，否则会导致耦合效率低下及连接处异常发热。

  4. 避免剧烈震动： 在动态拖链或机械臂移动应用中，需做好应力释放保护，防止持续的拉扯和高频震动造成光纤疲劳断裂。

5. 产品应用

MORITEX Q9603 主要配套高要求视觉检测和分析仪器使用：

  • 半导体与晶圆检测： 用于晶圆边缘缺陷、微裂纹检测，特别是需要 UV（紫外）光激发或红外波段透射的工位。

  • 显微镜同轴照明： 作为金相显微镜、体视显微镜的高亮度外部冷光源导管。

  • 液晶/OLED 面板检查： 在大面积对位、点灯检查中，提供高均匀度的侧向或背景局部照明。

  • 医疗与生物分析： 用于荧光内窥或实验室光谱分析检测中的高纯度光信号传输。
