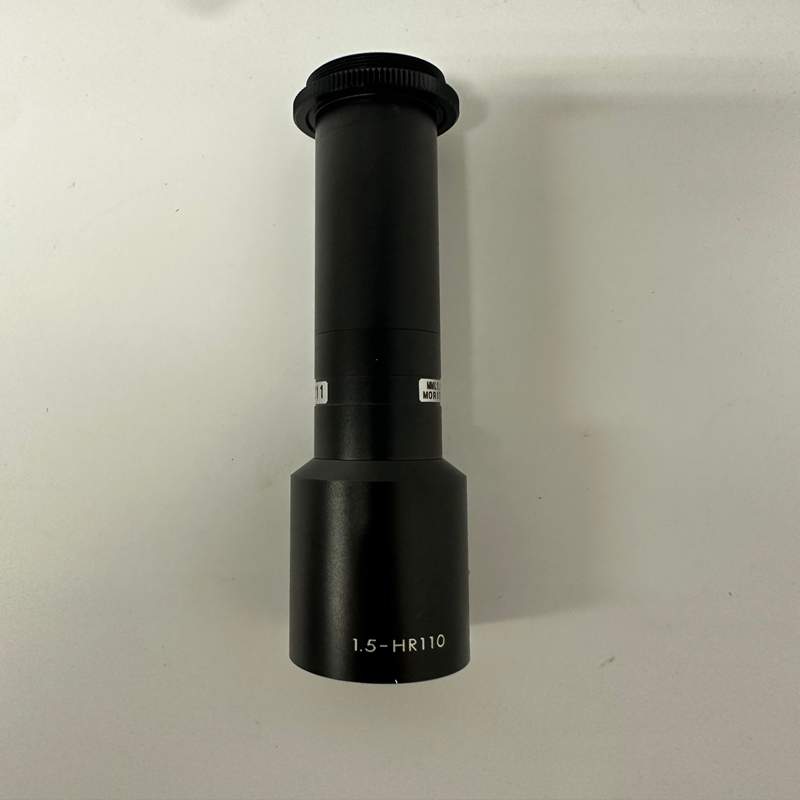

MORITEX MML1.5-HR110 远心镜头

¥888.00

MORITEX MML1.5-HR110 远心镜头
品牌:MORITEX 型号：MML1.5-HR110
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： MML1.5-HR110

描述

产品描述   产品功能    技术资料

MORITEX MML1.5-HR110 是一款由知名机器视觉品牌茉丽特（MORITEX）生产的 高性能工业级远心镜头（Telecentric Lens）。该镜头属于其经典的 MML（Moritex Machine Lens）系列中的 High Resolution（高分辨率/HR） 分支，专门用于高精度的机器视觉检测、尺寸测量和微观对准系统。

1. 产品详细说明

MML1.5-HR110 是一款物方远心定焦镜头。

  • 远心设计： 具备极低的畸变和远心度。这意味着在一定的景深范围内，即使被测物体发生上下位置抖动，其图像放大倍率也几乎保持不变，完美解决了普通镜头“近大远小”导致的测量误差。

  • 高分辨率： 作为 “HR” 系列，该镜头针对高像素的工业相机（支持小像元尺寸的传感器）进行了光学优化，能够清晰捕捉极其微小的边缘和表面特征。

  • 工作距离： 型号中的 “110” 代表其固定的额定工作距离为 110 毫米，在工业现场能留出足够的物理空间用于布置光源（如环形光、同轴光）或机械夹具。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 MML1.5-HR110
生产厂家 MORITEX (茉丽特)
光学放大倍率 1.5 x
工作距离 (WD) 110.0 mm
对应最大相机芯片 2/3 英寸 (2/3″ C-Mount 工业相机)
数值孔径 (NA) 约 0.065 (高透光率与分辨率平衡)
景深 (DOF) 约 0.3 mm (在允许的模糊范围内)
光学畸变 < 0.05% (极低畸变)
远心度 < 0.1°
接口类型 C 接口 (C-Mount)

3. 产品优势

  • 超高尺寸测量精度： 得益于严格的远心光学设计和接近于零的畸变率，在精密几何尺寸测量中（如 PCB 线宽、PIN 脚间距），能够提供微米（$\mu m$）级别的可靠数据。

  • 对对比度与边缘清晰度卓越： “HR” 增强型镜片组有效消除了色差和球差，使得物体的边缘对比度极高，大幅降低了机器视觉软件在边缘提取（Edge Detection）时的误判率。

  • 抗环境干扰： 机械外壳坚固，内部镜片固定紧密，能有效抵御工业现场轻微震动带来的光轴偏移。

  • 灵活的光学搭配： 镜头原生支持同轴光输入（部分版本带同轴光接口）或外置光源，为高反射率材质（如晶圆、玻璃）提供绝佳的成像效果。

4. 注意事项 (Cautions)

  1. 景深较浅： 由于放大倍率为 1.5 倍且属于高分辨率镜头，其景深（约 0.3mm）相对较窄。被测物体的表面起伏或厚度变化若超出景深范围，图像将会模糊。因此，现场机构的定位精度和Z轴对焦必须非常精准。

  2. 工作距离严格固定： 110mm 是固定的光学设计距离，无法通过旋转镜头来对焦（远心镜头通常没有调焦环）。安装时必须使用精密微调滑台来精确调整镜头与物体之间的物理距离。

  3. 芯片尺寸限制： 该镜头最大仅支持 2/3 英寸的相机芯片。如果搭配 1 英寸或更大芯片的相机，画面四周会出现严重的黑边（暗角/Vignetting）。

  4. 防尘与清洁： 工业现场的油污和粉尘会严重影响高分辨率镜头的成像质量。清洁前镜头时，必须使用专用的镜头纸或麂皮配以异丙醇，严禁直接用手或普通纸巾擦拭，以免划伤昂贵的增透镀膜。

5. 产品应用

MML1.5-HR110 凭借 1.5 倍的适中放大倍率和高分辨率，成为半导体、电子制造和精密机械行业的首选：

  • 半导体与晶圆检测： 晶圆划片后的外观缺陷检测（Micro-crack 监测）、Die Bonding（固晶）前的对准标记识别。

  • 电子与 PCB 行业： 智能手机微型零部件、FPC（柔性电路板）对位标记（Fiducial Mark）的精确定位，以及高密度连接器（Connector）PIN 脚的平整度与间距测量。

  • LED 与显示面板： Mini LED/Micro LED 芯片的排列与点灯缺陷检测。

  • 精密五金与医药： 医疗注射针头尺寸、精密手表齿轮及微型螺丝的螺纹参数测量。
