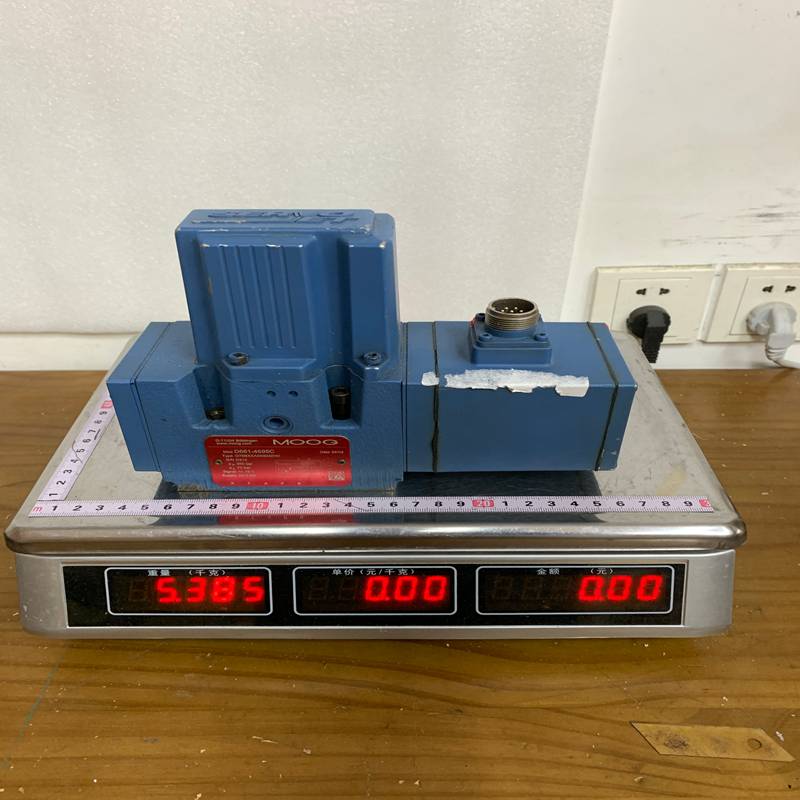

MOOG D661-4695C 电液伺服阀

¥888.00

MOOG D661-4695C 电液伺服阀
品牌:MOOG 型号：D661-4695C
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： D661-4695C

描述

产品描述   产品功能    技术资料

MOOG（穆格）D661-4695C 是一款高性能的先导式伺服比例控制阀（Servo-Proportional Control Valve），属于穆格经典的 D661 系列（G35/G60 系列）。它集成了先进的伺服技术与数字电子控制，是工业液压领域中用于实现精密流量和压力控制的核心液压元件。

1. 产品详细说明

D661-4695C 是一款带有集成数字电子放大器（OBE – On-Board Electronics）的先导式两级伺服比例阀。

  • 工作原理： 该阀采用射流管（Jet Pipe）或偏导射流（ServoJet）先导阀作为第一级，用来驱动主阀芯（第二级）。先导级的设计使得主阀芯能够获得极大的驱动力，从而克服液压冲击和摩擦。

  • 闭环控制： 阀内部集成了位移传感器（LVDT），能够对主阀芯的位置进行实时检测并形成闭环控制，从而保证了极高的分辨率、重复精度和极低的滞环。

  • 集成放大器（OBE）： 放大器直接安装在阀体上，经过出厂精确校准，用户只需提供标准的模拟信号（如 $\pm10\text{V}$ 或 $4\text{-}20\text{mA}$）或总线指令即可进行控制。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 D661-4695C
阀体结构 两级先导式伺服比例阀 (带 OBE)
安装界面 ISO 4401 – 05 – 05 – 0 – 05 (标准 05 通径)
最大工作压力 31.5 MPa (315 bar)
额定流量 典型范围在 30 至 100 L/min 之间（具体取决于阀芯压降配置）
控制信号输入 可配置 $\pm10\text{V}$ 压、$\pm10\text{mA}$ 或 $4\text{-}20\text{mA}$ 电流信号
供电电压 24V DC (范围 18V 至 32V DC)
滞环 (Hysteresis) $< 0.2\%$
分辨率 (Resolution) $< 0.05\%$
防护等级 IP65 (带有正确连接的插头)

3. 产品优势

  • 优异的动态响应： 射流管先导级具有极高的能量利用率和快速响应能力，使整阀在阶跃响应和频率响应上表现接近电液伺服阀。

  • 抗污染能力强： 穆格的射流管先导级具有较宽的喷嘴通道，相比传统挡板滑阀结构，其对液压油中的固体颗粒污染具有更强的免疫力，降低了卡死风险。

  • 高精度、低滞环： 得益于内部的 LVDT 阀芯位置闭环控制，滞环极低（$<0.2\%$），能够实现超高精度的微调。

  • 调试与维护简单： 集成式电子放大器（OBE）省去了控制柜内单独安装放大器板卡的麻烦，且出厂前已完成零位和增益校准，属于“即插即用”型。

  • 功耗低与高稳定性： 先导级在空载时的内漏和功耗较小，系统发热量低，适合长期连续高负荷运行。

4. 注意事项 (Cautions)

  1. 油液清洁度： 尽管该阀具有较强的抗污染能力，但作为高精度伺服元件，仍要求液压系统保持高标准的清洁度。建议油液达到 ISO 4406 18/15/12（或 NAS 1638 6级） 或更高，且必须加装高精度的回油或循环过滤系统。

  2. 接线与电源： 24V DC 电源必须稳定，严禁在通电状态下拔插 11+PE 针（或7针）的主电气插头，否则可能烧毁内部 OBE 电子板。

  3. 机动冲洗： 在液压系统初次安装或更换新油进行系统冲洗时，切勿挂载此阀。必须使用冲洗板代替该阀，待系统冲洗合格后再安装 D661-4695C。

  4. 背压限制： 注意 T 口（回油口）和 Y 口（先导泄油口）的压力限制。如果回油脉冲过大，建议将先导泄油改为外部独立泄油（外泄）。

5. 产品应用

MOOG D661-4695C 广泛应用于对位置、速度、力矩需要进行高频、高精度闭环控制的工业液压系统中：

  • 塑料机械： 大型注塑机的射胶、锁模及吹瓶机的高速精密控制。

  • 金属成型： 数控折弯机、液压机、锻压机的主缸同步与速度比例控制。

  • 冶金工业： 轧钢机辊缝微调系统（AGC）、电炉电极升降控制。

  • 机床与试验台： 各种材料试验机的作动器控制、高精密机床的液压驱动。

  • 风力发电： 风力发电机组的叶片变桨（Pitch Control）液压系统。
