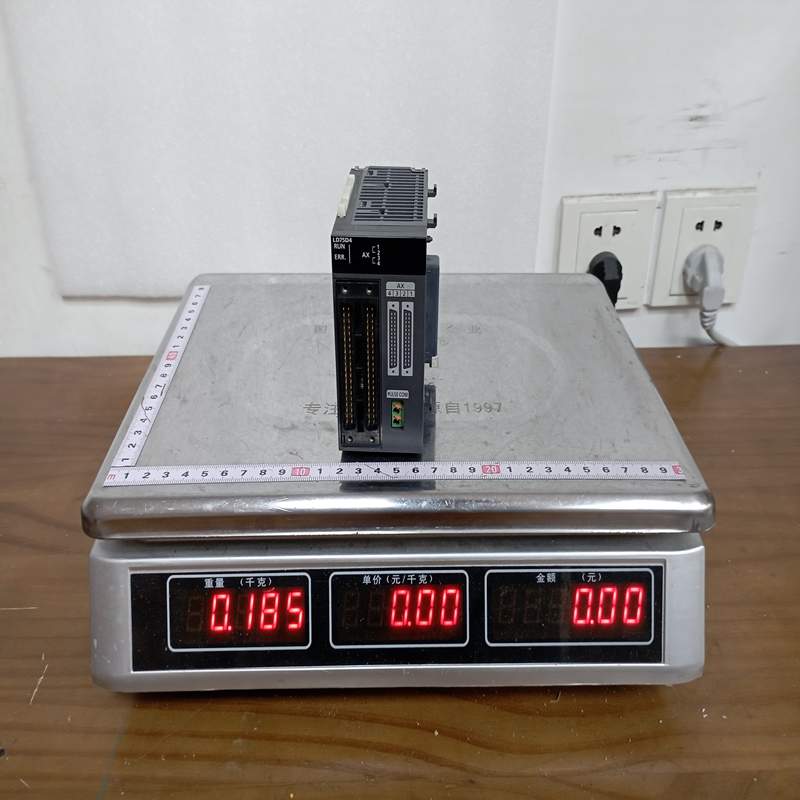

MITSUBISHI LD75D4 PLC 定位模块

¥888.00

MITSUBISHI LD75D4 PLC 定位模块
品牌:MITSUBISHI 型号：LD75D4
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： LD75D4

描述

产品描述   产品功能    技术资料

MITSUBISHI（三菱电机）的 LD75D4 是一款隶属于 MELSEC-L 系列 PLC 的高性能 4轴定位模块（Differential Driver Output Type / 差分驱动输出型）。它在自动化控制系统中充当运动控制的核心角色，专门用于实现高精度、高速度的步进或伺服系统位置控制。

1. 产品详细说明

LD75D4 是一款功能强大的独立定位模块，能够同时或独立控制多达 4 个轴。它通过发送脉冲串（Pulse Train）信号来控制伺服驱动器或步进电机驱动器。

  • 输出类型： 该模块采用 差分驱动输出（Differential Driver Output）。相比普通的集电极开路输出（Open Collector），差分输出具有极强的抗电磁干扰能力，并且能够支持更高的脉冲输出频率（最高达 4 Mpps），这意味着它可以让伺服电机运行在更高的速度和更精细的分辨率下。

  • 控制功能： 支持丰富的运动控制模式，包括单轴定位、多轴直线插补、2轴圆弧插补以及速度-位置切换控制等。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 LD75D4
控制轴数 4 轴
输出类型 差分驱动器输出 (Differential Driver)
最大脉冲输出速率 4,000,000 pps (4 Mpps)
最大连接距离 模块与伺服驱动器之间最长支持 10 米（受接线和环境影响）
定位数据量 每一轴最多可设置 600 点定位数据
插补功能 2轴/3轴/4轴直线插补，2轴圆弧插补
输入信号 外部输入（上/下限位、近原点、停机信号等），外接编码器输入（1个通道）
内部占用点数 I/O 占用 32 点
外部接线方式 40 针高密度引脚连接器 (Connector Type)

3. 产品优势

  • 超强抗干扰与高速率： 采用差分信号传输，能够有效抑制工业现场复杂的电磁噪声，4 Mpps 的超高脉冲速率能完美适配新一代高分辨率绝对值伺服系统。

  • 复杂的插补能力： 支持多轴联动、直线插补和圆弧插补，能够轻松应对二维或三维空间内的复杂轨迹运动（如点胶、涂胶路线）。

  • 编程简化： 三菱提供了专用的定位设置软件工具（智能功能模块设置），用户可以通过参数表格直接填入运行速度、加速度、目标位置和原点回归模式，极大地减少了 PLC 梯形图的编写工作量。

  • 硬件防护与诊断： 模块具备完善的硬件联锁功能（如硬件上下限位直接接入模块），且在发生轴错误时能输出精确的错误代码（Error Code），便于快速定位故障。

4. 注意事项 (Cautions)

  1. 电缆屏蔽与接地： 由于使用的是 40 针高密度连接器且传输的是高速脉冲，必须使用带屏蔽的双绞线电缆，且电缆屏蔽层必须在驱动器端或 PLC 端实现良好接地，以防高速下的脉冲丢失。

  2. 接线引脚定义： 40 针连接器的引脚非常密集，不同轴的脉冲（PULSE/SIGN）、方向（DIR）以及外部限位信号交错排列。接线时请务必严格核对官方引脚定义图，防止因引脚错位导致模块端口烧毁。

  3. 电源配合： 模块内部逻辑由 L 系列 PLC 底板供电，但外部差分输入/输出回路通常需要外接稳定的 5V DC 或 24V DC 接口电源，请根据驱动器接口手册正确引入。

  4. 安全联锁： 虽然模块支持软件限制，但涉及人身或机械结构安全的硬限位（如正负极限开关），强烈建议直接接入模块的物理端子，不要通过网络或普通 I/O 转发。

5. 产品应用

LD75D4 凭借其多轴和高精度的特性，广泛应用于各种需要多轴协调运动的精密机械中：

  • 包装与贴标机械： 实现包装膜的定长送纸、贴标头的跟随与精准贴附。

  • 电子半导体制造： 用于 PCB 钻孔机、LED 固晶机、点胶机等需要高速 XY 平台轴联动的设备。

  • 机械手与搬运系统： 工业直角坐标机械手（Cartesian Robots）的 3 轴/4 轴位置控制。

  • 纺织与印刷设备： 织物卷绕控制、印刷对齐标志的张力与速度位置纠偏系统。
