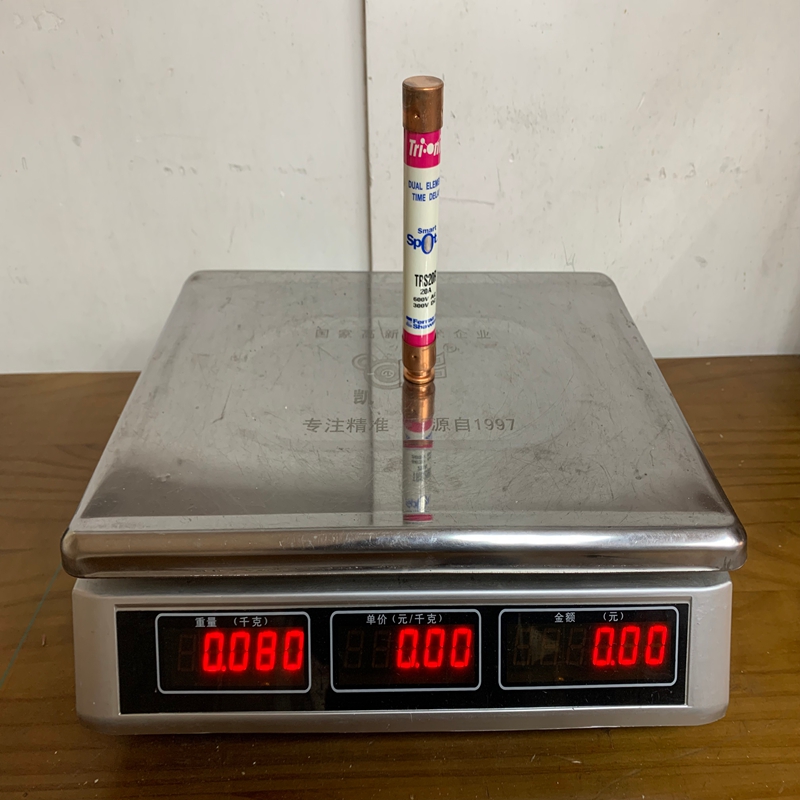

Mersen TRS20R 延时限流熔断器

描述

产品描述   产品功能    技术资料

产品详细说明：

• 产品类型： Mersen TRS20R 是一款 Tri-Onic® 系列 Class RK5 型延时限流熔断器。
• 功能： 熔断器是电路中重要的保护元件，主要用于在电路过载或短路时，通过熔断自身来切断电流，从而保护电路中的设备和人员安全。
• 延时特性 (Time-Delay/Slow-Blow)： “延时”特性意味着该熔断器在短时间的瞬时过载（例如电机启动电流）下不会立即熔断，而是会持续一段时间才熔断。这对于保护具有高启动电流的电机、变压器等设备非常重要，可以避免不必要的跳闸，同时仍能提供可靠的过载和短路保护。
• 限流特性 (Current-Limiting)： “限流”特性意味着当发生短路故障时，熔断器能够迅速熔断，将故障电流限制在较低的水平，从而减少对设备和电缆的损坏。
• Class RK5： 这是 UL 和 CSA 标准中规定的熔断器分类，表示该熔断器具有一定的分断能力和限流特性。RK5 级别的熔断器通常比 RK1 级别具有更好的限流能力。
• 结构： 该熔断器通常采用圆柱形（筒式）设计，带有两端的金属套管式接头 (Ferrule)，以便安装到熔断器座中。

产品参数：

• 额定电流： 20 安培 (20A)
• 额定电压： 交流 600V (600 VAC) / 直流 300V (300 VDC)
• 响应时间： 延时 (Time-Delay / Slow-Blow)
• 熔断器等级： Class RK5
• 分断能力： 交流 200kA (200kA AC), 直流 20kA (20kA DC)
• 尺寸： 直径约为 0.827 英寸（21.00毫米），长度约为 5.000 英寸（127.00毫米）
• 安装类型： 需要熔断器座 (Requires Holder)
• 认证： UL 认证，CSA 认证

产品优势：

• 出色的设备保护： 延时特性可有效保护具有瞬时高启动电流的设备（如电机、变压器），而限流特性则能在短路故障时最大限度地减少设备损坏。
• 高分断能力： 200kA AC 的分断能力使其适用于高故障电流的工业电路。
• 可靠性高： 作为 Mersen 这种知名品牌的产品，具有良好的质量和可靠性。
• UL/CSA 认证： 符合北美安全标准，确保产品质量和安全。
• 指示功能（部分型号）： 某些 TRS-R 系列的熔断器可能带有指示器，方便快速识别熔断的熔断器。

注意事项：

• 正确选型： 务必根据电路的实际额定电流、额定电压、短路电流以及被保护设备的特性（特别是启动电流）来选择合适的熔断器安培数和延时特性。选择不当可能导致设备保护不足或频繁跳闸。
• 安装： 必须将其安装在符合规范的熔断器座中，确保接触良好、牢固。
• 替换： 熔断器是不可复位的一次性保护元件。一旦熔断，必须用同类型、同规格（安培、电压、特性）的熔断器进行替换。
• 断电操作： 在检查、安装或更换熔断器时，务必切断相关电路的电源，确保人身安全。
• 环境： 避免在超出其工作温度和湿度范围的环境下使用。

产品应用：

Mersen TRS20R 熔断器广泛应用于需要可靠过载和短路保护的工业和商业电力系统中，典型应用包括：

• 电机保护： 用于保护交流和直流电机及其控制电路，特别是那些具有高启动电流的电机。
• 变压器保护： 为变压器提供过流和短路保护。
• 馈线和分支电路保护： 作为主电源馈线和各种分支电路的保护装置。
• 服务入口设备： 在工业和商业设施的服务入口处提供保护。
• 一般工业电路保护： 用于各种工业控制柜、配电盘和机械设备的电路保护。
• 加热、照明、配电板和母线槽的保护。

总之，Mersen TRS20R 是一款高性能、高可靠性的 Class RK5 延时限流熔断器，专为各种工业电力应用提供优异的过载和短路保护。
