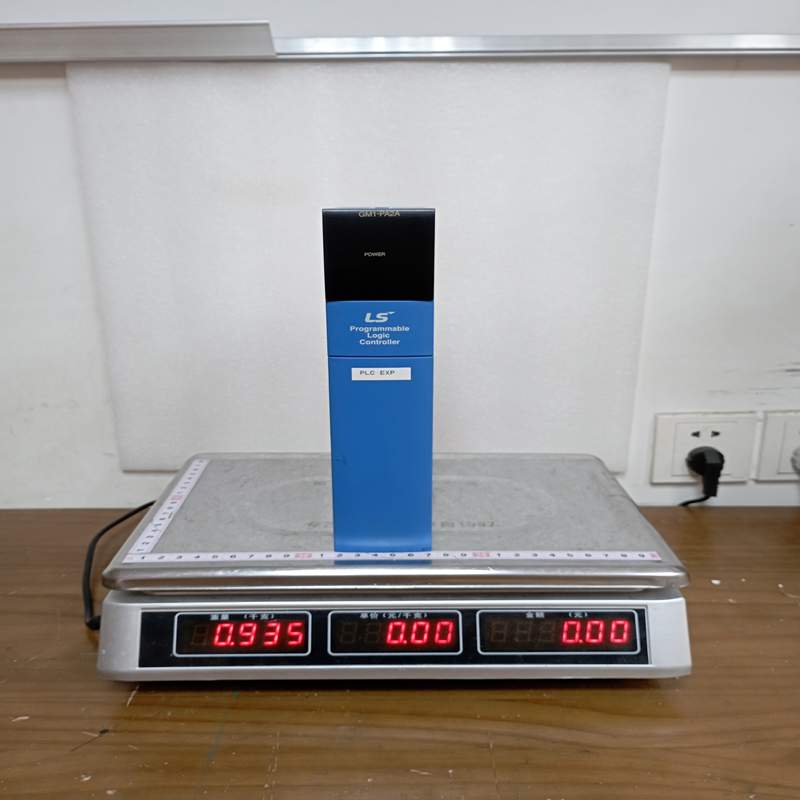

LS GM1-PA2A PLC 电源模块

LS（原乐金 LG 产电 / LS产电）GM1-PA2A 是用于 GLOFA-GM 系列（如 GM1、GM2、GM3 等大型模块化可编程控制器）以及 MASTER-K 系列 PLC 系统的主机电源模块。

以下是关于 LS GM1-PA2A 电源模块的详细说明、技术参数、优势、注意事项及应用场景：

一、 产品详细说明

LS GM1-PA2A 是一款高容量的 交流输入电源模块（AC Power Supply Module）。它安装在 PLC 的主基板（Main Base）或扩展基板（Expansion Base）的最左侧电源槽位，负责将外部输入的单相交流电（AC 220V）转换并稳定输出为 PLC 系统内部 CPU、数字量/模拟量输入输出模块以及通讯模块所需的低压直流电源（DC 5V / DC 24V）。

二、 产品主要参数

三、 产品优势

• 大电流输出保障： 提供高达 6A 的 DC 5V 内部总线供电能力，特别适合插满 CPU、大型通讯卡及多个高密度 I/O 模块的大型系统。

• 高可靠性与稳定性： 工业级高抗干扰设计，能够抵御工业电网中的浪涌和高频噪声，保障 PLC 系统的稳健运行。

• 完善的保护机制： 内置过压、过流及短路保护机制，出现异常时自动截断或限流，防止损坏 CPU 和下游扩展模块。

• 结构紧凑与易维护： 标准卡扣式安装设计，插拔方便；前面板指示灯直观，便于现场工程师快速排查供电故障。

四、 使用与安装注意事项

⚠️ 安全警告： 模块涉及 220V 强电输入，请务必切断电源后再进行任何接线或拆装操作。

1. 热插拔禁止： 严禁带电插拔电源模块或后板模块，否则极易损坏电源或 CPU 的总线芯片。

2. 容量算力核算： 安装模块前，请计算基板上所有模块的 DC 5V 功耗总和（CPU + 各类模块），确保总功耗不超过 6A。若超过，需调整模块配置或增加扩展基板及独立电源。

3. 接地规范： 电源模块上的 FG（保护接地） 端子必须接至独立的工业地线（接地电阻 < 100Ω），严禁与大功率电机或变频器的地线混接，以防电网干扰。

4. 散热空间： 安装在控制柜内部时，模块上下方向应保持至少 50mm 以上的通风散热空间，避免因高温导致电源效率下降或热保护触发。

五、 产品典型应用

GM1-PA2A 电源模块主要应用在对可靠性要求较高的大中型工业自动化控制系统中：

• 大型自动化产线： 汽车制造、电子组装等需要多模块协同的大型 PLC 控制柜。

• 过程工业控制： 水处理厂、化工控制系统、电厂辅机控制系统。

• 智能楼宇与基础设施： 暖通空调（HVAC）集中控制、隧道通风与照明控制系统。

• 设备改造与维保： 针对现有 LS GLOFA-GM / MASTER-K 旧系统进行的备件替换与维护。
