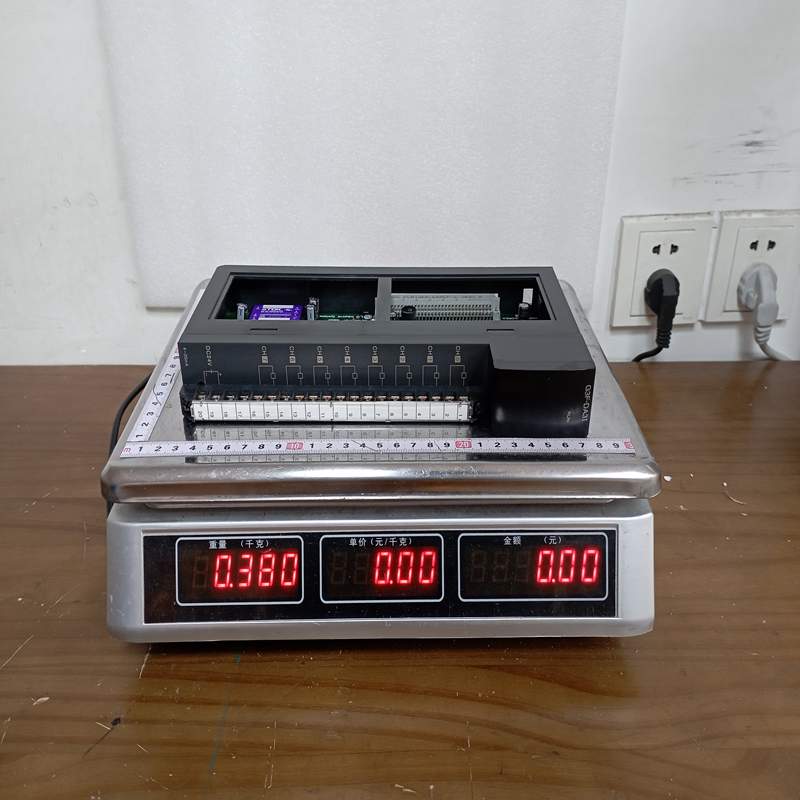

LS G3F-DA3I 模拟量输出模块

LS Electric（原 LG 产电）的 G3F-DA3I 是一款专为 Master-K 200S/300S/1000S 及 GLOFA-GM GM3/GM4 系列 PLC 设计的 8通道模拟量电流输出模块（D/A 转换模块）。它能将 PLC 内部的 16 位数字量信号转换为标准工业电流信号，用于控制变频器、调节阀和执行机构等设备。

1. 产品详细说明

G3F-DA3I 安装于 LS PLC 的主底板或扩展底板上，是实现过程控制与连续变量调节的核心输出模块：

• 多通道输出： 单个模块集成了 8 个独立的模拟量电流输出通道，极大节省了机架插槽空间。

• 高精度转换： 采用 16 位数字量（12位有效分辨率）转换为 4~20mA 标准电流信号。

• 逻辑控制与保护： 具备 CPU 停止（STOP）或通信异常时的输出状态保持/归零/最大值设定功能，防止因控制系统故障导致现场执行机构误动作。

2. 产品参数 (Product Parameters)

3. 产品优势

• 高通道密度： 8 通道设计减少了 PLC 系统中 D/A 模块的使用数量，降低了整体硬件采购与配线成本。

• 抗干扰能力强： 采用光耦隔离技术，有效阻止现场外部环境的电气噪声与地回路干扰侵入 CPU 底板。

• 配置灵活： 可以通过编程软件（KGL WIN 或 GLOFA GPC）轻松配置各通道使能、输出范围校准及异常响应模式。

• 稳定可靠： 电流输出模式具备对长距离传输线缆的抗衰减能力，非常适合现场距离控制柜较远的工业应用。

4. 注意事项 (Cautions)

1. 外部电源供电： 模块的模拟量输出回路通常需要外部提供稳定的 24V DC 驱动电源，接线前请务必确认极性及电源容量。

2. 线缆屏蔽与接地： 模拟量电流信号线必须使用双绞屏蔽电缆，且屏蔽层应在 PLC 侧单端接地（FG），严禁两端接地造成环流干扰。

3. 负载电阻限制： 请确保所连接的执行机构/接收端的输入阻抗不超出模块的最大允许负载电阻（一般为 $600\ \Omega$），否则输出电流将无法达到 20mA。

4. 防静电与带电插拔： 此类早期模块不支持热插拔，拆装卡件前务必先切断 PLC 系统总电源。

5. 产品应用

G3F-DA3I 广泛应用于需要多路连续量调节的过程控制系统中：

• 变频器速度调节： 批量输出 4~20mA 频率给定信号至多台变频器，实现多电机同步或调速控制。

• 阀门开度控制： 驱动工业管道上的调节阀（如气动/电动调节阀），控制水、蒸汽或化学介质的流量。

• 加热与温度控制： 配合固态继电器（SSR）或功率调节器（SCR），调节工业炉的加热功率。

• 水处理与化工： 用于泵站流量调节、加药量控制以及现场仪表的模拟量信号再输出。
