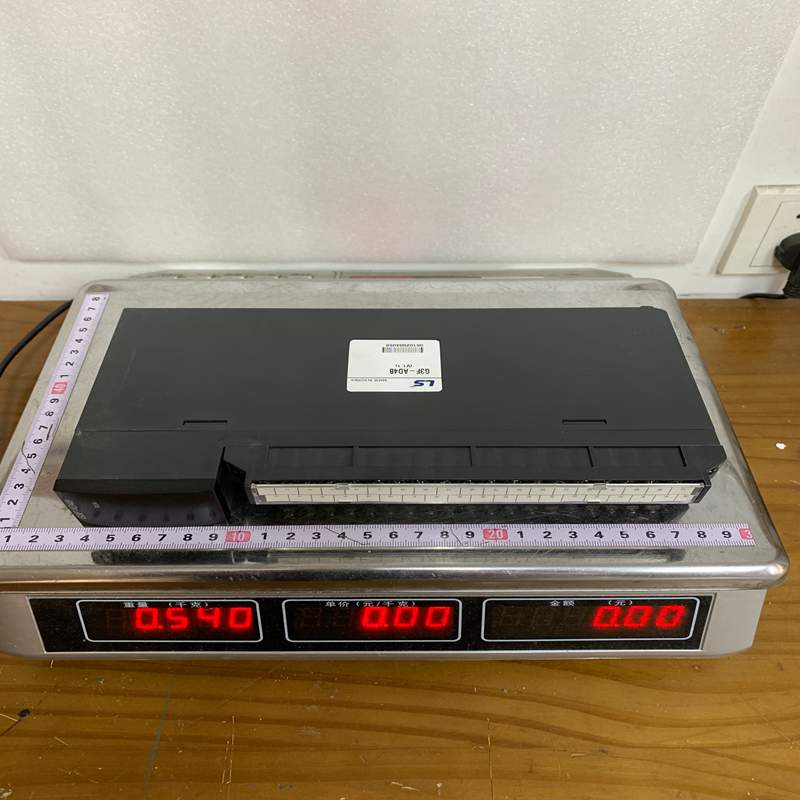

LS G3F-AD4B 模拟量输入模块

LS G3F-AD4B 是一款由韩国 LS Electric（原 LG 产电）生产的 Master-K 1000S / Glofa-GM 系列 PLC 高性能 模拟量输入模块（Analog Input Module）。它用于将现场仪表的连续模拟信号转化为 PLC CPU 可以处理的数字量数据。

1. 产品详细说明

G3F-AD4B 是 LS 大中型 PLC 架构中的一款核心 A/D 转换模块。

• 通道配置： 拥有 4 个独立的模拟量输入通道。

• 信号处理： 能够精确接收工业标准的电压信号（如 $0 \sim 10\text{V}$, $-10\sim +10\text{V}$）和电流信号（如 $4 \sim 20\text{mA}$）。

• 分辨率与精度： 模块内部集成了高精度的 A/D 转换器，可将模拟信号高分辨地转换为 12 位或更高级别的数字量值，满足绝大多数工业过程控制对温度、压力、流量等参数的精准采集需求。

2. 产品参数 (Product Parameters)

3. Product Advantages (产品优势)

• 高性价比与稳定性： 继承了 LS 工业自动化产品一贯的高可靠性，在保持极具竞争力成本的同时，提供工业级的抗干扰能力。

• 灵活的多量程选择： 单个模块同时支持多种常用电压和电流输入信号，用户可通过模块上的跳线（Jumper）或软件配置轻松切换信号类型。

• 通道独立性与断线检测： 各通道具备良好的电气隔离，在电流模式下能够监测传感器的断线故障并向 CPU 输出状态报警，提升系统的安全性。

• 出色的抗干扰性能： 采用了多重滤波和光电隔离技术，能够有效抵御工业现场电机变频器等设备产生的高频电磁噪声。

4. 注意事项 (Cautions)

1. 电流/电压模式接线区别： 当把某个通道配置为电流输入（如 4-20mA）时，必须按照手册将模块上的电压输入端（V+）与电流输入端（I+）进行短接（Jumper/Bridge），否则无法正确读取电流值。

2. 信号线屏蔽与接地： 模拟信号对噪声极度敏感，必须使用屏蔽双绞线。屏蔽层应在 PLC 侧单端接地，切勿两端接地以免形成地环路。

3. 极性与电压超限： 接入模拟量信号时，严禁超过该通道设定的最大允许输入电压（如绝对不能向 $0-10\text{V}$ 通道施加超过规定值的强电），以免烧毁内部采样电阻或 A/D 芯片。

4. 系统停产预警： Master-K / Glofa 系列在很多新项目中已逐步被 LS 现代化的 XGT 系列（如 XGK/XGI） 替代。采购 G3F-AD4B 时多用于老旧设备的维护替换，请务必确认其与现有机架底板和 CPU 的版本兼容性。

5. 产品应用

G3F-AD4B 广泛应用于各种需要连续过程参数监控的自动化工程中：

• 冶金与热处理： 采集温度变送器（热电偶/热电阻经变送后）的 $4-20\text{mA}$ 信号，实现炉温闭环控制。

• 水处理与环保： 接入液位计、流量计、pH 值检测仪的模拟量输出，控制水泵与阀门开度。

• 塑料与注塑机械： 采集压力传感器信号，实时监测注塑过程中的系统油压。

• 暖通与楼宇自动化： 采集管道风压、温湿度变送器信号，联动风机与冷水机组运行。
