促销中

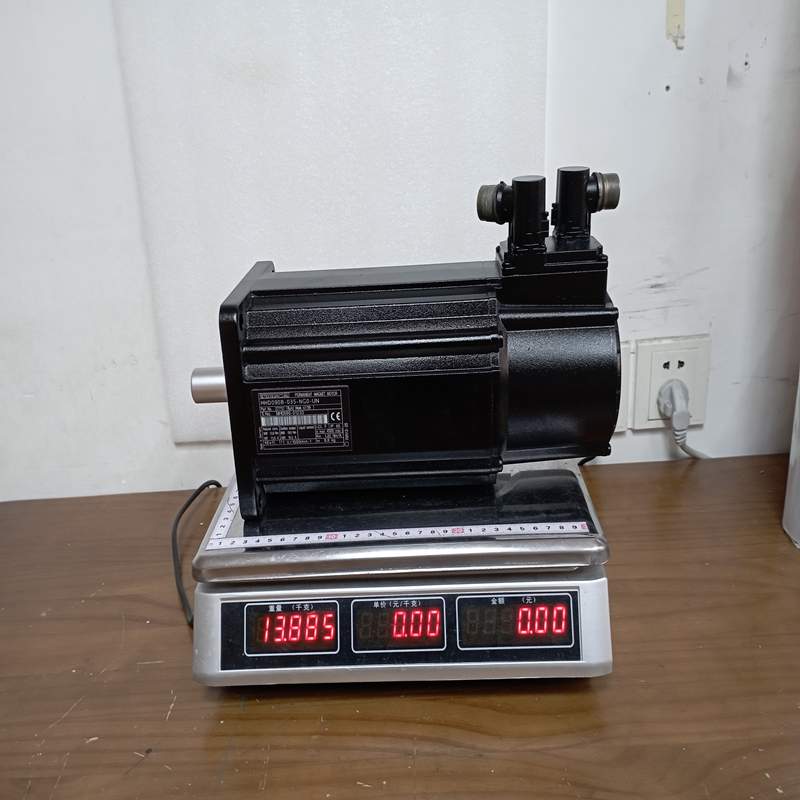

Indramat MHD090B-035-NG0-UN 液冷永磁同步伺服电机

¥888.00

Indramat MHD090B-035-NG0-UN 液冷永磁同步伺服电机
品牌:Indramat 型号：MHD090B-035-NG0-UN
原产国:瑞典 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： MHD090B-035-NG0-UN

描述

产品描述   产品功能    技术资料

以下是关于 Bosch Rexroth Indramat MHD090B-035-NG0-UN 同步交流伺服电机的详细说明资料：

1. 产品详细说明 (Product Overview)

MHD090B-035-NG0-UN 是博世力士乐（Bosch Rexroth / Indramat）生产的一款工业级永磁同步交流伺服电机（Synchronous AC Servo Motor）。

该电机属于 Indramat 经典的 MHD 系列，常配合 DIAX04 或 IndraDrive 系列数字伺服驱动器（如 DDS02.2、DKC 等）使用。它采用高磁能积的永磁材料和优化的电子换向结构，具有极高的功率密度、快速动态响应以及过载能力，专为对位置精度、动态响应和可靠性要求苛刻的自动化设备设计。

型号后缀含义解析：

  • MHD：电机系列代号（同步交流伺服电机）

  • 090：电机外壳/法兰尺寸规格（090 规格，法兰边长约为 140 mm）

  • B：外壳长度 / 铁芯长度代号（B 型长度）

  • 035：额定/最高转速代号（对应 3500 rpm）

  • N：编码器反馈类型（数字光电编码器/绝对值编码器反馈，集成数据存储芯片）

  • G：轴伸形式（带平键及轴封，Keyway with Shaft Seal）

  • 0：不带抱闸/抱闸锁紧装置（Without Holding Brake）

  • U：出线及插头方向（可旋转连接器 / 侧向接线插头）

  • N：标准设计（Standard Design）

2. 产品主要技术参数 (Technical Specifications)

参数分类 详细规格
品牌及制造商 Bosch Rexroth / Indramat (力士乐/因德拉麦特)
完整订货型号 MHD090B-035-NG0-UN
电机类型 永磁无刷同步交流伺服电机
连续扭矩 (Stall Torque) 约 11.5 N·m ~ 12.0 N·m (自冷状态)
峰值扭矩 (Max. Torque) 约 38.0 N·m ~ 42.0 N·m
额定/最高转速 3,500 rpm
反馈编码器 数字式集成编码器（内置存储器，记录电机参数与偏差值）
轴规格 带有平键（Keyway）及轴密封圈（Shaft Seal）
抱闸装置 无保持抱闸（No Holding Brake）
电气连接方式 可旋转接线插头（Connectors 可多角度调整方向）
防护等级 IP65（接线盒和密封良好时，完全防尘防喷水）
冷却方式 自然冷却（Natural Convection / Self-cooling）
绝缘等级/环境温度 F 级绝缘，工作环境温度：0°C 至 +40°C

3. 产品核心优势 (Key Advantages)

  • 免调试（Plug & Play）集成技术：电机内置存储芯片，存有电机专属的技术参数和校准数据。驱动器上电后可自动读取电机参数，大大简化了驱动器参数配置和系统调谐过程。

  • 高过载能力与高动态响应：能够承受数倍于额定扭矩的峰值负载，加速和减速响应极其迅猛，显著缩短工件加工周期。

  • 高防护与长寿命：IP65 的完全密封结构加上轴封设计，能够防止切削液、冷却液及粉尘侵入电机内部，适合极其恶劣的工厂环境。

  • 维护成本极低：由于采用无刷设计，不存在碳刷磨损问题；轴承精度高且寿命长，可实现多年无故障连续运行。

  • 高定位精度与顺畅度：编码器分辨率极高，转矩脉动（Cogging Torque）极小，在大阻尼及低速运转时也能保持平稳无抖动。

4. 重要注意事项 (Precautions & Maintenance)

[!WARNING]

设备安装与使用风险提示

  1. 无抱闸限制：此型号（后缀为 0）不带机械保持抱闸。若用于垂直轴（Z轴）或倾斜轴升降系统，掉电时负载会因重力自由坠落。垂直轴应用必须另选带抱闸型号（如带抱闸代码 1）。

  2. 绝缘与驱动器匹配：必须与推荐的 Indramat / Rexroth 官方驱动器及专用匹配电缆搭配使用。切勿直接接入市电（AC 220V/380V）或非标准驱动器，否则会毁坏电机绝缘和永磁体。

  1. 热防护与散热空间：电机靠表面自然对流散热，安装时请勿遮挡机壳散热片，防止金属屑或油污长期堆积在电机外壳表面。

  2. 轴密封圈维护：带有轴封（Shaft Seal）的电机制禁无润滑干摩擦长时间高速运转，如果连接到齿轮箱，需确保轴封处有适当润滑油浸润，防止轴封磨损导致液体渗入。

  3. 接线插头拔插：严禁在驱动器通电或电机旋转时拔插功率电缆和反馈电缆插头，以免产生高压电弧损坏编码器芯片。

  4. 机械安装对中：联轴器安装时必须保证极高的同轴度，避免给电机轴端施加过大的径向或轴向应力，导致轴承过早损坏。

5. 典型应用场景 (Applications)

  • 数控机床与加工中心：作为 CNC 机床的 X/Y/Z 进给轴驱动，提供高精度的切削控制与快速定位。

  • 自动化印刷与包装机械：用于高精度的套色印刷、连续飞剪、高速打包机等要求多轴同步的生产线。

  • 工业机器人与机械手：应用于多轴搬运机器人、码垛机及自动化装配线的关节或直线驱动。

  • 金属成型与冲压设备：飞剪机、伺服送料机及各类钣金加工设备。

  • 纺织及橡塑机械：用于精密注塑机轴控制以及高张力要求的纺织设备。
