Honeywell R7861A1026 火焰信号放大器

¥888.00

Honeywell R7861A1026 火焰信号放大器
品牌:HONEYWELL 型号：R7861A1026
原产国:美国 重量：1.2kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： CC-UPTA01-1-1

描述

产品描述   产品功能    技术资料

霍尼韦尔（Honeywell）R7861A1026（常写为 R7861A1026/U）是一款工业级、高性能的动态自检紫外线火焰信号放大器（Dynamic Self-Check UV Flame Amplifier）。它是霍尼韦尔经典的 7800 系列（7800 SERIES） 燃烧安全控制器（智能燃烧管理器）的核心插件模块。

1. 产品详细说明

R7861A1026 采用固态电子电路设计，属于便携插拔式（Plug-in）卡件。其外观带有醒目的紫色标签，这是霍尼韦尔对其“动态自检紫外线”这一特定火焰探测类型的行业颜色编码。

该放大器安装在 7800 系列主控模块（如 RM7800、EC7800 等底座）上，负责接收从现场 C7061A 系列动态自检紫外火焰探测器（探头） 传回的光电信号，将其放大并转换为控制器可识别的逻辑信号，从而判定炉膛内是否存在火焰。

它最大的特点是支持动态自检（Dynamic Self-Check）：配合 C7061A 探头内部的机械快门，系统每分钟会对整个光电回路和放大器自身进行多次（通常为 12 次）不间断闭合测试，以确保没有任何硬件出现死锁或假冒火焰信号。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 R7861A1026 (或 R7861A1026/U)
检测类型 紫外线（Ultraviolet – UV）
自检功能 支持动态自检（Dynamic Self-Check）
颜色编码 紫色标签 (Purple Label)
配套火焰探头 仅限 Honeywell C7061A 紫外火焰探测器
主控兼容性 Honeywell 7800 SERIES 继电器模块、R7140 模块
火焰熄灭响应时间 (FFRT) 2.0 秒 或 3.0 秒（取决于与之搭配的控制器型号）
火焰信号强度范围 0.0 至 5.0 Vdc（低于 1.25 Vdc 视为灭火）
工作环境温度 -40°C 至 +60°C (-40°F 至 140°F)
工作环境湿度 85% 相对湿度（连续、无凝结）

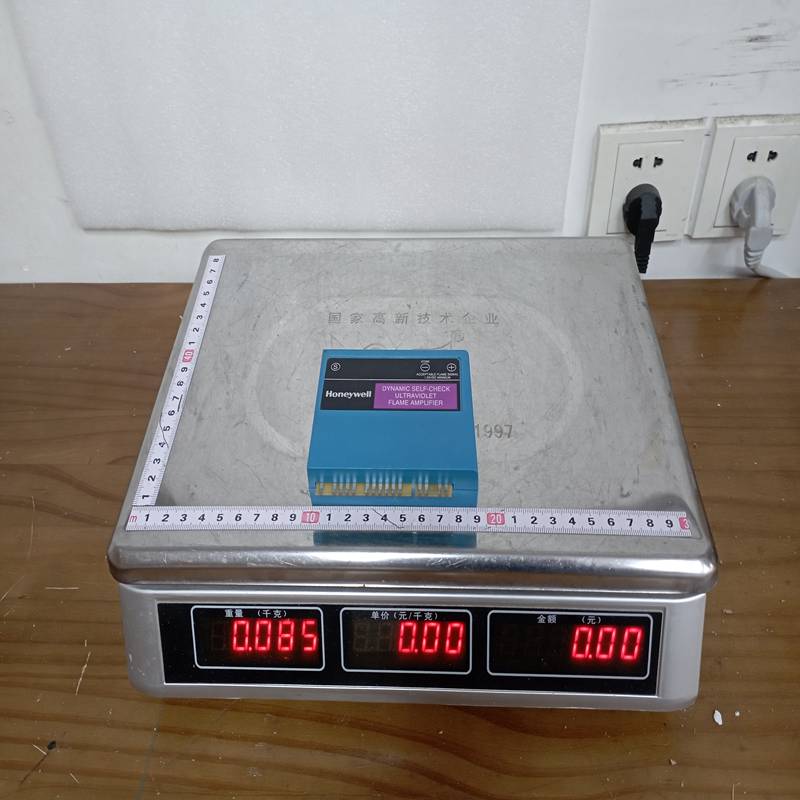

重量/尺寸 约 71 克 (2.5 盎司)；插卡式紧凑外形

3. 产品优势

  • 极高的防错安全性（Fail-Safe）： 动态自检功能可在燃烧器运行期间持续测试传感器和全套电子元器件。一旦发现任何一个元件发生故障（例如 UV 管老化短路导致的“假火焰”现象），主控模块会立刻触发安全锁定并关闭燃烧器。

  • 快捷测试插孔： 模块面板上自带 Flame Signal Test Jacks（火焰信号测试插孔）。技术人员无需断开电路，只需使用标准的 1MΩ 内阻万用表，即可直接读取 0.0 – 5.0 Vdc 的实时火焰强度，方便日常维护。

  • 高辨识度与防错插设计： 带有防呆槽（Keyed Connector）和专属紫色外壳，确保安装时不会与其他类型的放大器（如绿色的离子棒放大器或红色的红外放大器）混淆或误插。

  • 支持连续运行： 传统非自检探头通常要求每 24 小时至少停炉一次以检验灭火保护，而 R7861A 结合 C7061A 探头支持全天候 24 小时连续运行（Continuous Operation） 的窑炉系统。

4. 注意事项 (Cautions)

  1. 快门驱动电压： 动态自检需要驱动 C7061A 探头内部的机械快门。如果将本系统应用于 200/220/240 Vac 的工业供电环境，必须配置一个至少 120 Vac、10 VA 的降压变压器来给快门驱动提供电力，否则可能导致自检机构无法工作并报故障。

  2. 严格匹配探头： R7861A 只能与 C7061A 探头匹配。请勿尝试连接普通的 C7027A（小蜜蜂）或 C7035A 非自检探头，否则系统将无法通过自检并引发安全锁定（Lockout）。

  3. 断电插拔： 尽管它是插卡设计，但在将放大器插入或拔出 7800 系列继电器底座前，必须切断主电源，避免电弧损坏背板印刷电路。

  4. 防尘防潮： 现场环境如果极为恶劣，应确保控制柜的防护等级，避免导电性粉尘和凝露进入放大器测试孔造成内部短路。

5. 产品应用

R7861A1026 广泛应用于对安全性、不间断运行要求极高的中大型工业燃气、燃油及燃煤锅炉：

  • 商业/工业锅炉： 大型工厂、医院或供热站的常规锅炉蒸汽系统。

  • 冶金与玻璃窑炉： 需要数天甚至数月连续运转、绝不能无故熄火或误报停炉的高温熔炼炉。

  • 石油与化工： 加热炉、废气焚烧炉（Thermal Oxidizers）的火焰监测。

  • 电力行业： 发电厂燃气轮机启动点火或锅炉辅助燃烧系统的安全防护。
