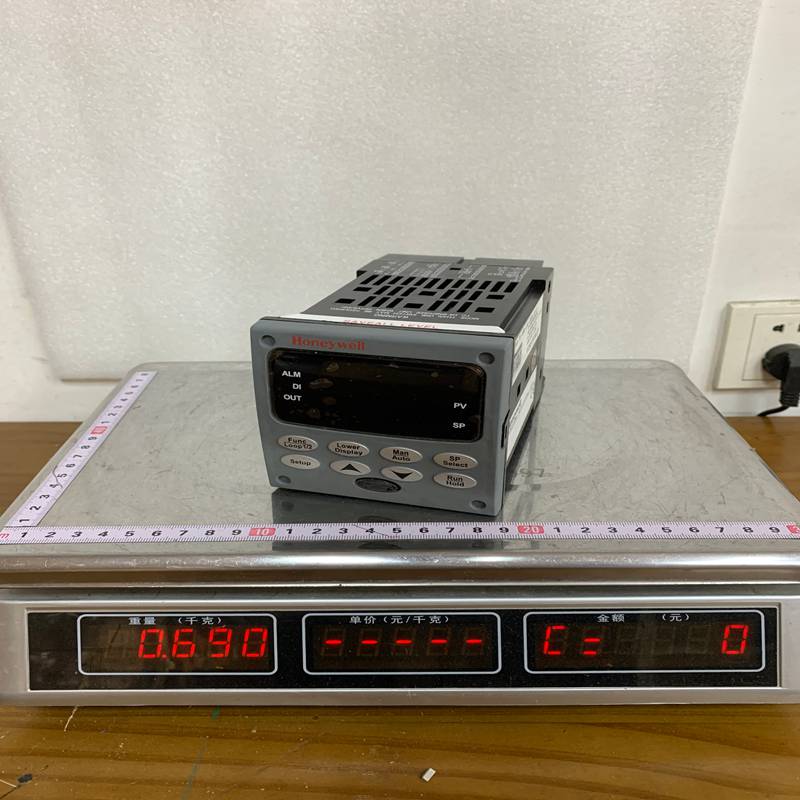

Honeywell DC3500-TE-0000-20-00000-E0-0 属于霍尼韦尔著名的 UDC3500 系列高级通用数字控制器。这款控制器以其卓越的精度、强大的多回路处理能力和高度的可定制性，成为工业过程控制（如热处理、制药、化工）中的标杆产品。
1. 产品详细说明
UDC3500 是一款 1/4 DIN 规格的盘装式控制器。它不仅能进行简单的 PID 调节，还支持双回路（Dual Loop）控制和数学逻辑运算。
-
型号解析： 该特定型号（DC3500-TE…）通常配置为具有特定的输入类型（如热电偶/热电阻）和输出选项。
-
显示界面： 采用高亮度、双排数字显示屏，并带有棒图（Bargraph）指示，方便操作员快速读取过程变量（PV）和设定值（SP）。
-
多功能性： 支持串级控制、比率控制以及碳势控制（用于热处理炉）。
2. 产品参数 (Product Parameters)
| 参数项 | 规格描述 |
| 安装尺寸 | 1/4 DIN (96 x 96 mm) |
| 输入通道 | 最多支持 2 路通用输入（TC, RTD, mV, 0-10V, 4-20mA） |
| 控制回路 | 支持单回路或双回路独立控制 |
| 测量精度 | 典型值为满量程的 ±0.10% |
| 采样速率 | 166 毫秒（每秒 6 次扫描） |
| 电源电压 | 90 至 264 V AC, 50/60 Hz |
| 输出类型 | 电流输出、继电器输出或时间比例输出（取决于具体硬件配置） |
| 防护等级 | 前面板符合 NEMA 4X / IP66（防水防尘） |
| 通信协议 | 可选 Modbus RTU 或 Ethernet (TCP/IP) |
3. 产品优势
-
高精度与稳定性： 采用先进的 PID 算法（如 Accutune III），可实现快速、无超调的自动整定。
-
图形化配置： 支持通过以太网或红外端口使用逻辑配置软件（Process Studio），大大简化了复杂逻辑的编程过程。
-
强大的数学运算： 内置数学运算块，可进行加减乘除、平均值、平方根等计算，减少了对 PLC 的依赖。
-
多语言支持： 前面板支持包括中文在内的多种语言菜单提示。
-
碳势控制： 针对热处理行业，内置专门的碳势计算功能，适用于渗碳炉等设备。
4. 注意事项 (Cautions)
-
红外接口使用： 调试时如使用红外端口（Infrared Port），需确保控制器前面板清洁，且手持设备对准传感器。
-
接线安全： UDC3500 后面板接线端子密集，接线前务必确认端子定义。特别是 90-264V 强电电源 与 低压信号线 必须物理隔离，以防干扰或烧毁低压板卡。
-
参数备份： 在进行重大的 PID 参数或逻辑块修改前，建议通过软件备份原始配置文件。
-
环境温湿度： 虽然前面板防水，但应确保安装柜体内部环境干燥通风，长期高温会加速内部电解电容老化。
5. 产品应用
由于其高度的通用性，DC3500 广泛应用于以下领域：
-
热处理： 精确控制高温电炉、渗碳炉的温度及碳势。
-
制药与食品： 灭菌柜（高压釜）、发酵罐的压力与温度同步监控。
-
半导体： 扩散炉、环境模拟试验箱。
-
环境监测： 废水处理中的 pH 值、溶解氧或流量比例控制。
-
化工生产： 反应釜的串级温度控制系统。
