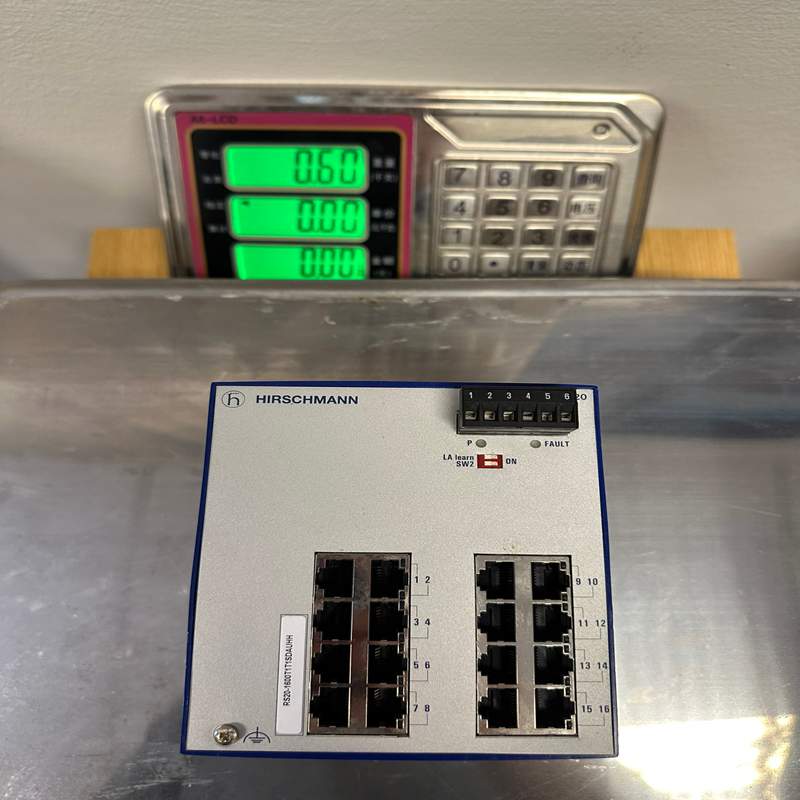

HIRSCHMANN RS20-1600T1T1SDAUHH 16 口工业交换机

¥888.00

HIRSCHMANN RS20-1600T1T1SDAUHH 16 口工业交换机
品牌:Hirschmann型号：RS20-1600T1T1SDAUHH
原产国:美国 重量：1.685kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： RS20-1600T1T1SDAUHH

描述

产品描述   产品功能    技术资料

赫斯曼（Hirschmann）RS20-1600T1T1SDAUHH 是一款工业级 非网管型百兆以太网交换机（Unmanaged Fast Ethernet Switch），属于其经典的 OpenRail Compact 系列。该设备专为满足工业自动化网络的高可靠性、高密度连接需求而设计。

1. 产品详细说明

RS20-1600T1T1SDAUHH（订货号：943 434-047）是一款紧凑型 DIN 导轨安装交换机。

  • 端口配置： 它总共提供 16 个百兆（10/100 BASE-TX）RJ45 电口，其中包含 14 个标准下行端口和 2 个上行（Uplink）端口。所有端口均支持自动协商（Auto-Negotiation）和交叉自动识别（Auto-MDI/MDIX）。

  • 非网管即插即用： 采用存储转发（Store-and-Forward）交换技术，无需复杂的软件配置，上电即可直接组网。

  • 硬件架构： 采用无风扇、低功耗、全金属外壳设计，具备极高强度的抗震与防瞬态电磁干扰性能。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 RS20-1600T1T1SDAUHH
订货号 (Order No.) 943 434-047
设备类型 非网管型工业以太网交换机 (Unmanaged)
总端口数 16 个 RJ45 百兆电口 (10/100 Mbps)
工作电压 双路冗余输入：12/24/48V DC (9.6-60V DC) 或 24V AC (18-30V AC)
典型电流消耗 392mA @ 24V DC / 196mA @ 48V DC
外壳防护等级 IP20
安装方式 35mm DIN 导轨安装
工作环境温度 0°C 至 +60°C
存储/运输温度 -40°C 至 +70°C
相对湿度 10% 至 95% (无冷凝)
物理尺寸 (W×H×D) 110 mm × 131 mm × 111 mm
重量 约 600 g
平均无故障时间 (MTBF) 45.4 年 (基于 MIL-HDBK-217F 标准)

3. 产品优势

  • 超高端口密度： 在仅 110mm 宽的机身内集成了 16 个 RJ45 端口，非常适合控制柜内多台分布式 I/O、PLC 和 HMI 的集中接入，大幅减少空间占用。

  • 双路冗余供电： 支持双路独立电源输入（宽电压范围），当其中一路供电发生故障时，交换机可在零时间内无缝切换至另一路，确保网络不中断。

  • 环境适应力极强： 采用无风扇自然散热设计，无机械磨损件；具备优秀的抗冲击（15g, 11ms）与抗震动性，符合严苛的工业级电磁兼容（EMC）标准。

  • 防爆及安全认证： 拥有 cUL 508（工业控制设备安全）以及 cUL 1604 Class 1 Div 2（危规/防爆场所） 认证，可安全运行于具有潜在爆炸危险的恶劣环境中。

4. 注意事项 (Cautions)

  1. 非网管型限制（无环路保护）： 作为一个纯粹的非网管交换机，它不支持 STP/RSTP 环网协议，也不支持赫斯曼的 HIPER-Ring 环网冗余。在现场布线时，绝对严禁将两个端口连接在同一条链路或闭环网络中，否则会引发广播风暴导致整个网络瘫痪。

  2. 线缆距离限制： 所有 16 个端口均为标准的以太网电口，采用双绞线（Cat5e 及以上）传输时，单段最大有效距离为 100 米。若超出此距离，需中继或改用带光口（SFP）的交换机系列。

  3. 电源极性： 尽管交换机具备内部保护，但通过 6 针可插拔端子接线时，仍应严格根据端子标识连接正负极（V+ 和 V-）并确保接地端（Earth）可靠接地，以维持最佳的抗干扰性能。

  4. 环境温度监控： 该特定配置（后缀为 UHH）的工作温度范围是 0°C 至 +60°C。若控制柜可能面临北方冬季室外等更极端的低温环境，应注意柜内加装加热模块，或选型赫斯曼宽温型（-40°C 至 +70°C）交换机。

5. 产品应用

RS20-1600T1T1SDAUHH 广泛应用于对网络网管功能要求不高、但对设备稳定性和端口数量有刚性需求的工业现场中层及底层网络：

  • 机车与轨道交通： 车站信号房控制箱或车载普通非安全相关控制网络的数据汇聚。

  • 风力发电与光伏： 风机塔筒底部控制柜、光伏汇流箱集中监控点多台采集设备的接入。

  • 工厂自动化/机床组网： 汽车总装、设备制造大型流水线上，多台 PLC、分布式远程 I/O 箱及触摸屏的星型拓扑互联。

  • 水处理与环保系统： 沉淀池、加药间等独立现场控制站的数据采集与透明传输。
